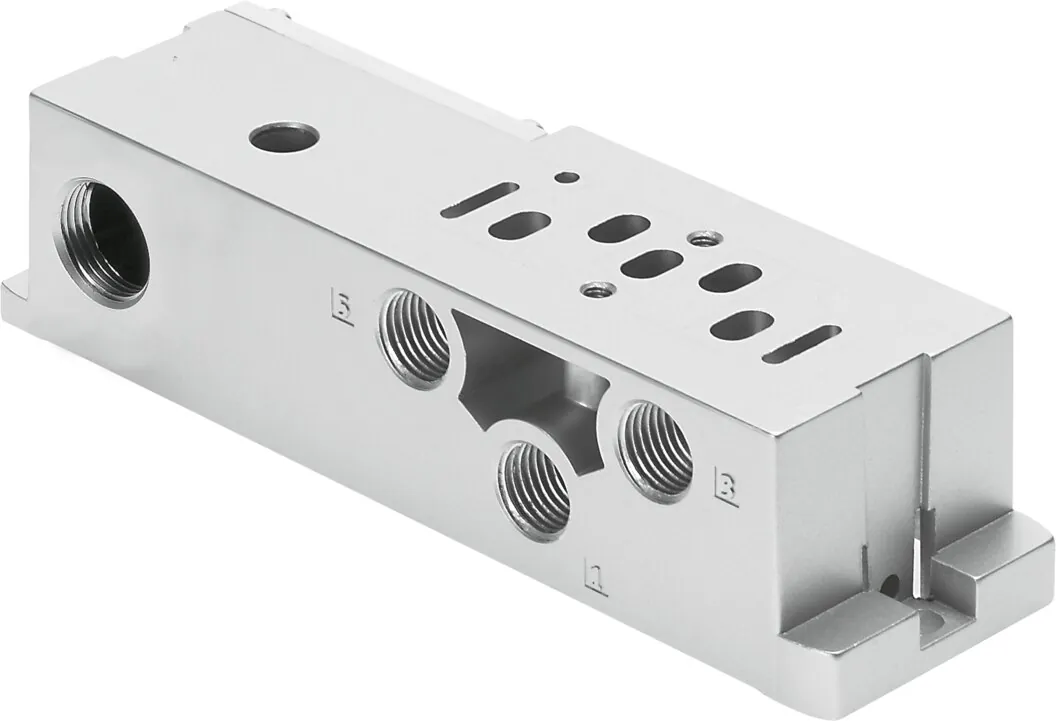

FestoМонтажная плита

VABS-S4-1S-G14-B-K2

GTIN 4052568090616 Оригинал Festo

Монтажная плита Festo VABS-S4-1S-G14-B-K2: с расположением каналов по стандарту 15407/-2.

Ширина
26 мм
Основан на стандарте
ISO 15407-2
Положение при сборке
Любое
Питание пилотного каскада
Внутренний
Диапазон рабочего напряжения DC
24 В
Масса
302 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Тип крепления

Характеристики

Технические данные VABS-S4-1S-G14-B-K2

Основные

Ширина
26 мм
Основан на стандарте
ISO 15407-2
Положение при сборке
Любое
Питание пилотного каскада
Внутренний
Диапазон рабочего напряжения DC
24 В
Импульсная мощность
4 кВ
Допустимая токовая нагрузка при 40°C
2 А
Степень загрязнения
3
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU по взрывозащите (ATEX); в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам взрывозащиты; По британским нормам RoHS
Сертификация взрывозащиты за пределами Евросоюза
EPL Gc (GB)
Категория ATEX Газ
II 3G
Взрывозащита типа "Газ"
Ex ec IIC T3 Gc X
Сборка группы взрывоопасности
IIC
Макс. температура поверхности сборки
T3
Класс защиты
IP65; NEMA 4; в собранном состоянии
Тип крепления
Со сквозным отверстием; в соответствии с ISO 15407-2

Условия работы

Рабочее давление
−0,9 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−5 … 50 °C

Масса

Вес продукта
302 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал соединительной плиты
Алюминиевое литье под давление

Документы

Документация

PDFТаблица данных VABS-S4-1S-G14-B-K2PDF · Festo · на русскомVABSВсе исполнения серии30 позиций, подбор по параметрам

FAQ

Частые вопросы

VABS-S4-1S-G14-B-K2: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VABS-S4-1S-G14-B-K2?

Монтажная плита Festo VABS-S4-1S-G14-B-K2, артикул 541065: ширина — 26 мм; основан на стандарте — ISO 15407-2; положение при сборке — любое; питание пилотного каскада — внутренний; диапазон рабочего напряжения DC — 24 В; масса — 302 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает VABS-S4-1S-G14-B-K2?

По таблице данных Festo: рабочее давление — −0,9 … 10 бар; температура окружающей среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65, NEMA 4, в собранном состоянии.

03Из каких материалов изготовлен VABS-S4-1S-G14-B-K2?

Материал соединительной плиты — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии VABS, кроме VABS-S4-1S-G14-B-K2?

В серии «Монтажная плита VABS» — 30 позиций. Другие варианты (тип крепления: со сквозным отверстием; со сквозным отверстием, с внутренней резьбой; через сквозное отверстие под винт M5; через сквозное отверстие под винт M6) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Есть ли на VABS-S4-1S-G14-B-K2 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит VABS-S4-1S-G14-B-K2 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VABS-S4-1S-G14-B-K2 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07VABS-S4-1S-G14-B-K2 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 541065; ввоз официальный, с грузовой таможенной декларацией.
