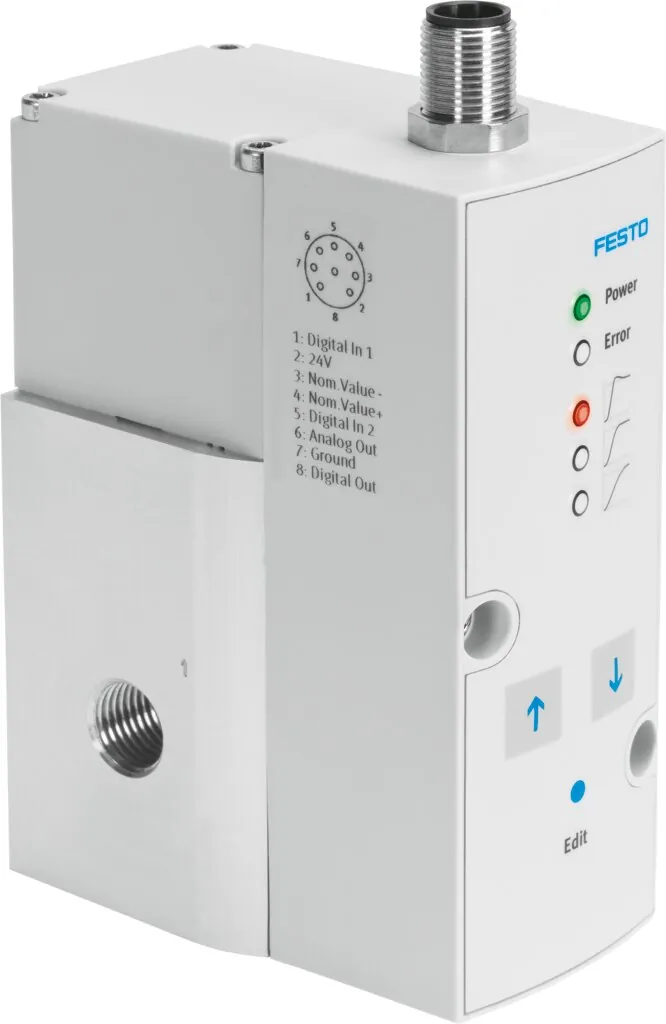

FestoПропорциональный регулятор давления

VPPM-8L-L-1-G14-0L10H-A4P-S1

GTIN 4052568217709 Оригинал Festo

Пропорциональный регулятор давления Festo VPPM-8L-L-1-G14-0L10H-A4P-S1: g1/4; 0,1 … 10 бар; 8-пин; M12; Разъем; PNP.

Присоединение 1
G1/4
Диапазон давления управления
0,1 … 10 бар
Электрическое подключение
8-пин; M12; Разъем
Выход переключателя
PNP
Номинальный диаметр, подача давления
8 мм
Масса
560 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

  • G1/2
  • G1/4
  • G1/8
  • Монтажная плита

Диапазон давления управления

Выход переключателя

Обозначение

Что означает VPPM-8L-L-1-G14-0L10H-A4P-S1

  1. VPPMСерия

    Пропорциональный регулятор давления

  2. 8LУсловный проход и тип монтажа

    8 мм; резьбовые присоединения в корпусе

  3. LДинамика

    Низкая

  4. 1Функция распределителя

    3/2-распределитель, нормально закрытый

  5. G14Пневматическое присоединение

    G1/4

  6. 0L10HНижняя граница диапазона регулирования и верхняя граница диапазона регулирования

    0 бар; 10 бар

  7. A4PВход задания и дискретный вход/выход

    4 … 20 мА; PNP

  8. S1Общая точность

    1,25 %

Характеристики

Технические данные VPPM-8L-L-1-G14-0L10H-A4P-S1

Основные

Номинальный диаметр, подача давления
8 мм
Номинальный диаметр, выхлоп
7 мм
Тип управления
Электрический
Тип уплотнения
Мягкий
Положение при сборке
Любое
Тип конструкции
Мембранный регулятор с пилотным управлением
Защита от короткого замыкания
Для всех электрических соединений
Инструкции по безопасности
Обеспечение безопасности VPPM: при повреждении питающего кабеля давление на выходе сохраняется без регулирования.
Защищен от смены полярности
Для всех электрических соединений
Тип сброса
Механическая пружина
Тип пилотного управления
С пилотным управлением
Функция распределителя
3-ходовой пропорциональный регулятор давления
Тип дисплея
LED
Диапазон регулировки давления в Мпа
0,01 … 1 МПа
Диапазон давления управления
0,1 … 10 бар
Входное давление 1
0 … 11 бар
Макс. гистерезис давления
0,05 бар
Стандартный номинальный расход
2750 л/мин
Диапазон рабочего напряжения DC
21,6 … 26,4 В
Макс. потребление тока
300 мА
Рабочий цикл
100 %
Макс. потребление электроэнергии
7 Вт
Остаточная пульсация
10 %
Выход переключателя
PNP
Диапазон сигнала, аналоговый выход
4 — 20 мА
Диапазон сигнала, аналоговый вход
4 — 20 мА
Авторизация
Знак RCM; c UL us — Listed (OL)
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Сертификационный департамент
UL E322346
Класс защиты
IP65
Линейность
1 %FS
Гистерезис
0,5 %FS
Повторяемость
0,5 %FS
Общая точность
1,25 %FS
Температурный коэффициент
0,04 %/K
FS точность повторения
0,5 %
Электрическое подключение
8-пин; M12; Разъем
Тип крепления
Со сквозным отверстием; с принадлежностями
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4
Пневматическое подключение, канал 3
G1/4

Условия работы

Давление питания 1 Мпа
0 … 1,1 МПа
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
10 … 50 °C
Температура окружающей среды
0 … 60 °C

Масса

Вес продукта
560 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Алюминиевый сплав; Анодированный

Принадлежности

Что подходит к VPPM-8L-L-1-G14-0L10H-A4P-S1

По разделу «Принадлежности» каталога Festo — для размера 1. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22
Крепление2
Датчики и кабели9

Плиты и коллекторы4

Документы

Документация

PDFТаблица данных VPPM-8L-L-1-G14-0L10H-A4P-S1PDF · Festo · на русскомPDFКаталог Festo VPPM-GPDF · на английском · Festo, 2026VPPMВсе исполнения серии92 позиции, подбор по параметрам

FAQ

Частые вопросы

VPPM-8L-L-1-G14-0L10H-A4P-S1: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VPPM-8L-L-1-G14-0L10H-A4P-S1?

Пропорциональный регулятор давления Festo VPPM-8L-L-1-G14-0L10H-A4P-S1, артикул 571289: присоединение 1 — G1/4; диапазон давления управления — 0,1 … 10 бар; электрическое подключение — 8-пин, M12, разъем; выход переключателя — PNP; номинальный диаметр, подача давления — 8 мм; масса — 560 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает пропорциональный регулятор давления?

Задаёт давление на выходе пропорционально электрическому сигналу — давление можно менять с контроллера во время работы.

03В каких условиях можно использовать VPPM-8L-L-1-G14-0L10H-A4P-S1?

По таблице данных Festo: температура окружающей среды — 0 … 60 °C; температура среды — 10 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы; класс защиты — IP65.

04Из каких материалов изготовлен VPPM-8L-L-1-G14-0L10H-A4P-S1?

Материал корпуса — алюминиевый сплав, анодированный. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VPPM-8L-L-1-G14-0L10H-A4P-S1?

VPPM — пропорциональный регулятор давления; 8L — условный проход и тип монтажа: 8 мм, резьбовые присоединения в корпусе; L — динамика: низкая; 1 — функция распределителя: 3/2-распределитель, нормально закрытый; G14 — пневматическое присоединение: G1/4; 0L10H — нижняя граница диапазона регулирования и верхняя граница диапазона регулирования: 0 бар, 10 бар; A4P — вход задания и дискретный вход/выход: 4 … 20 мА, PNP; S1 — общая точность: 1,25 %.

06Какие исполнения есть в серии VPPM, кроме VPPM-8L-L-1-G14-0L10H-A4P-S1?

В серии «Пропорциональный регулятор давления VPPM» — 92 позиции. У VPPM-8L-L-1-G14-0L10H-A4P-S1: присоединение 1 — G1/4; диапазон давления управления — 0,1 … 10 бар; выход переключателя — PNP. Другие варианты (присоединение 1: G1/2, G1/8) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VPPM-8L-L-1-G14-0L10H-A4P-S1?

В блоке «Принадлежности» на этой странице: подключение воздуха (22), крепление (2), датчики и кабели (9), плиты и коллекторы (4). Например: QS-G1/4-10, VAME-P1-A, NEBU-M12G5-E-10-Q8N-M12G5, VABB-P1. Подобраны по каталогу Festo для этого размера.

08Есть ли на VPPM-8L-L-1-G14-0L10H-A4P-S1 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VPPM-G; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VPPM-8L-L-1-G14-0L10H-A4P-S1 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VPPM-8L-L-1-G14-0L10H-A4P-S1 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VPPM-8L-L-1-G14-0L10H-A4P-S1 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 571289; ввоз официальный, с грузовой таможенной декларацией.
