FestoПропорциональный регулятор давления

VPPX-6F-L-1-F-0L10H-S1

GTIN 4052568217587 Оригинал Festo

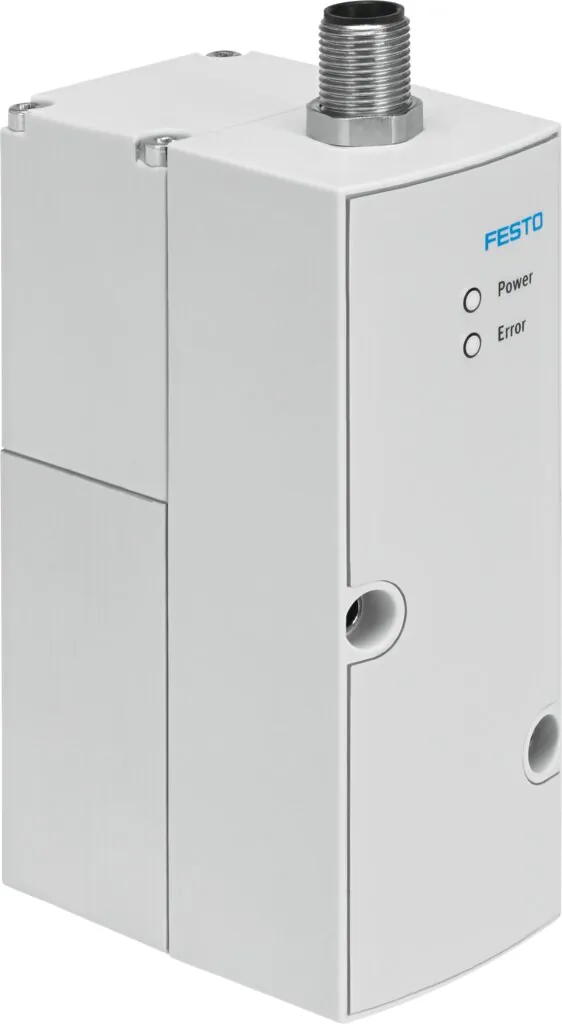

Пропорциональный регулятор давления Festo VPPX-6F-L-1-F-0L10H-S1: монтажная плита; 4,5 мм; 6 мм.

Присоединение 1
Монтажная плита
Номинальный диаметр, выхлоп
4,5 мм
Номинальный диаметр, подача давления
6 мм
Тип управления
Электрический
Тип уплотнения
Мягкий
Масса
400 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

  • G1/2
  • G1/4
  • G1/8
  • Монтажная плита

Характеристики

Технические данные VPPX-6F-L-1-F-0L10H-S1

Основные

Номинальный диаметр, подача давления
6 мм
Номинальный диаметр, выхлоп
4,5 мм
Тип управления
Электрический
Тип уплотнения
Мягкий
Положение при сборке
Любое
Тип конструкции
Мембранный регулятор с пилотным управлением
Защита от короткого замыкания
Для всех электрических соединений
Инструкции по безопасности
Безопасная позиция VPPX
Защищен от смены полярности
Для всех электрических соединений
Тип сброса
Механическая пружина
Тип пилотного управления
С пилотным управлением
Функция распределителя
3-ходовой пропорциональный регулятор давления
Тип дисплея
LED
Диапазон давления управления
0,1 … 10 бар
Входное давление 1
0 … 11 бар
Макс. гистерезис давления
0,05 бар
Стандартный номинальный расход
1400 л/мин
Диапазон рабочего напряжения DC
21,6 … 26,4 В
Макс. потребление тока
300 мА
Рабочий цикл
100 %
Макс. потребление электроэнергии
7 Вт
Остаточная пульсация
10 %
Диапазон сигнала, аналоговый выход
0 — 10 В; 0 — 20 мА; 4 — 20 мА
Диапазон сигнала, аналоговый вход
0 — 10 В; 4 — 20 мА; 0 — 20 мА
Авторизация
Знак RCM; c UL us — Listed (OL)
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Сертификационный департамент
UL E322346
Класс защиты
IP65
Температурный коэффициент
0,04 %/K
FS точность повторения
0,5 %
Точность повторения в ± % шкалы
0,5 %FS
Электрическое подключение
8-пин; M12; Разъем
Тип крепления
Со сквозным отверстием; с принадлежностями
Пневматическое подключение, канал 1
Монтажная плита
Пневматическое подключение, канал 2
Монтажная плита
Пневматическое подключение, канал 3
Монтажная плита

Условия работы

Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
10 … 50 °C
Температура окружающей среды
0 … 60 °C

Масса

Вес продукта
400 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Алюминиевый сплав; Анодированный

Принадлежности

Что подходит к VPPX-6F-L-1-F-0L10H-S1

По разделу «Принадлежности» каталога Festo — для размера 1.

Крепление3
Датчики и кабели5

Плиты и коллекторы4

Документы

Документация

PDFТаблица данных VPPX-6F-L-1-F-0L10H-S1PDF · Festo · на русскомPDFКаталог Festo VPPXPDF · на английском · Festo, 2026VPPXВсе исполнения серии4 позиции, подбор по параметрам

FAQ

Частые вопросы

VPPX-6F-L-1-F-0L10H-S1: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VPPX-6F-L-1-F-0L10H-S1?

Пропорциональный регулятор давления Festo VPPX-6F-L-1-F-0L10H-S1, артикул 570968: присоединение 1 — монтажная плита; номинальный диаметр, выхлоп — 4,5 мм; номинальный диаметр, подача давления — 6 мм; тип управления — электрический; тип уплотнения — мягкий; масса — 400 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает пропорциональный регулятор давления?

Задаёт давление на выходе пропорционально электрическому сигналу — давление можно менять с контроллера во время работы.

03В каких условиях можно использовать VPPX-6F-L-1-F-0L10H-S1?

По таблице данных Festo: температура окружающей среды — 0 … 60 °C; температура среды — 10 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы; класс защиты — IP65.

04Из каких материалов изготовлен VPPX-6F-L-1-F-0L10H-S1?

Материал корпуса — алюминиевый сплав, анодированный. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии VPPX, кроме VPPX-6F-L-1-F-0L10H-S1?

В серии «Пропорциональный регулятор давления VPPX» — 4 позиции. У VPPX-6F-L-1-F-0L10H-S1: присоединение 1 — монтажная плита. Другие варианты (присоединение 1: G1/8) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к VPPX-6F-L-1-F-0L10H-S1?

В блоке «Принадлежности» на этой странице: крепление (3), датчики и кабели (5), плиты и коллекторы (4). Например: NEFC-M12G5-0.3-U1G5, NEDU-L1R2-V9-M12G8-E-LE5-5R1-LE3-5R2, VABB-P1. Подобраны по каталогу Festo для этого размера.

07Есть ли на VPPX-6F-L-1-F-0L10H-S1 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VPPX; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит VPPX-6F-L-1-F-0L10H-S1 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VPPX-6F-L-1-F-0L10H-S1 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09VPPX-6F-L-1-F-0L10H-S1 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 570968; ввоз официальный, с грузовой таможенной декларацией.
