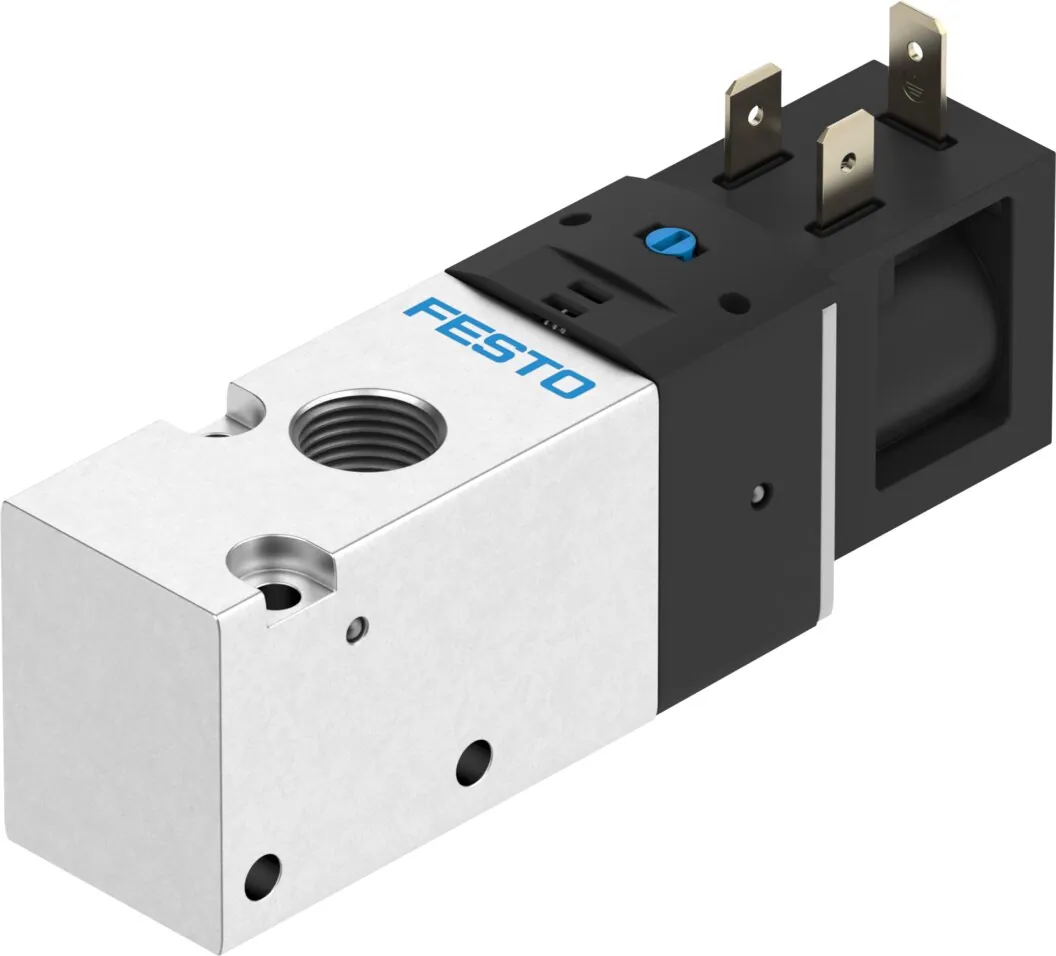

FestoРаспределитель с электроуправлением

VUVS-LK25-M32C-AD-G14-1B2-S

GTIN 4052568287122 Оригинал Festo

Распределитель с электроуправлением Festo VUVS-LK25-M32C-AD-G14-1B2-S: 3/2 Н.З., моностабильный; 26,5 мм; g1/4; 24 В пост. тока: 3.3 Вт.

Функция
3/2 Н.З., моностабильный
Размер клапана
26,5 мм
Присоединение 1
G1/4
Характеристики катушки
24 В пост. тока: 3.3 Вт
Тип управления
Электрический
Масса
200 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Характеристики катушки

Собрать пневмоостров VTUS в конструкторе

Обозначение

Что означает VUVS-LK25-M32C-AD-G14-1B2-S

  1. VUVSСерия

    Распределитель с электроуправлением

  2. LK25Тип монтажа и принцип действия и типоразмер

    Резьбовые присоединения в корпусе; поршневой золотник с уплотнительным кольцом; размер 25

  3. M32CФункция распределителя

    3/2-распределитель, нормально закрытый

  4. ADСпособ возврата и ручное управление

    Пневматическая пружина; без фиксации, с фиксацией

  5. G14Пневматическое присоединение

    G1/4

  6. 1B2Номинальное напряжение и электрическое подключение

    24 В пост. тока; разъём, форма B, промышленный стандарт

  7. SИсполнение

    Оптимизированное исполнение

Характеристики

Технические данные VUVS-LK25-M32C-AD-G14-1B2-S

Основные

Функция распределителя
3/2 Н.З., моностабильный
Тип управления
Электрический
Размер клапана
26,5 мм
Стандартный номинальный расход
1000 л/мин
Тип конструкции
Золотниковый
Тип сброса
Воздушная пружина
Класс защиты
IP65; с розеткой; по IEC 60529
Условный проход
6,7 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Защелкиваемый; Толкающий
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внутренний
Направление потока
Нереверсивный
Перекрытие
Положительное перекрытие
Значение b
0,45
Значение С
3,86 л/(с·бар)
Время выключения
20 мс
Время включения
16 мс
Рабочий цикл
100 %
Макс. позитивный тестовый импульс с логикой 0
2500 мкс
Макс. негативный тестовый импульс с логикой 1
1100 мкс
Характеристики катушки
24 В пост. тока: 3.3 Вт
Допустимые колебания напряжения
+/- 10 %
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5; и EN 60068-2-27
Электрическое подключение
Расположение контактов тип В по EN 175301-803; по индустриальному стандарту (11 мм)
Тип крепления
На мколлекторной плите; со сквозным отверстием
Присоединение продувочного канала
Не направленный
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4
Пневматическое подключение, канал 3
G1/4

Условия работы

Рабочее давление
1,5 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура среды
−5 … 50 °C
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды
−5 … 50 °C

Масса

Вес продукта
200 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
HNBR; NBR
Материал корпуса
Алюминиевый сплав
Материал каретки
Алюминиевый сплав

Принадлежности

Что подходит к VUVS-LK25-M32C-AD-G14-1B2-S

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22

Документы

Документация

PDFТаблица данных VUVS-LK25-M32C-AD-G14-1B2-SPDF · Festo · на русскомPDFКаталог Festo VTUS-GPDF · на английском · Festo, 2026VUVSВсе исполнения серии281 позиция, подбор по параметрам

FAQ

Частые вопросы

VUVS-LK25-M32C-AD-G14-1B2-S: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VUVS-LK25-M32C-AD-G14-1B2-S?

Распределитель с электроуправлением Festo VUVS-LK25-M32C-AD-G14-1B2-S, артикул 8043217: функция — 3/2 Н.З., моностабильный; размер клапана — 26,5 мм; присоединение 1 — G1/4; характеристики катушки — 24 В пост. тока: 3.3 Вт; тип управления — электрический; масса — 200 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает VUVS-LK25-M32C-AD-G14-1B2-S?

По таблице данных Festo: рабочее давление — 1,5 … 8 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65, с розеткой, по IEC 60529.

04Из каких материалов изготовлен VUVS-LK25-M32C-AD-G14-1B2-S?

Материал уплотнений — HNBR, NBR; материал корпуса — алюминиевый сплав; материал каретки — алюминиевый сплав. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VUVS-LK25-M32C-AD-G14-1B2-S?

VUVS — распределитель с электроуправлением; LK25 — тип монтажа и принцип действия и типоразмер: резьбовые присоединения в корпусе, поршневой золотник с уплотнительным кольцом, размер 25; M32C — функция распределителя: 3/2-распределитель, нормально закрытый; AD — способ возврата и ручное управление: пневматическая пружина, без фиксации, с фиксацией; G14 — пневматическое присоединение: G1/4; 1B2 — номинальное напряжение и электрическое подключение: 24 В пост. тока, разъём, форма B, промышленный стандарт; S — исполнение: оптимизированное исполнение.

06Какие исполнения есть в серии VUVS, кроме VUVS-LK25-M32C-AD-G14-1B2-S?

В серии «Распределитель с электроуправлением VUVS» — 281 позиция. У VUVS-LK25-M32C-AD-G14-1B2-S: функция — 3/2 Н.З., моностабильный; характеристики катушки — 3.3 Вт. Другие варианты (функция: 2x3/2, Н.З., моностабильные; 2x3/2, Н.О., моностабильные; 2x3/2, Н.О./Н.З., моностабильный; 3/2 Н.О., моностабильный; 5/2 бистабильный; 5/2 моностабильный; 5/3 выхлоп в нейтральной позиции; 5/3 Н.З. и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VUVS-LK25-M32C-AD-G14-1B2-S?

В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QS-G1/4-10. Подобраны по каталогу Festo для этого размера.

08Есть ли на VUVS-LK25-M32C-AD-G14-1B2-S документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VTUS-G; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VUVS-LK25-M32C-AD-G14-1B2-S и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VUVS-LK25-M32C-AD-G14-1B2-S в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VUVS-LK25-M32C-AD-G14-1B2-S — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8043217; ввоз официальный, с грузовой таможенной декларацией.
