FestoКомпактный пневмоцилиндр ISO 21287

ADN-63-10-A-PPS-A

GTIN 4052568219307 Оригинал Festo

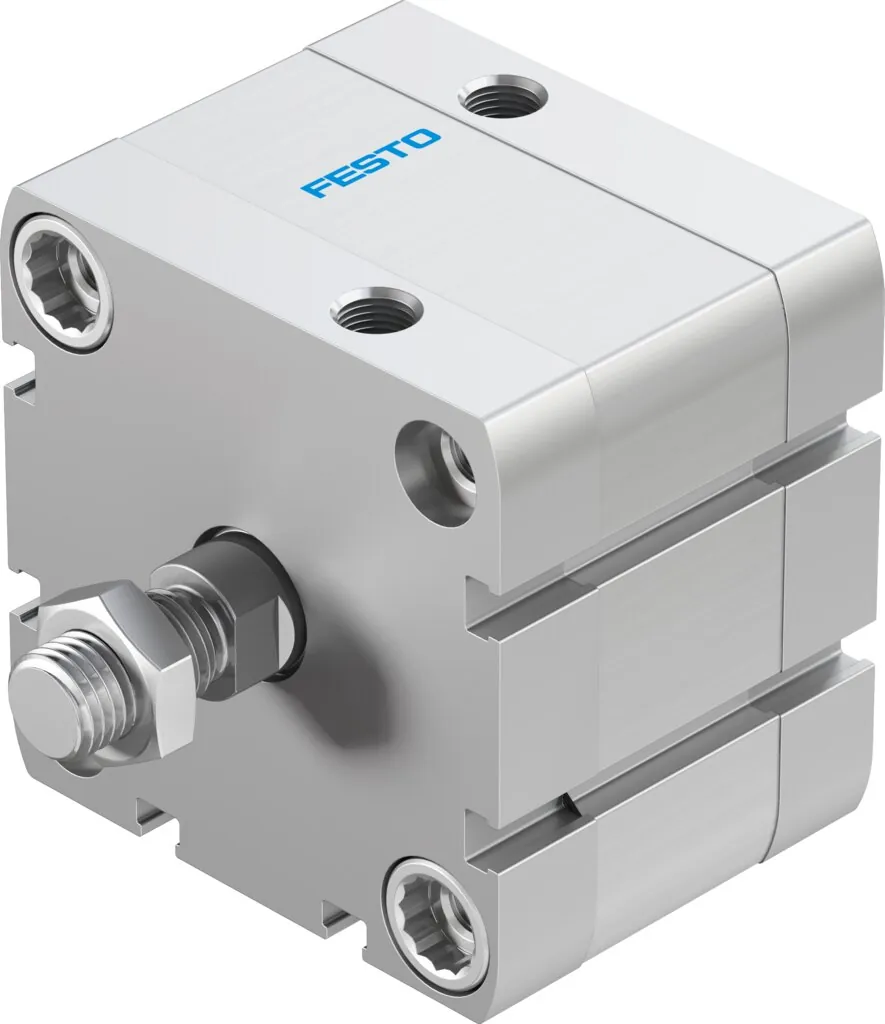

ADN-63-10-A-PPS-A — компактный пневмоцилиндр Festo по ISO 21287 с поршнем 63 мм и ходом 10 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 1870 Н на выдвижение и 1750 Н на втягивание.

Диаметр поршня
63 мм
Ход
10 мм
Усилие при 6 бар
1870 Н
Присоединение
G1/8
Резьба штока
M12x1,25
Масса
833 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Исполнение

Другой ход или опции — собрать в конфигураторе ADN

Обозначение

Что означает ADN-63-10-A-PPS-A

  1. ADNСерия

    Компактный пневмоцилиндр

  2. 63Диаметр поршня

    63 мм

  3. 10Ход

    10 мм

  4. AРезьба штока

    Наружная резьба

  5. PPSДемпфирование

    Самонастраивающееся пневматическое демпфирование с двух сторон

  6. AОпрос положения

    С помощью датчиков положения

Характеристики

Технические данные ADN-63-10-A-PPS-A

Основные

Ход
10 мм
Диаметр поршня
63 мм
Резьба на штоке
M12x1,25
Демпфирование
PPS: самонастраивающееся пневматическое демпфирование в конце хода
Положение при сборке
Любое
Соответствует стандарту
ISO 21287
Конец штока
Наружная резьба
Определение позиции
Для герконов
Варианты
Односторонний шток
Режим работы
Двустороннего действия
Энергия удара в крайних положениях
4,8 Дж
Длина демпфирования
7 мм
Теоретическое усилие при 6 бар, втягивание
1750 Н
Теоретическое усилие при 6 бар, выдвижение
1870 Н
Тип крепления
Со сквозным отверстием; с внутренней резьбой; с принадлежностями
Пневматическое присоединение
G1/8

Условия работы

Рабочее давление
1 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−20 … 80 °C

Масса

Масса изделия
833 г
Перемещаемая масса при ходе 0 мм
180 г
Дополнительный коэффициент массы на 10 мм хода
16 г
Базовый вес на 0 мм хода
722 г
Дополнительный вес на 10 мм хода
59 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал винта фланца
Сталь
Материал крышки
Анодированный алюминий
Материал уплотнений
TPE-U(PUR)
Материал штока
Легированная сталь
Материал колбы цилиндра
Деформируемый алюминиевый сплав, анодированный

С самонастраиваемым пневматическим демпфированием.

Принадлежности

Что подходит к ADN-63-10-A-PPS-A

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных ADN-63-10-A-PPS-APDF · Festo · на русскомPDFКаталог серий ADN и AENPDF · на русскомADNВсе исполнения серии334 позиций, подбор по диаметру и ходу
