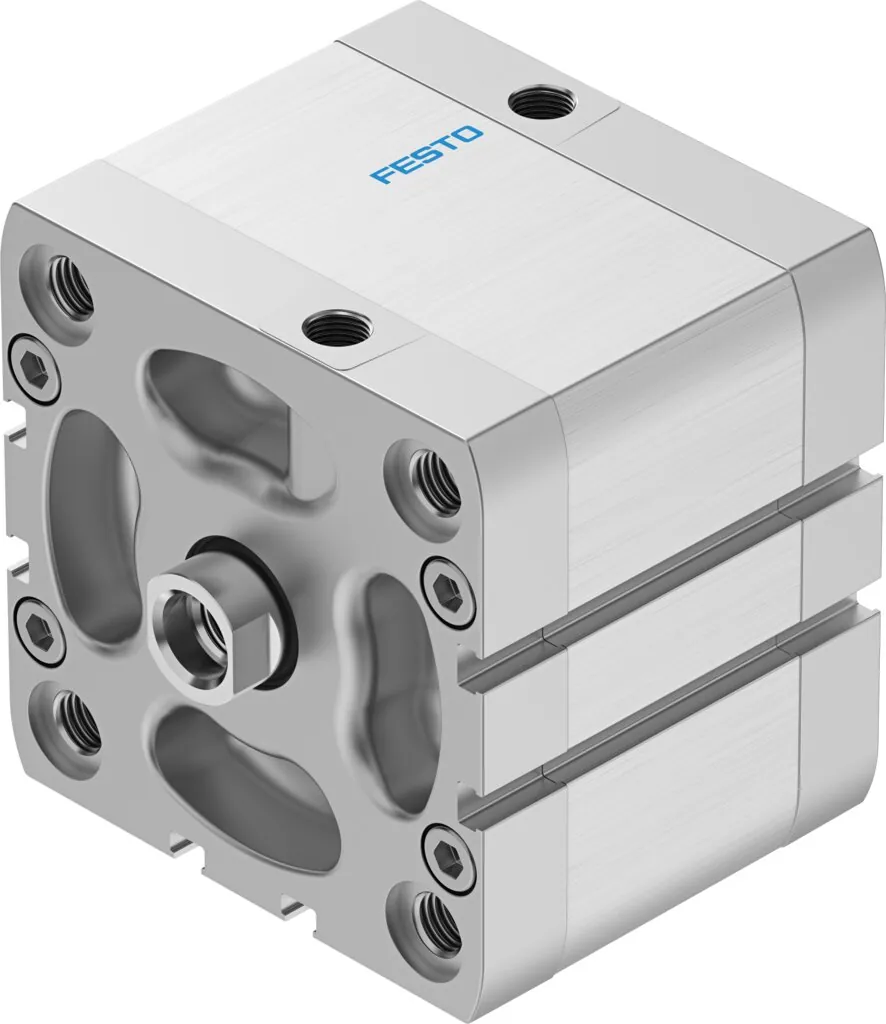

FestoКомпактный пневмоцилиндр ISO 21287

ADN-80-25-I-P-A

GTIN 4052568171575 Оригинал Festo

ADN-80-25-I-P-A — компактный пневмоцилиндр Festo по ISO 21287 с поршнем 80 мм и ходом 25 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 3016 Н на выдвижение и 2827 Н на втягивание.

Диаметр поршня
80 мм
Ход
25 мм
Усилие при 6 бар
3016 Н
Присоединение
G1/8
Резьба штока
M12
Масса
1,21 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Исполнение

Другой ход или опции — собрать в конфигураторе ADN

Обозначение

Что означает ADN-80-25-I-P-A

  1. ADNСерия

    Компактный пневмоцилиндр

  2. 80Диаметр поршня

    80 мм

  3. 25Ход

    25 мм

  4. IРезьба штока

    Внутренняя резьба

  5. PДемпфирование

    Упругие демпфирующие кольца с двух сторон

  6. AОпрос положения

    С помощью датчиков положения

Характеристики

Технические данные ADN-80-25-I-P-A

Основные

Ход
25 мм
Диаметр поршня
80 мм
Резьба на штоке
M12
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Соответствует стандарту
ISO 21287
Конец штока
Внутренняя резьба
Определение позиции
Для герконов
Варианты
Односторонний шток
Режим работы
Двустороннего действия
Энергия удара в крайних положениях
1,8 Дж
Теоретическое усилие при 6 бар, втягивание
2827 Н
Теоретическое усилие при 6 бар, выдвижение
3016 Н
Тип крепления
Со сквозным отверстием; с внутренней резьбой; с принадлежностями
Пневматическое присоединение
G1/8

Условия работы

Рабочее давление
0,6 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−20 … 80 °C

Масса

Масса изделия
1,21 кг
Перемещаемая масса при ходе 0 мм
400 г
Дополнительный коэффициент массы на 10 мм хода
25 г
Базовый вес на 0 мм хода
1121 г
Дополнительный вес на 10 мм хода
79 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал винта фланца
Сталь
Материал крышки
Алюминиевое литьё с покрытием
Материал уплотнений
TPE-U(PUR)
Материал штока
Легированная сталь
Материал колбы цилиндра
Деформируемый алюминиевый сплав, анодированный

По ISO 21287, с опросом положения и внутренней резьбой на штоке.

Принадлежности

Что подходит к ADN-80-25-I-P-A

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных ADN-80-25-I-P-APDF · Festo · на русскомPDFКаталог серий ADN и AENPDF · на русскомADNВсе исполнения серии334 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

ADN-80-25-I-P-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ADN-80-25-I-P-A?

Компактный пневмоцилиндр Festo ADN-80-25-I-P-A, артикул 536366: диаметр поршня — 80 мм; ход — 25 мм; усилие при 6 бар — 3016 Н; присоединение — G1/8; резьба штока — M12; масса — 1,21 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Когда выбирают компактный цилиндр?

Когда мало места по длине: компактный цилиндр короче стандартного при том же диаметре поршня и ходе.

03При каком давлении и температуре работает ADN-80-25-I-P-A?

По таблице данных Festo: рабочее давление — 0,6 … 10 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен ADN-80-25-I-P-A?

Материал винта фланца — сталь; материал крышки — алюминиевое литьё с покрытием; материал уплотнений — TPE-U(PUR); материал штока — легированная сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение ADN-80-25-I-P-A?

ADN — компактный пневмоцилиндр; 80 — диаметр поршня: 80 мм; 25 — ход: 25 мм; I — резьба штока: внутренняя резьба; P — демпфирование: упругие демпфирующие кольца с двух сторон; A — опрос положения: с помощью датчиков положения.

06Какие исполнения есть в серии ADN, кроме ADN-80-25-I-P-A?

В серии «Компактные пневмоцилиндры ADN» — 334 позиции. У ADN-80-25-I-P-A: диаметр поршня — 80 мм; ход — 25 мм; исполнение — I-P-A (внутренняя резьба штока, упругие демпферы, с опросом положения). Другие варианты (диаметр поршня: 6, 10, 12, 16, 20, 25, 32, 40 и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к ADN-80-25-I-P-A?

В блоке «Принадлежности» на этой странице: крепление цилиндра (9), крепление с защитой от коррозии (5), датчики положения (10), дроссели с обратным клапаном (8), многопозиционные модули (1). Например: HNA-80, HNA-80-R3, SME-8-K-LED-24, GRLA-1/8-QS-3-D, DPNA-80. Подобраны по каталогу Festo для этого размера.

08Есть ли на ADN-80-25-I-P-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серий ADN и AEN; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Чем заменить ADN-80-25-I-P-A, если нужен другой ход?

В серии ADN с поршнем 80 мм в этом исполнении есть ходы от 10 до 80 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

10Сколько стоит ADN-80-25-I-P-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ADN-80-25-I-P-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

11ADN-80-25-I-P-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 536366; ввоз официальный, с грузовой таможенной декларацией.
