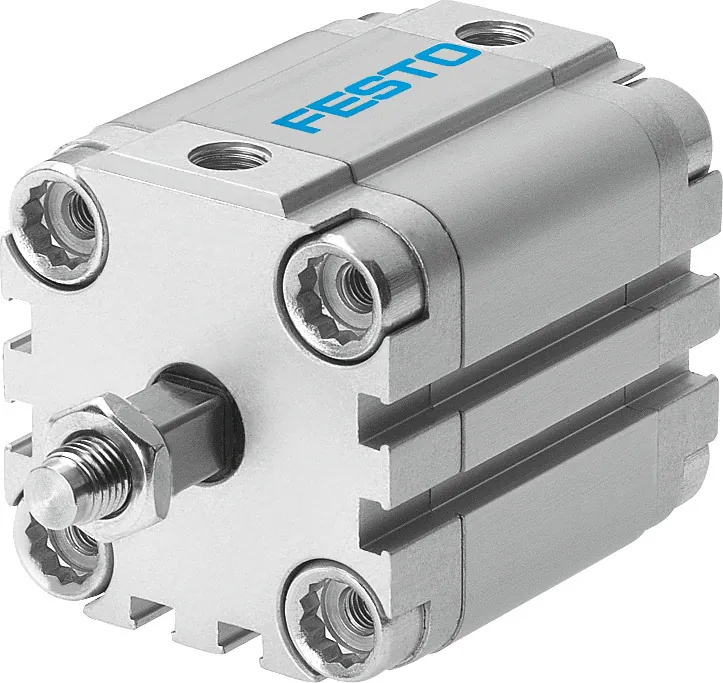

FestoКомпактный цилиндр

ADVULQ-100-30-A-P-A

GTIN 4052568120924 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2025 года. Подберём замену

ADVULQ-100-30-A-P-A — компактный цилиндр Festo с поршнем 100 мм и ходом 30 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 4712 Н на выдвижение и 4418 Н на втягивание.

Диаметр поршня
100 мм
Ход
30 мм
Усилие при 6 бар
4712 Н
Присоединение
G1/4
Масса
3,33 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Исполнение

Обозначение

Что означает ADVULQ-100-30-A-P-A

  1. ADVULQСерия

    Компактный цилиндр

  2. 100Диаметр поршня

    100 мм

  3. 30Ход

    30 мм

  4. AРезьба штока

    Наружная резьба

  5. PДемпфирование

    Нерегулируемое демпфирование, упругие кольца с обеих сторон

  6. AОпрос положения

    Для датчиков положения

Характеристики

Технические данные ADVULQ-100-30-A-P-A

Основные

Ход
30 мм
Диаметр поршня
100 мм
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Режим работы
Двустороннего действия
Конец штока
Наружная резьба
Тип конструкции
Поршень; Шток
Определение позиции
Для герконов
Варианты
Односторонний шток
Защита от скручивания/направляющая
Квадратный шток
Энергия удара в крайних положениях
1 Дж
Теоретическое усилие при 6 бар, втягивание
4418 Н
Теоретическое усилие при 6 бар, выдвижение
4712 Н
Тип крепления
Со сквозным отверстием; с принадлежностями
Пневматическое присоединение
G1/4

Условия работы

Рабочее давление
1 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−20 … 80 °C

Масса

Масса изделия
3,33 кг
Перемещаемая масса при ходе 0 мм
614 г
Дополнительный коэффициент массы на 10 мм хода
38 г
Базовый вес на 0 мм хода
2797 г
Дополнительный вес на 10 мм хода
177 г

Материалы

Материал винта фланца
Сталь, гальванизированная
Материал крышки
Алюминиевый сплав
Материал динамических уплотнений
NBR; TPE-U(PU)
Материал штока
Легированная сталь
Материал колбы цилиндра
Алюминиевый сплав

Для бесконтактного опроса. Шток с защитой от проворота с помощью поперечной плиты и направляющей.

Принадлежности

Что подходит к ADVULQ-100-30-A-P-A

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных ADVULQ-100-30-A-P-APDF · Festo · на русскомPDFКаталог серии ADVULQPDF · на английском · Festo, 2026ADVULQВсе исполнения серии172 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

ADVULQ-100-30-A-P-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ADVULQ-100-30-A-P-A?

Компактный цилиндр Festo ADVULQ-100-30-A-P-A, артикул 156839: диаметр поршня — 100 мм; ход — 30 мм; усилие при 6 бар — 4712 Н; присоединение — G1/4; масса — 3,33 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Когда выбирают компактный цилиндр?

Когда мало места по длине: компактный цилиндр короче стандартного при том же диаметре поршня и ходе.

03При каком давлении и температуре работает ADVULQ-100-30-A-P-A?

По таблице данных Festo: рабочее давление — 1 … 10 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен ADVULQ-100-30-A-P-A?

Материал винта фланца — сталь, гальванизированная; материал крышки — алюминиевый сплав; материал динамических уплотнений — NBR, TPE-U(PU); материал штока — легированная сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение ADVULQ-100-30-A-P-A?

ADVULQ — компактный цилиндр; 100 — диаметр поршня: 100 мм; 30 — ход: 30 мм; A — резьба штока: наружная резьба; P — демпфирование: нерегулируемое демпфирование, упругие кольца с обеих сторон; A — опрос положения: для датчиков положения.

06Какие исполнения есть в серии ADVULQ, кроме ADVULQ-100-30-A-P-A?

В серии «Компактный цилиндр ADVULQ» — 172 позиции. У ADVULQ-100-30-A-P-A: диаметр поршня — 100 мм; ход — 30 мм; исполнение — A-P-A (наружная резьба). Другие варианты (диаметр поршня: 12, 16, 20, 25, 32, 40, 50, 63 и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к ADVULQ-100-30-A-P-A?

В блоке «Принадлежности» на этой странице: крепление цилиндра (5), крепление с защитой от коррозии (1), датчики положения (10), дроссели с обратным клапаном (3). Например: SNCL-100, CRLNG-100, SME-8-K-LED-24, GRLA-1/4-QS-10-D. Подобраны по каталогу Festo для этого размера.

08Есть ли на ADVULQ-100-30-A-P-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии ADVULQ; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Чем заменить ADVULQ-100-30-A-P-A, если нужен другой ход?

В серии ADVULQ с поршнем 100 мм в этом исполнении есть ходы от 10 до 80 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

10Сколько стоит ADVULQ-100-30-A-P-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ADVULQ-100-30-A-P-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

11ADVULQ-100-30-A-P-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 156839; ввоз официальный, с грузовой таможенной декларацией.

12Чем заменить ADVULQ-100-30-A-P-A?

Производитель снял ADVULQ-100-30-A-P-A с производства: по данным Festo позиция была доступна до 2025 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
