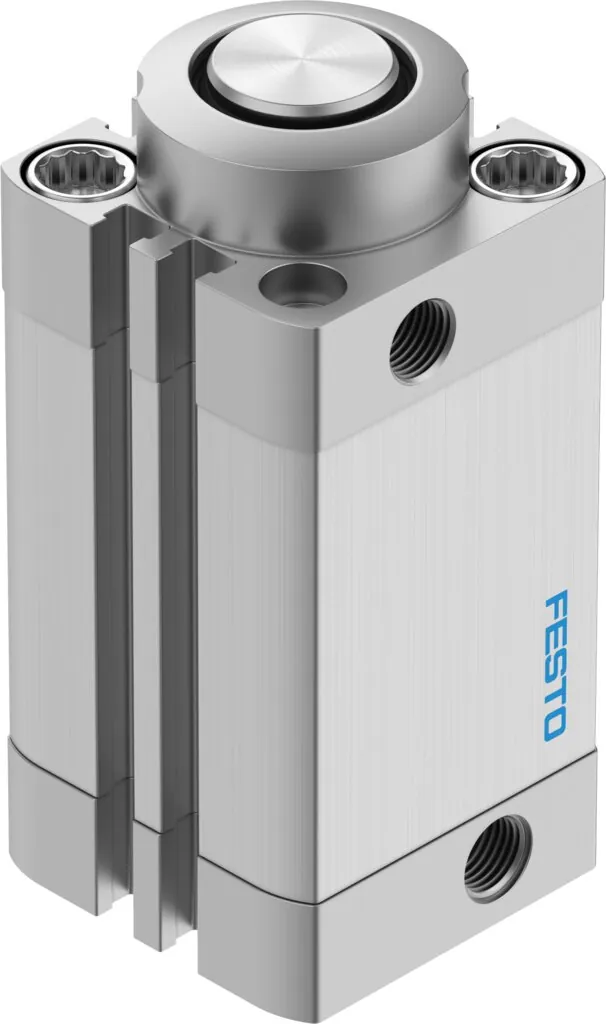

FestoСтопорный цилиндр

DFSP-32-25-DS-PA

GTIN 4052568224653 Оригинал Festo

Стопорный цилиндр Festo DFSP-32-25-DS-PA: 32 мм; 25 мм; g1/8; двустороннего действия.

Диаметр поршня
32 мм
Ход
25 мм
Присоединение
G1/8
Режим работы
Двустороннего действия
Положение при сборке
Любое
Масса
518 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня

  • 16 мм
  • 20 мм
  • 32 мм
  • 40 мм
  • 50 мм

Ход

Режим работы

Другой ход или опции — собрать в конфигураторе DFSP

Обозначение

Что означает DFSP-32-25-DS-PA

  1. DFSPСерия

    Стопорный цилиндр

  2. 32Диаметр поршня

    32

  3. 25Ход

    25

  4. DSФункция и исполнение штока

    Двустороннего действия; стандартное

  5. PAДемпфирование и опрос положения

    Нерегулируемое демпфирование, упругие кольца с обеих сторон; для датчиков положения

Характеристики

Технические данные DFSP-32-25-DS-PA

Основные

Ход
25 мм
Диаметр поршня
32 мм
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Режим работы
Двустороннего действия
Тип конструкции
Поршень; Шток; Корпус из профиля
Определение позиции
Для герконов
Защита от скручивания/направляющая
Круглый шток
Допустимая сила удара по выдвинутому штоку
3270 Н
Дупустимая боковая нагрузка во время операции переключения
595 Н
Макс. частота циклов
5 Гц
Тип крепления
Со сквозным отверстием; с внутренней резьбой; с принадлежностями
Пневматическое присоединение
G1/8

Условия работы

Рабочее давление
1 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 80 °C

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал винта фланца
Сталь, гальванизированная
Материал крышки
Алюминиевый сплав; Анодированный
Материал уплотнений
TPE-U(PU)
Материал штока
Легированная сталь, нержавеющая
Материал ролика
Сталь, гальванизированная
Материал колбы цилиндра
Алюминиевый сплав; Гладкое анодирование

Принадлежности

Что подходит к DFSP-32-25-DS-PA

По разделу «Принадлежности» каталога Festo — для размера 32. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели12
Подключение воздуха24
Крепление2

Документы

Документация

PDFТаблица данных DFSP-32-25-DS-PAPDF · Festo · на русскомPDFКаталог Festo DFSPPDF · на английском · Festo, 2026DFSPВсе исполнения серии62 позиции, подбор по параметрам

FAQ

Частые вопросы

DFSP-32-25-DS-PA: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DFSP-32-25-DS-PA?

Стопорный цилиндр Festo DFSP-32-25-DS-PA, артикул 576101: диаметр поршня — 32 мм; ход — 25 мм; присоединение — G1/8; режим работы — двустороннего действия; положение при сборке — любое; масса — 518 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен стопорный цилиндр?

Чтобы останавливать изделия на конвейере: шток выдвигается на пути детали или паллеты и принимает удар.

03При каком давлении и температуре работает DFSP-32-25-DS-PA?

По таблице данных Festo: рабочее давление — 1 … 10 бар; температура окружающей среды — −10 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DFSP-32-25-DS-PA?

Материал винта фланца — сталь, гальванизированная; материал крышки — алюминиевый сплав, анодированный; материал уплотнений — TPE-U(PU); материал штока — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DFSP-32-25-DS-PA?

DFSP — стопорный цилиндр; 32 — диаметр поршня: 32; 25 — ход: 25; DS — функция и исполнение штока: двустороннего действия, стандартное; PA — демпфирование и опрос положения: нерегулируемое демпфирование, упругие кольца с обеих сторон, для датчиков положения.

06Какие исполнения есть в серии DFSP, кроме DFSP-32-25-DS-PA?

В серии «Стопорный цилиндр DFSP» — 62 позиции. У DFSP-32-25-DS-PA: диаметр поршня — 32 мм; ход — 25 мм; режим работы — двустороннего действия. Другие варианты (диаметр поршня: 40 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DFSP-32-25-DS-PA?

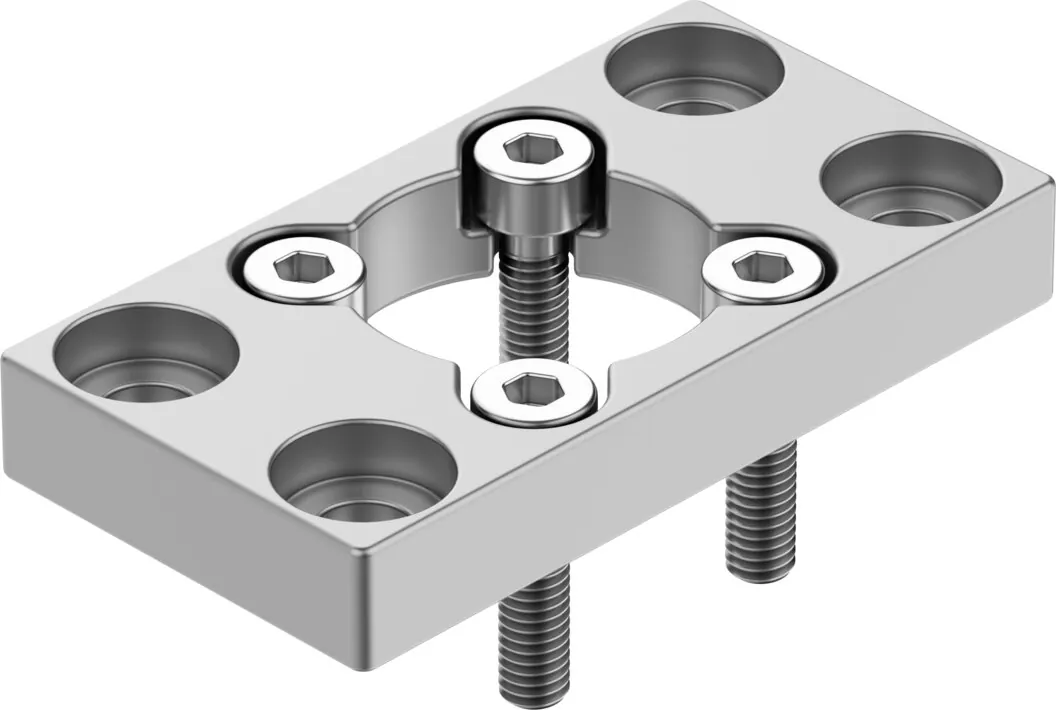

В блоке «Принадлежности» на этой странице: датчики и кабели (12), подключение воздуха (24), крепление (2). Например: SMT-8M-A-PS-24V-E-0,3-M12, QS-G1/8-8, DAMF-F7-32. Подобраны по каталогу Festo для этого размера.

08Есть ли на DFSP-32-25-DS-PA документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo DFSP; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит DFSP-32-25-DS-PA и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DFSP-32-25-DS-PA в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10DFSP-32-25-DS-PA — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 576101; ввоз официальный, с грузовой таможенной декларацией.
