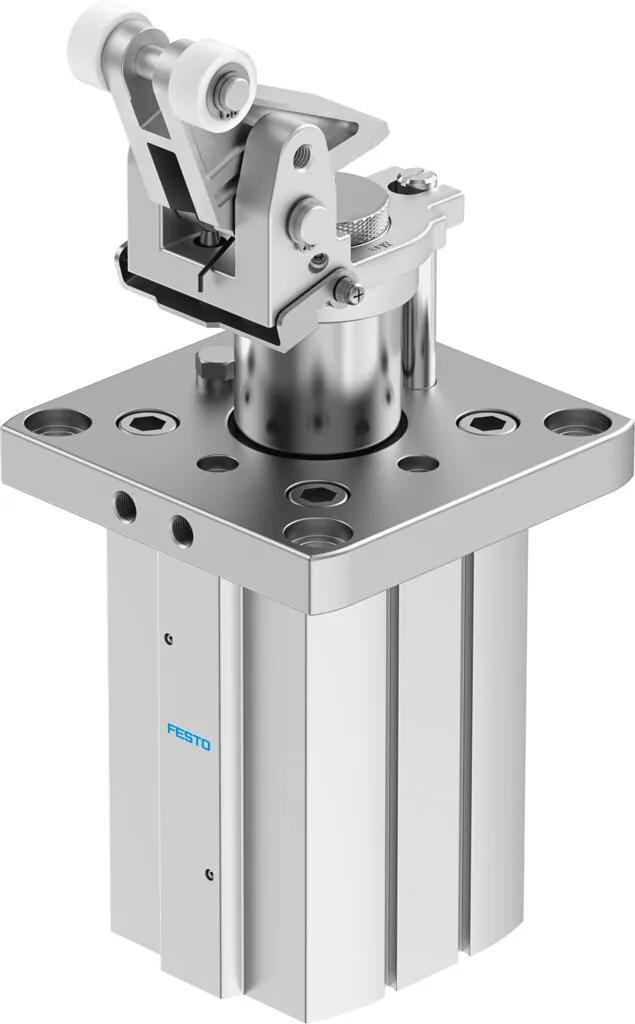

FestoСтопорный цилиндр

DFST-80-40-DL-Y4-A-S-G2

GTIN 4052568456474 Оригинал Festo

DFST-80-40-DL-Y4-A-S-G2 — стопорный цилиндр Festo с поршнем 80 мм и ходом 40 мм, двустороннего действия.

Диаметр поршня
80 мм
Ход
40 мм
Присоединение
G1/8
Масса
6,35 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Исполнение

Обозначение

Что означает DFST-80-40-DL-Y4-A-S-G2

  1. DFSTСерия

    Стопорный цилиндр

  2. 80Диаметр поршня

    80 мм

  3. 40Ход

    40 мм

  4. DLФункция и фиксация

    Двустороннего действия; с рычажным механизмом фиксации

  5. Y4Демпфирование

    Регулируемый амортизатор спереди

  6. AОпрос положения

    Для датчиков положения

  7. SМатериал ролика

    Сталь

  8. G2Поколение

    Второе поколение

Характеристики

Технические данные DFST-80-40-DL-Y4-A-S-G2

Основные

Ход
40 мм
Диаметр поршня
80 мм
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон; амортизатор спереди, регулируемый
Положение при сборке
Вертикальный
Режим работы
Двустороннего действия
Тип конструкции
Шток с рычагом
Определение позиции
Для герконов
Опрос положения рычага
Для индуктивных датчиков.
Защита от скручивания/направляющая
Направляющий стержень
Длина демпфирования
20 мм
Допустимая сила удара по выдвинутому штоку
6000 Н
Тип крепления
Со сквозным отверстием
Пневматическое присоединение
G1/8

Условия работы

Рабочее давление
2 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
6350 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Алюминиевое литье под давление
Материал уплотнений
NBR
Материал корпуса
Алюминиевый сплав
Материал штока
Легированная сталь, нержавеющая
Материал ролика
Сталь

Принадлежности

Что подходит к DFST-80-40-DL-Y4-A-S-G2

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных DFST-80-40-DL-Y4-A-S-G2PDF · Festo · на русскомPDFКаталог серии DFSTPDF · на английском · Festo, 2026DFSTВсе исполнения серии32 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

DFST-80-40-DL-Y4-A-S-G2: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DFST-80-40-DL-Y4-A-S-G2?

Стопорный цилиндр Festo DFST-80-40-DL-Y4-A-S-G2, артикул 8089692: диаметр поршня — 80 мм; ход — 40 мм; присоединение — G1/8; масса — 6,35 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен стопорный цилиндр?

Чтобы останавливать изделия на конвейере: шток выдвигается на пути детали или паллеты и принимает удар.

03При каком давлении и температуре работает DFST-80-40-DL-Y4-A-S-G2?

По таблице данных Festo: рабочее давление — 2 … 10 бар; температура окружающей среды — 5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен DFST-80-40-DL-Y4-A-S-G2?

Материал крышки — алюминиевое литье под давление; материал уплотнений — NBR; материал корпуса — алюминиевый сплав; материал штока — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DFST-80-40-DL-Y4-A-S-G2?

DFST — стопорный цилиндр; 80 — диаметр поршня: 80 мм; 40 — ход: 40 мм; DL — функция и фиксация: двустороннего действия, с рычажным механизмом фиксации; Y4 — демпфирование: регулируемый амортизатор спереди; A — опрос положения: для датчиков положения; S — материал ролика: сталь; G2 — поколение: второе поколение.

06Какие исполнения есть в серии DFST, кроме DFST-80-40-DL-Y4-A-S-G2?

В серии «Стопорный цилиндр DFST» — 32 позиции. У DFST-80-40-DL-Y4-A-S-G2: диаметр поршня — 80 мм; исполнение — DL-Y4-A-S-G2 (двустороннего действия, с рычажным механизмом фиксации, сталь). Другие варианты (диаметр поршня: 32, 50, 63) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DFST-80-40-DL-Y4-A-S-G2?

В блоке «Принадлежности» на этой странице: датчики положения (9). Например: SME-8M-DS-24V-K-0,3-M8D. Подобраны по каталогу Festo для этого размера.

08Есть ли на DFST-80-40-DL-Y4-A-S-G2 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии DFST; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит DFST-80-40-DL-Y4-A-S-G2 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DFST-80-40-DL-Y4-A-S-G2 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10DFST-80-40-DL-Y4-A-S-G2 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8089692; ввоз официальный, с грузовой таможенной декларацией.
