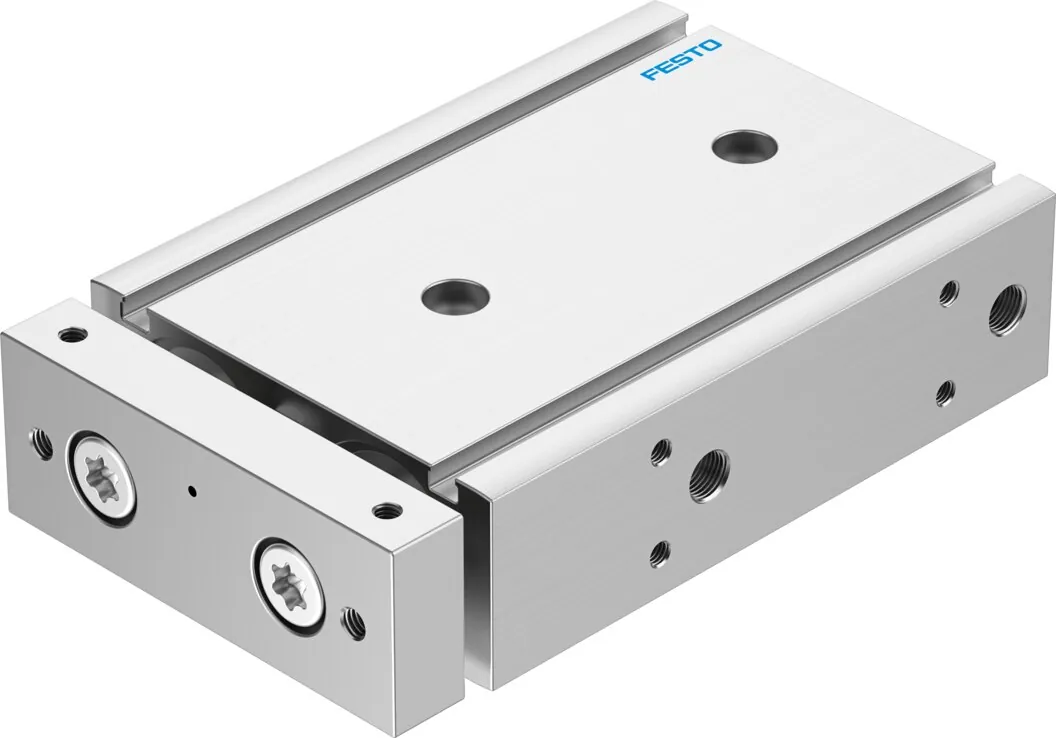

FestoДвухпоршневой цилиндр

DGTZ-GF-32-60-P-A

GTIN 4052568471224 Оригинал Festo

Двухпоршневой цилиндр Festo DGTZ-GF-32-60-P-A: 32 мм; 60 мм; g1/8; 0,4 Н·м.

Диаметр поршня
32 мм
Ход
60 мм
Присоединение
G1/8
Энергия удара в крайних положениях
0,4 Н·м
Диапазон настройки крайних положений/хода
10 мм
Масса
1,47 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Ход

Обозначение

Что означает DGTZ-GF-32-60-P-A

  1. DGTZСерия

    Двухпоршневой цилиндр

  2. GFНаправляющая

    Подшипник скольжения

  3. 32Диаметр поршня

    32 мм

  4. 60Ход

    60 мм

  5. PДемпфирование

    Нерегулируемое демпфирование, упругие кольца с обеих сторон

  6. AОпрос положения

    Для датчиков положения

Характеристики

Технические данные DGTZ-GF-32-60-P-A

Основные

Ход
60 мм
Диапазон настройки крайних положений/хода
10 мм
Диаметр поршня
32 мм
Режим работы привода
Траверса
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Направляющая
Направляющая скольжения
Тип конструкции
Направляющая
Определение позиции
Для герконов
Режим работы
Двустороннего действия
Энергия удара в крайних положениях
0,4 Н·м
Макс. полезная нагрузка в зависимости от хода при определенном расстоянии xs
17,6 Н
Теоретическое усилие при 6 бар, втягивание
724 Н
Теоретическое усилие при 6 бар, выдвижение
966 Н
Пневматическое присоединение
G1/8

Условия работы

Рабочее давление
1 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
−10 … 80 °C

Масса

Перемещаемая масса
1468 г
Вес продукта
1468 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Алюминиевый сплав
Материал уплотнений
NBR
Материал корпуса
Анодированный алюминий
Материал штока
Легированная сталь, нержавеющая

Принадлежности

Что подходит к DGTZ-GF-32-60-P-A

По разделу «Принадлежности» каталога Festo — для размера 32. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели17
Подключение воздуха24

Документы

Документация

PDFТаблица данных DGTZ-GF-32-60-P-APDF · Festo · на русскомPDFКаталог Festo DGTZPDF · на английском · Festo, 2026DGTZВсе исполнения серии48 позиций, подбор по параметрам

FAQ

Частые вопросы

DGTZ-GF-32-60-P-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DGTZ-GF-32-60-P-A?

Двухпоршневой цилиндр Festo DGTZ-GF-32-60-P-A, артикул 8100662: диаметр поршня — 32 мм; ход — 60 мм; присоединение — G1/8; энергия удара в крайних положениях — 0,4 Н·м; диапазон настройки крайних положений/хода — 10 мм; масса — 1,47 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что даёт двухпоршневой цилиндр?

Два поршня работают параллельно на общую плиту: усилие больше, чем у одного цилиндра той же высоты, а плита не проворачивается.

03При каком давлении и температуре работает DGTZ-GF-32-60-P-A?

По таблице данных Festo: рабочее давление — 1 … 8 бар; температура окружающей среды — −10 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DGTZ-GF-32-60-P-A?

Материал крышки — алюминиевый сплав; материал уплотнений — NBR; материал корпуса — анодированный алюминий; материал штока — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DGTZ-GF-32-60-P-A?

DGTZ — двухпоршневой цилиндр; GF — направляющая: подшипник скольжения; 32 — диаметр поршня: 32 мм; 60 — ход: 60 мм; P — демпфирование: нерегулируемое демпфирование, упругие кольца с обеих сторон; A — опрос положения: для датчиков положения.

06Какие исполнения есть в серии DGTZ, кроме DGTZ-GF-32-60-P-A?

В серии «Двухпоршневой цилиндр DGTZ» — 48 позиций. У DGTZ-GF-32-60-P-A: ход — 60 мм. Другие варианты (ход: 10 мм, 20 мм, 30 мм, 40 мм, 50 мм, 70 мм, 80 мм, 90 мм и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DGTZ-GF-32-60-P-A?

В блоке «Принадлежности» на этой странице: датчики и кабели (17), подключение воздуха (24). Например: SMT-10M-PS-24V-E-0,3-L-M8D, QS-G1/8-8. Подобраны по каталогу Festo для этого размера.

08Есть ли на DGTZ-GF-32-60-P-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo DGTZ; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит DGTZ-GF-32-60-P-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DGTZ-GF-32-60-P-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10DGTZ-GF-32-60-P-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8100662; ввоз официальный, с грузовой таможенной декларацией.
