FestoСтандартный пневмоцилиндр ISO 15552

DNC-50-50-PPV-A

GTIN 4052568134013 Оригинал Festo

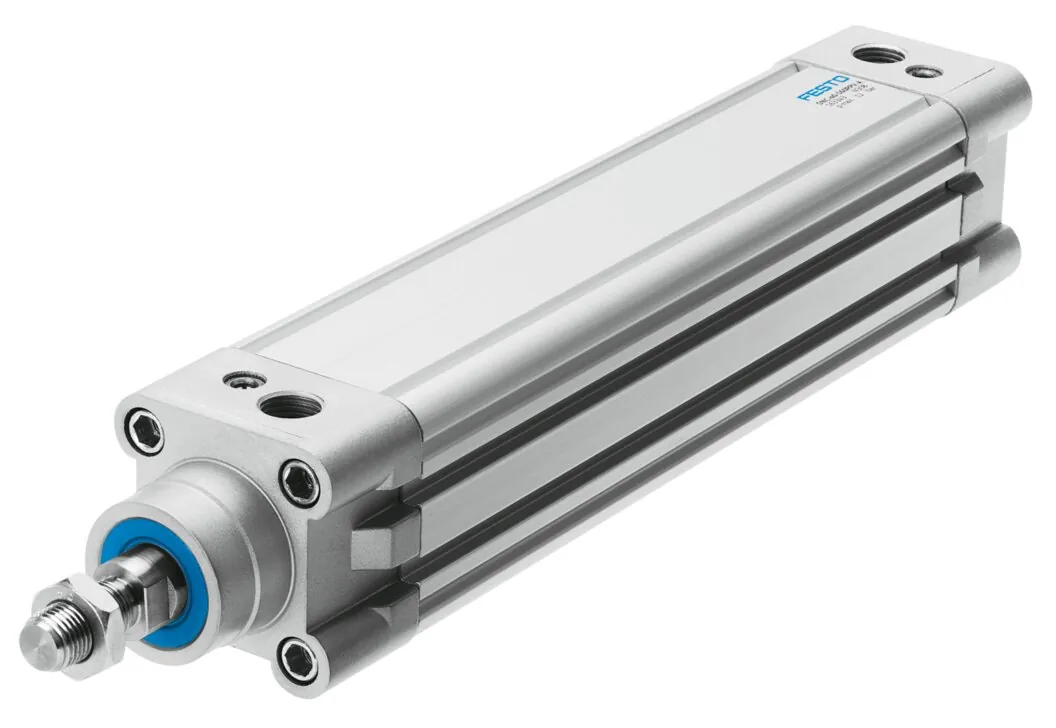

DNC-50-50-PPV-A — стандартный пневмоцилиндр Festo по ISO 15552 с поршнем 50 мм и ходом 50 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 1178 Н на выдвижение и 990 Н на втягивание.

Диаметр поршня
50 мм
Ход
50 мм
Усилие при 6 бар
1178 Н
Присоединение
G1/4
Резьба штока
M16x1,5
Масса
1,58 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Исполнение

Другой ход или опции — собрать в конфигураторе DNC

Обозначение

Что означает DNC-50-50-PPV-A

  1. DNCСерия

    Стандартный пневмоцилиндр

  2. 50Диаметр поршня

    50 мм

  3. 50Ход

    50 мм

  4. PPVДемпфирование

    Регулируемое пневматическое демпфирование с двух сторон

  5. AОпрос положения

    С помощью датчиков положения

Характеристики

Технические данные DNC-50-50-PPV-A

Основные

Ход
50 мм
Диаметр поршня
50 мм
Резьба на штоке
M16x1,5
Демпфирование
PPV: регулируемое пневматическое демпфирование с обеих сторон
Положение при сборке
Любое
Соответствует стандарту
ISO 15552
Конец штока
Наружная резьба
Тип конструкции
Поршень; Шток; Корпус из профиля
Определение позиции
Для герконов
Варианты
Односторонний шток
Режим работы
Двустороннего действия
Энергия удара в крайних положениях
0,2 Дж
Длина демпфирования
22 мм
Теоретическое усилие при 6 бар, втягивание
990 Н
Теоретическое усилие при 6 бар, выдвижение
1178 Н
Тип крепления
С внутренней резьбой; с принадлежностями
Пневматическое присоединение
G1/4

Условия работы

Рабочее давление
0,6 … 12 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−20 … 80 °C

Масса

Масса изделия
1,58 кг
Перемещаемая масса при ходе 0 мм
538 г
Дополнительный коэффициент массы на 10 мм хода
25 г
Базовый вес на 0 мм хода
1260 г
Дополнительный вес на 10 мм хода
64 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Алюминиевое литье под давление; покрытый
Материал уплотнений
TPE-U(PU)
Материал штока
Легированная сталь
Материал колбы цилиндра
Алюминиевый сплав; Гладкое анодирование

По ISO 15552, с корпусом из профиля, возможностью опроса положений и регулируемым демпфированием в обоих крайних положениях.

Принадлежности

Что подходит к DNC-50-50-PPV-A

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных DNC-50-50-PPV-APDF · Festo · на русскомPDFКаталог серии DNCPDF · на русскомDNCВсе исполнения серии198 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

DNC-50-50-PPV-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DNC-50-50-PPV-A?

Стандартный пневмоцилиндр Festo DNC-50-50-PPV-A, артикул 163371: диаметр поршня — 50 мм; ход — 50 мм; усилие при 6 бар — 1178 Н; присоединение — G1/4; резьба штока — M16x1,5; масса — 1,58 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что значит «стандартный цилиндр»?

Так называют цилиндры, присоединительные размеры которых заданы стандартом: по креплениям они взаимозаменяемы с цилиндрами того же стандарта других производителей. Стандарт указан в характеристиках исполнения.

03При каком давлении и температуре работает DNC-50-50-PPV-A?

По таблице данных Festo: рабочее давление — 0,6 … 12 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DNC-50-50-PPV-A?

Материал крышки — алюминиевое литье под давление, покрытый; материал уплотнений — TPE-U(PU); материал штока — легированная сталь; материал колбы цилиндра — алюминиевый сплав, гладкое анодирование. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DNC-50-50-PPV-A?

DNC — стандартный пневмоцилиндр; 50 — диаметр поршня: 50 мм; 50 — ход: 50 мм; PPV — демпфирование: регулируемое пневматическое демпфирование с двух сторон; A — опрос положения: с помощью датчиков положения.

06Какие исполнения есть в серии DNC, кроме DNC-50-50-PPV-A?

В серии «Стандартные пневмоцилиндры DNC» — 198 позиций. У DNC-50-50-PPV-A: диаметр поршня — 50 мм; ход — 50 мм; исполнение — PPV-A (регулируемое демпфирование, с опросом положения). Другие варианты (диаметр поршня: 32, 40, 63, 80, 100, 125) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DNC-50-50-PPV-A?

В блоке «Принадлежности» на этой странице: крепление цилиндра (15), крепление с защитой от коррозии (8), наконечники штока (9), датчики положения (10), дроссели с обратным клапаном (3), фитинги (4). Например: HNC-50, CRHNC-50, SGS-M16X1,5, SME-8-K-LED-24, GRLA-1/4-QS-10-D. Подобраны по каталогу Festo для этого размера.

08Есть ли на DNC-50-50-PPV-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии DNC; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Чем заменить DNC-50-50-PPV-A, если нужен другой ход?

В серии DNC с поршнем 50 мм в этом исполнении есть ходы от 20 до 500 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

10Сколько стоит DNC-50-50-PPV-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DNC-50-50-PPV-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

11DNC-50-50-PPV-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 163371; ввоз официальный, с грузовой таможенной декларацией.
