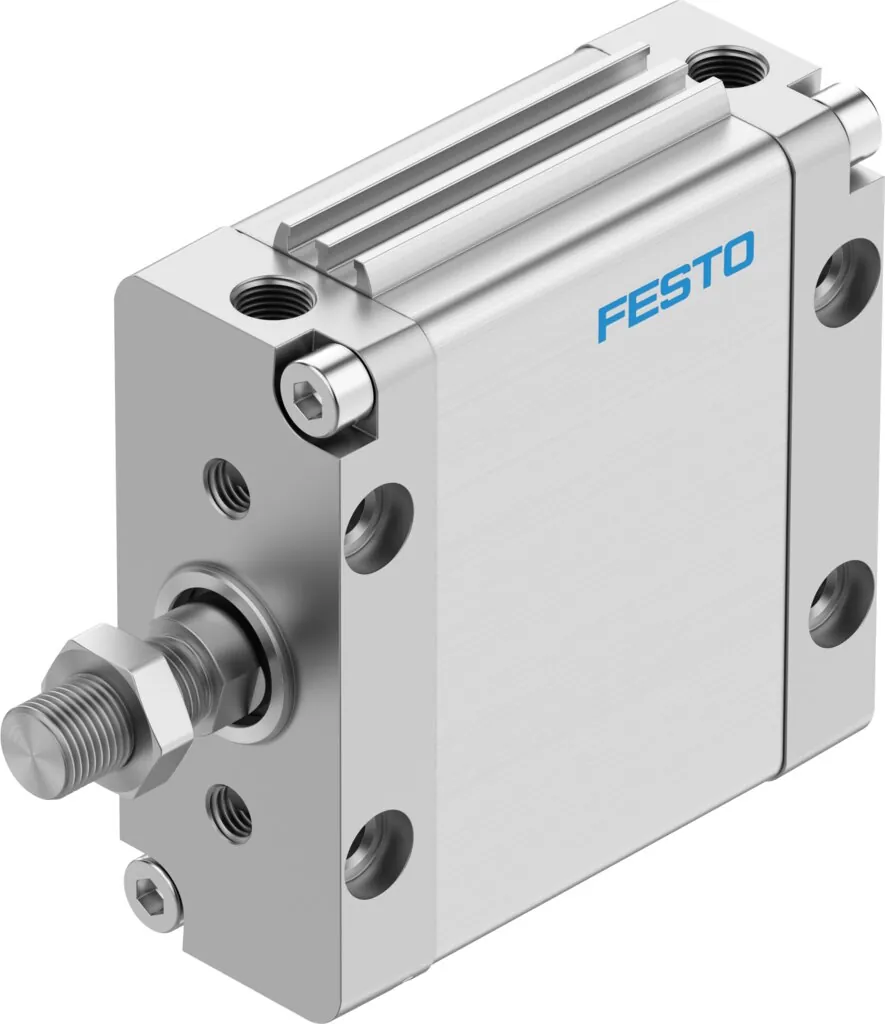

FestoПлоский цилиндр

DZF-63-40-A-P-A

GTIN 4052568129101 Оригинал Festo

DZF-63-40-A-P-A — плоский цилиндр Festo с поршнем 63 мм и ходом 40 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 1870 Н на выдвижение и 1682 Н на втягивание.

Диаметр поршня
63 мм
Ход
40 мм
Усилие при 6 бар
1870 Н
Присоединение
G1/4
Масса
1,74 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Исполнение

Обозначение

Что означает DZF-63-40-A-P-A

  1. DZFСерия

    Плоский цилиндр

  2. 63Диаметр поршня

    63 мм

  3. 40Ход

    40 мм

  4. AРезьба штока

    Наружная резьба

  5. PДемпфирование

    Нерегулируемое демпфирование, упругие кольца с обеих сторон

  6. AОпрос положения

    Для датчиков положения

Характеристики

Технические данные DZF-63-40-A-P-A

Основные

Ход
40 мм
Диаметр поршня
63 мм; Эквивалентный диаметр
Макс. угловое отклонение штока +/-
0,4 °
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Режим работы
Двустороннего действия
Тип конструкции
Поршень; Шток
Определение позиции
Для герконов
Защита от скручивания/направляющая
Овальный поршень
Макс. момент защиты от проворота
1,5 Н·м
Теоретическое усилие при 6 бар, втягивание
1682 Н
Теоретическое усилие при 6 бар, выдвижение
1870 Н
Тип крепления
С внутренней резьбой; с принадлежностями
Пневматическое присоединение
G1/4

Условия работы

Рабочее давление
1 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−20 … 80 °C

Масса

Масса изделия
1,74 кг
Перемещаемая масса при ходе 0 мм
337 г
Дополнительный коэффициент массы на 10 мм хода
25 г
Дополнительный вес на 10 мм хода
91 г
Базовый вес на 0 мм хода
1379 г

Материалы

Материал крышки
Алюминиевое литье под давление
Материал уплотнений
NBR; TPE-U(PU)
Материал корпуса
Алюминий; Гладкое анодирование
Материал штока
Легированная сталь

С защитой от проворота, с опросом положений, упругими демпфирующими кольцами в конечных положениях. Различные опции монтажа, с дополнительными монтажными элементами или без них.

Принадлежности

Что подходит к DZF-63-40-A-P-A

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных DZF-63-40-A-P-APDF · Festo · на русскомPDFКаталог серии DZFPDF · на английском · Festo, 2026DZFВсе исполнения серии134 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

DZF-63-40-A-P-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DZF-63-40-A-P-A?

Плоский цилиндр Festo DZF-63-40-A-P-A, артикул 161310: диаметр поршня — 63 мм; ход — 40 мм; усилие при 6 бар — 1870 Н; присоединение — G1/4; масса — 1,74 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Когда выбирают плоский цилиндр?

Когда приводы нужно поставить вплотную друг к другу: корпус у него плоский, а шток защищён от проворота формой поршня.

03При каком давлении и температуре работает DZF-63-40-A-P-A?

По таблице данных Festo: рабочее давление — 1 … 10 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DZF-63-40-A-P-A?

Материал крышки — алюминиевое литье под давление; материал уплотнений — NBR, TPE-U(PU); материал корпуса — алюминий, гладкое анодирование; материал штока — легированная сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DZF-63-40-A-P-A?

DZF — плоский цилиндр; 63 — диаметр поршня: 63 мм; 40 — ход: 40 мм; A — резьба штока: наружная резьба; P — демпфирование: нерегулируемое демпфирование, упругие кольца с обеих сторон; A — опрос положения: для датчиков положения.

06Какие исполнения есть в серии DZF, кроме DZF-63-40-A-P-A?

В серии «Плоский цилиндр DZF» — 134 позиции. У DZF-63-40-A-P-A: диаметр поршня — 63 мм; ход — 40 мм; исполнение — A-P-A (наружная резьба). Другие варианты (диаметр поршня: 12, 18, 25, 32, 40, 50) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DZF-63-40-A-P-A?

В блоке «Принадлежности» на этой странице: крепление цилиндра (2), датчики положения (10), дроссели с обратным клапаном (3). Например: LBG-63, SME-8-K-LED-24, GRLA-1/4-QS-10-D. Подобраны по каталогу Festo для этого размера.

08Есть ли на DZF-63-40-A-P-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии DZF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Чем заменить DZF-63-40-A-P-A, если нужен другой ход?

В серии DZF с поршнем 63 мм в этом исполнении есть ходы от 10 до 320 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

10Сколько стоит DZF-63-40-A-P-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DZF-63-40-A-P-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

11DZF-63-40-A-P-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 161310; ввоз официальный, с грузовой таможенной декларацией.
