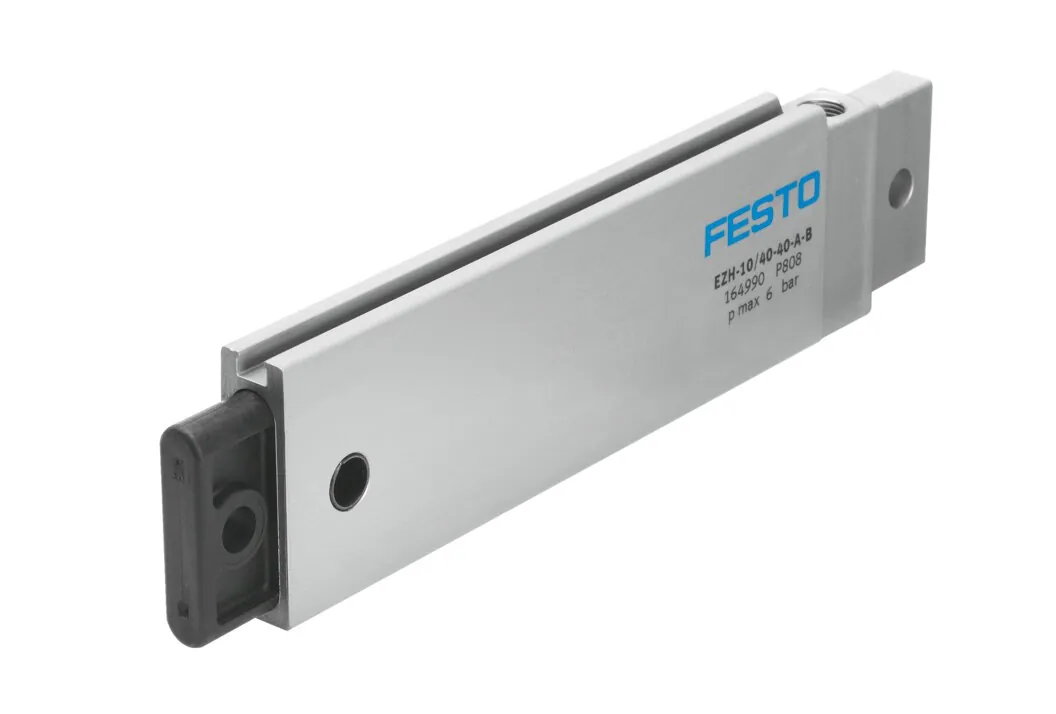

FestoПлоский цилиндр

EZH-10/40-40-A-B

GTIN 4052568012984 Оригинал Festo

Плоский цилиндр Festo EZH-10/40-40-A-B: неповоротный, с Т-пазом для SME-8, SMT-8.

Диаметр поршня
22 мм; Эквивалентный диаметр
Ход
40 мм
Присоединение
G1/8
Определение позиции
Для герконов
Демпфирование
Без демпфирования
Масса
242 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает EZH-10/40-40-A-B

  1. EZHСерия

    Плоский цилиндр

  2. 10/40Эквивалентный диаметр поршня

    22,2 мм

  3. 40Ход

    40 мм

  4. AОпрос положения

    Для датчиков положения

  5. BПоколение

    Оптимизированное исполнение

Характеристики

Технические данные EZH-10/40-40-A-B

Основные

Ход
40 мм
Диаметр поршня
22 мм; Эквивалентный диаметр
Демпфирование
Без демпфирования
Положение при сборке
Любое
Режим работы
Одностороннего действия; нажимного действия
Тип конструкции
Поршень; Квадратный шток
Определение позиции
Для герконов
Защита от скручивания/направляющая
Квадратный шток
Теоретическое усилие при 6 бар, выдвижение
205 Н
Теоретическое минимальное значение усилия пружинного возврата
18 Н
Теоретическое максимальное значение пружинного возврата
28 Н
Тип крепления
С боковым отверстием
Пневматическое присоединение
G1/8

Условия работы

Рабочее давление
2,5 … 6 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
0 … 60 °C

Масса

Вес продукта
242 г

Материалы

Материал крышки
Алюминий
Материал уплотнений
NBR
Материал корпуса
Алюминий
Материал штока
PA с армированием

Принадлежности

Что подходит к EZH-10/40-40-A-B

По разделу «Принадлежности» каталога Festo — для размера 40. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели13
Подключение воздуха24

Документы

Документация

PDFТаблица данных EZH-10/40-40-A-BPDF · Festo · на русскомPDFКаталог Festo EZHPDF · на английском · Festo, 2026EZHВсе исполнения серии6 позиций, подбор по параметрам

FAQ

Частые вопросы

EZH-10/40-40-A-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у EZH-10/40-40-A-B?

Плоский цилиндр Festo EZH-10/40-40-A-B, артикул 164990: диаметр поршня — 22 мм, эквивалентный диаметр; ход — 40 мм; присоединение — G1/8; определение позиции — для герконов; демпфирование — без демпфирования; масса — 242 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Когда выбирают плоский цилиндр?

Когда приводы нужно поставить вплотную друг к другу: корпус у него плоский, а шток защищён от проворота формой поршня.

03При каком давлении и температуре работает EZH-10/40-40-A-B?

По таблице данных Festo: рабочее давление — 2,5 … 6 бар; температура окружающей среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен EZH-10/40-40-A-B?

Материал крышки — алюминий; материал уплотнений — NBR; материал корпуса — алюминий; материал штока — PA с армированием. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение EZH-10/40-40-A-B?

EZH — плоский цилиндр; 10/40 — эквивалентный диаметр поршня: 22,2 мм; 40 — ход: 40 мм; A — опрос положения: для датчиков положения; B — поколение: оптимизированное исполнение.

06Какие исполнения есть в серии EZH, кроме EZH-10/40-40-A-B?

В серии «Плоский цилиндр EZH» — 6 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к EZH-10/40-40-A-B?

В блоке «Принадлежности» на этой странице: датчики и кабели (13), подключение воздуха (24). Например: SMT-8M-A-PS-24V-E-0,3-M12, QS-G1/8-8. Подобраны по каталогу Festo для этого размера.

08Есть ли на EZH-10/40-40-A-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo EZH; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит EZH-10/40-40-A-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте EZH-10/40-40-A-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10EZH-10/40-40-A-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 164990; ввоз официальный, с грузовой таможенной декларацией.
