FestoПлоский цилиндр

EZH-2,5/9-20-B

GTIN 4052568073640 Оригинал Festo

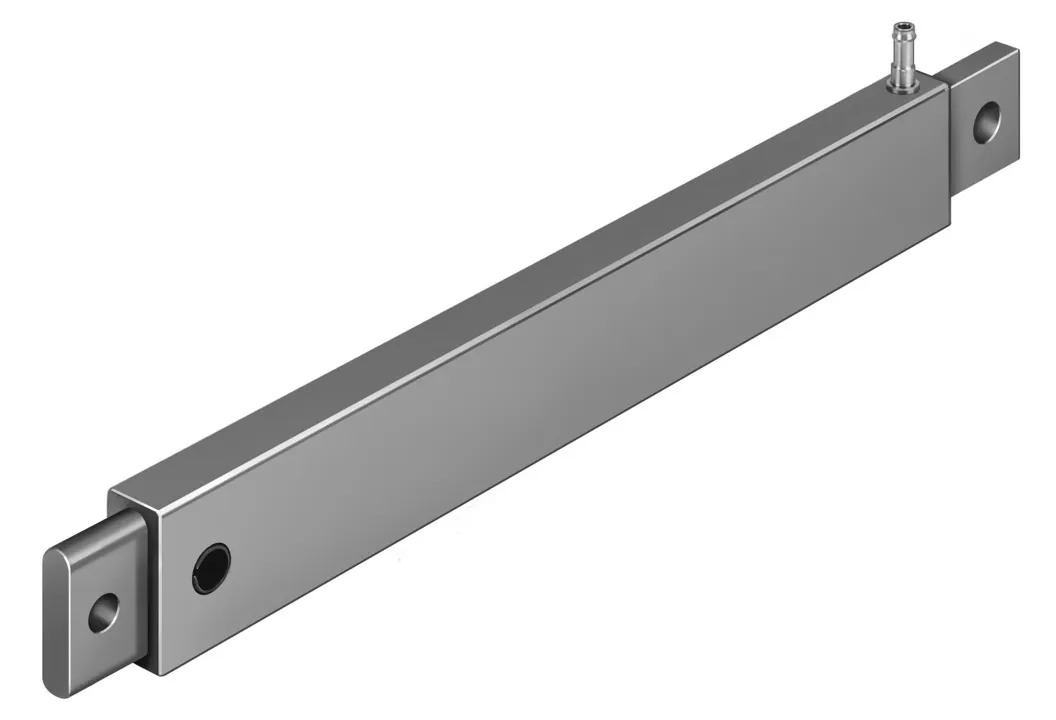

Плоский цилиндр Festo EZH-2,5/9-20-B: с защитой от проворота.

Диаметр поршня
6 мм; Эквивалентный диаметр
Ход
20 мм
Присоединение
Ниппельный штуцер РК-3
Определение позиции
Без
Демпфирование
Без демпфирования
Масса
17 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Ход

  • 10 мм
  • 20 мм
  • 25 мм
  • 40 мм
  • 50 мм

Обозначение

Что означает EZH-2,5/9-20-B

  1. EZHСерия

    Плоский цилиндр

  2. 2,5/9Эквивалентный диаметр поршня

    5,5 мм

  3. 20Ход

    20 мм

  4. BПоколение

    Оптимизированное исполнение

Характеристики

Технические данные EZH-2,5/9-20-B

Основные

Ход
20 мм
Диаметр поршня
6 мм; Эквивалентный диаметр
Демпфирование
Без демпфирования
Положение при сборке
Любое
Режим работы
Одностороннего действия; нажимного действия
Тип конструкции
Поршень; Квадратный шток
Определение позиции
Без
Защита от скручивания/направляющая
Квадратный шток
Теоретическое усилие при 6 бар, выдвижение
10 Н
Теоретическое минимальное значение усилия пружинного возврата
2,8 Н
Теоретическое максимальное значение пружинного возврата
4,4 Н
Тип крепления
С боковым отверстием
Пневматическое присоединение
Ниппельный штуцер РК-3

Условия работы

Рабочее давление
2,8 … 6 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
0 … 60 °C

Масса

Вес продукта
17 г

Материалы

Материал крышки
Алюминий
Материал уплотнений
NBR
Материал корпуса
Алюминий
Материал штока
Медный сплав; Никелирование

Принадлежности

Что подходит к EZH-2,5/9-20-B

По разделу «Принадлежности» каталога Festo — для размера 20.

Датчики и кабели13

Документы

Документация

PDFТаблица данных EZH-2,5/9-20-BPDF · Festo · на русскомPDFКаталог Festo EZHPDF · на английском · Festo, 2026EZHВсе исполнения серии6 позиций, подбор по параметрам

FAQ

Частые вопросы

EZH-2,5/9-20-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у EZH-2,5/9-20-B?

Плоский цилиндр Festo EZH-2,5/9-20-B, артикул 164992: диаметр поршня — 6 мм, эквивалентный диаметр; ход — 20 мм; присоединение — ниппельный штуцер РК-3; определение позиции — без; демпфирование — без демпфирования; масса — 17 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Когда выбирают плоский цилиндр?

Когда приводы нужно поставить вплотную друг к другу: корпус у него плоский, а шток защищён от проворота формой поршня.

03При каком давлении и температуре работает EZH-2,5/9-20-B?

По таблице данных Festo: рабочее давление — 2,8 … 6 бар; температура окружающей среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен EZH-2,5/9-20-B?

Материал крышки — алюминий; материал уплотнений — NBR; материал корпуса — алюминий; материал штока — медный сплав, никелирование. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение EZH-2,5/9-20-B?

EZH — плоский цилиндр; 2,5/9 — эквивалентный диаметр поршня: 5,5 мм; 20 — ход: 20 мм; B — поколение: оптимизированное исполнение.

06Какие исполнения есть в серии EZH, кроме EZH-2,5/9-20-B?

В серии «Плоский цилиндр EZH» — 6 позиций. У EZH-2,5/9-20-B: ход — 20 мм. Другие варианты (ход: 10 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к EZH-2,5/9-20-B?

В блоке «Принадлежности» на этой странице: датчики и кабели (13). Например: SMT-8M-A-PS-24V-E-0,3-M12. Подобраны по каталогу Festo для этого размера.

08Есть ли на EZH-2,5/9-20-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo EZH; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит EZH-2,5/9-20-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте EZH-2,5/9-20-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10EZH-2,5/9-20-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 164992; ввоз официальный, с грузовой таможенной декларацией.
