FestoПараллельный захват

HGP-25-A-B-SSK

GTIN 4052568177812 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2024 года. Подберём замену

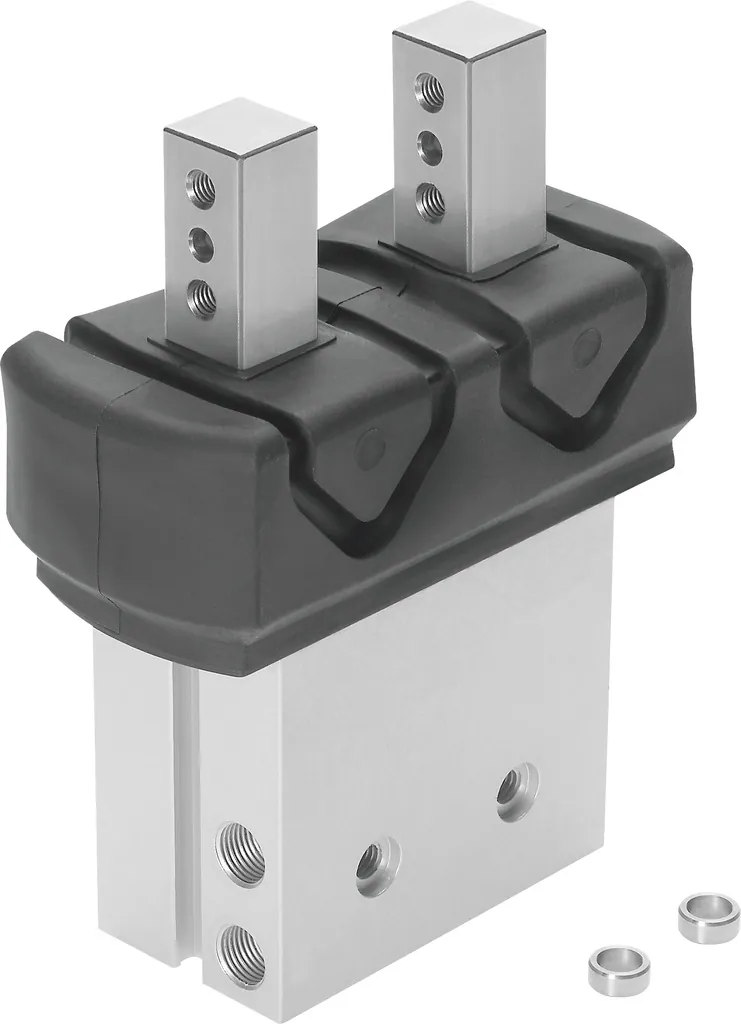

Параллельный захват Festo HGP-25-A-B-SSK: самоцентрирующийся, может использоваться, как для внешнего, так и внутреннего захвата, опрос положений, пылезащитная крышка.

Размер
25
Тип конструкции
Рычаг
Ход каждой губки захвата
7,5 мм
Макс. точность повторения
0,2 мм
Точность повторения, захват
< 0,04 мм
Масса
737 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

Характеристики

Технические данные HGP-25-A-B-SSK

Основные

Размер
25
Ход каждой губки захвата
7,5 мм
Макс. точность повторения
0,2 мм
Точность повторения, захват
< 0,04 мм
Кол-во губок захватов
2
Привод
Пневматический
Положение при сборке
Любое
Режим работы
Двустороннего действия
Функция захвата
Параллельный
Гарантированное усилие захвата
Без
Тип конструкции
Рычаг
Определение позиции
Для герконов
Суммарное усилие захвата
At 0.6 МПа (6 бар, 87 psi), closing; 340 Н
Макс. частота работы захвата
4 Гц
Мин, время открытия при 6 бар
47 мс
Мин, время закрытия при 6 бар
50 мс
Maкс. вес на внешний палец захвата
80 г
Класс защиты
IP54
Усилие на губке
At 0.6 МПа (6 бар, 87 psi) closing; 170 Н
Массовый момент инерции
3,831 кг·см²
Макс. усилие на губку захвата Fz, статическое
240 Н
Макс. момент на захвате Mx, статич.
11 Н·м
Макс. момент на захвате My, статич.
11 Н·м
Макс. момент на захвате Mz, статич.
11 Н·м
Тип крепления
Внутренняя резьба и центрирующая втулка; Со сквозным отверстием и центрирующей втулкой
Пневматическое присоединение
G1/8

Условия работы

Рабочее давление
2 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
737 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал закрывающей крышки
TPV
Материал корпуса
Алюминиевый сплав с глубоким анодированием
Материал губок захвата
Легированная сталь

Принадлежности

Что подходит к HGP-25-A-B-SSK

По разделу «Принадлежности» каталога Festo — для размера 25. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

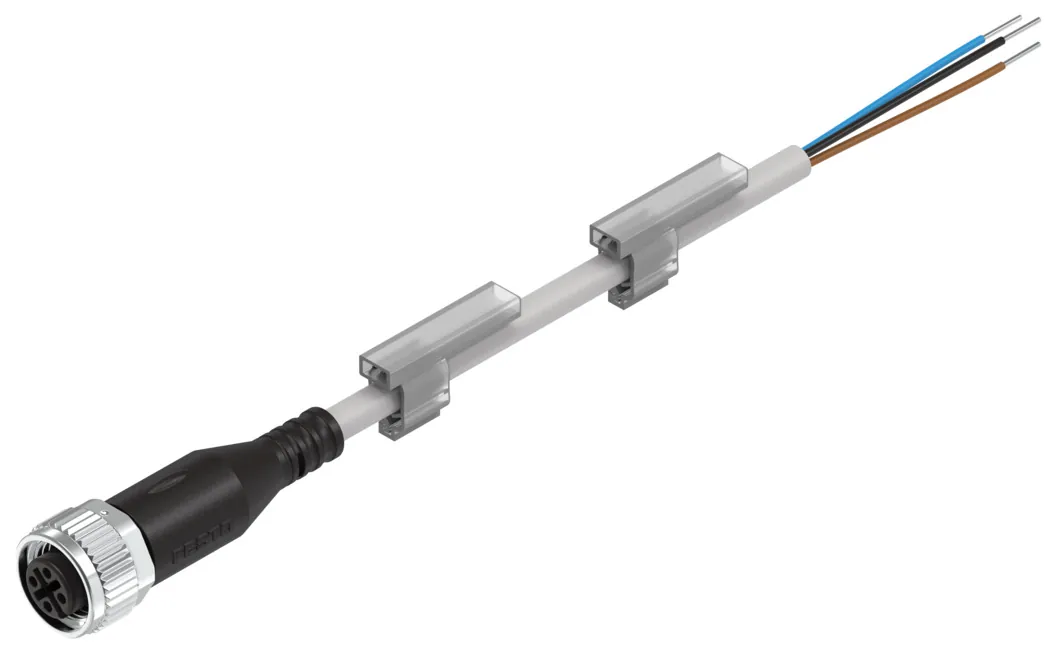

Датчики и кабели24
Подключение воздуха24

Документы

Документация

PDFТаблица данных HGP-25-A-B-SSKPDF · Festo · на русскомPDFКаталог Festo HGPPDF · на английском · Festo, 2023HGPВсе исполнения серии7 позиций, подбор по параметрам

FAQ

Частые вопросы

HGP-25-A-B-SSK: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HGP-25-A-B-SSK?

Параллельный захват Festo HGP-25-A-B-SSK, артикул 539635: размер — 25; тип конструкции — рычаг; ход каждой губки захвата — 7,5 мм; макс. точность повторения — 0,2 мм; точность повторения, захват — < 0,04 мм; масса — 737 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает параллельный захват?

Его губки сходятся и расходятся параллельно друг другу. Захват подбирают по размеру и массе детали, ходу губок и усилию захвата.

03При каком давлении и температуре работает HGP-25-A-B-SSK?

По таблице данных Festo: рабочее давление — 2 … 8 бар; температура окружающей среды — 5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP54.

04Из каких материалов изготовлен HGP-25-A-B-SSK?

Материал закрывающей крышки — TPV; материал корпуса — алюминиевый сплав с глубоким анодированием; материал губок захвата — легированная сталь. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии HGP, кроме HGP-25-A-B-SSK?

В серии «Рейка для датчиков HGP» — 7 позиций. У HGP-25-A-B-SSK: размер — 25. Другие варианты (размер: 16) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к HGP-25-A-B-SSK?

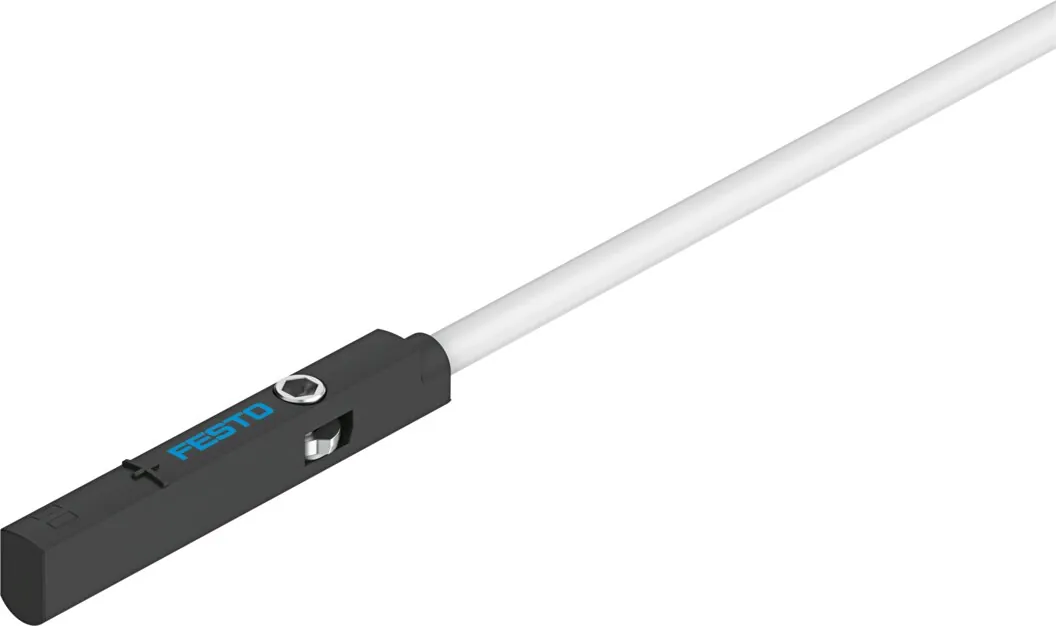

В блоке «Принадлежности» на этой странице: датчики и кабели (24), подключение воздуха (24). Например: SMT-10M-PS-24V-E-2,5-L-OE, QS-G1/8-8. Подобраны по каталогу Festo для этого размера.

07Есть ли на HGP-25-A-B-SSK документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo HGP; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит HGP-25-A-B-SSK и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HGP-25-A-B-SSK в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09HGP-25-A-B-SSK — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 539635; ввоз официальный, с грузовой таможенной декларацией.

10Чем заменить HGP-25-A-B-SSK?

Производитель снял HGP-25-A-B-SSK с производства: по данным Festo позиция была доступна до 2024 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
