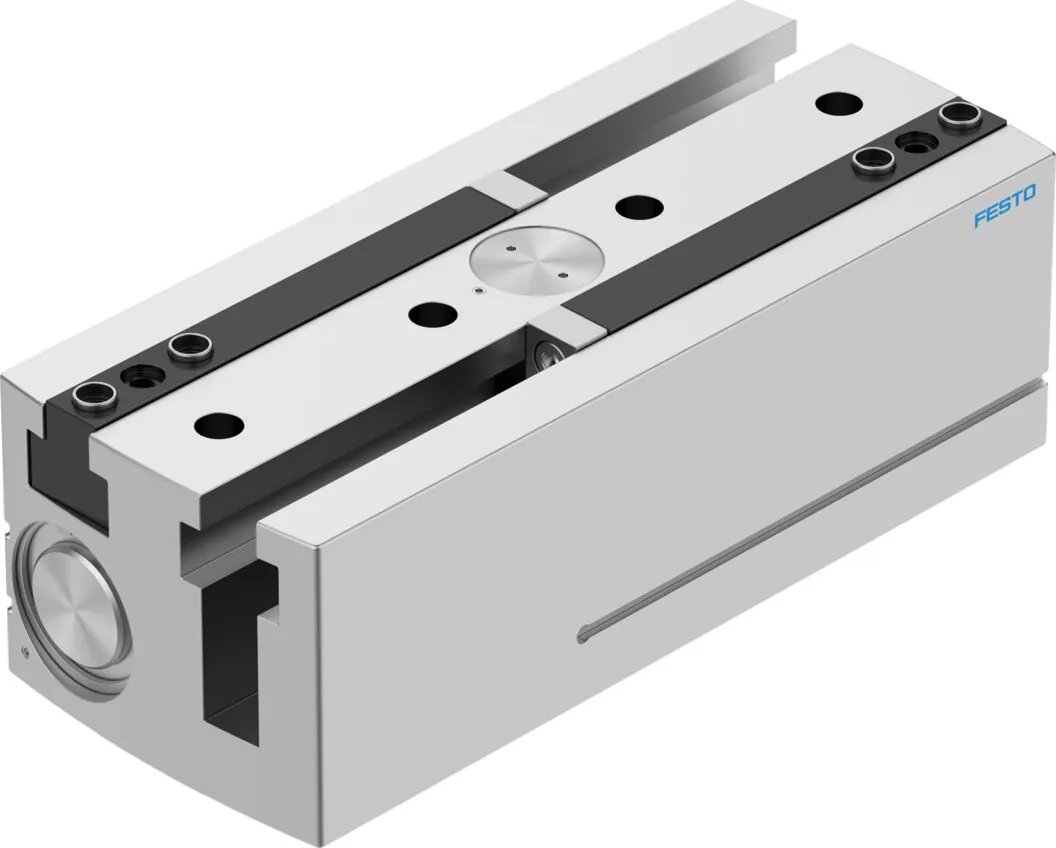

FestoПараллельный захват

HGPL-63-150-A-B

GTIN 4052568269319 Оригинал Festo

Параллельный захват Festo HGPL-63-150-A-B: 63; g1/8; at 0.6 МПа (6 бар, 87 psi), closing; 2742 Н; 150 мм.

Размер
63
Присоединение
G1/8
Ход каждой губки захвата
150 мм
Макс. точность повторения
< 0,2 мм
Макс. угловой люфт захвата ax, ay
< 0,2 °
Масса
18,10 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Ход каждой губки захвата

Обозначение

Что означает HGPL-63-150-A-B

  1. HGPLСерия

    Параллельный захват

  2. 63Типоразмер

    63 мм

  3. 150Ход на губку

    150 мм

  4. AОпрос положения

    Для датчиков положения

  5. BПоколение

    Оптимизированное исполнение

Характеристики

Технические данные HGPL-63-150-A-B

Основные

Размер
63
Ход каждой губки захвата
150 мм
Макс. точность повторения
< 0,2 мм
Макс. угловой люфт захвата ax, ay
< 0,2 °
Макс. люфт губок захвата Sz
< 0,05 мм
Симметрично относительно оси
<= 0,2 мм
Точность повторения, захват
< 0,03 мм
Кол-во губок захватов
2
Привод
Пневматический
Положение при сборке
Любое
Режим работы
Двустороннего действия
Функция захвата
Параллельный
Гарантированное усилие захвата
Без
Тип конструкции
Двойной поршень; Направляющая; Золотниковый; Т-образный; Рейка и шестерня
Определение позиции
Для герконов
Суммарное усилие захвата
At 0.6 МПа (6 бар, 87 psi), closing; 2742 Н
Макс. частота работы захвата
< 1 Гц
Мин, время открытия при 6 бар
1020 мс
Мин, время закрытия при 6 бар
850 мс
Maкс. вес на внешний палец захвата
940 г
Усилие на губке
At 0.6 МПа (6 бар, 87 psi) closing; 1371 Н
Массовый момент инерции
2247,54 кг·см²
Макс. усилие на губку захвата Fz, статическое
9000 Н
Макс. момент на захвате Mx, статич.
300 Н·м
Макс. момент на захвате My, статич.
200 Н·м
Макс. момент на захвате Mz, статич.
250 Н·м
Интервалы между смазкой направляющих
5 млн переключений
Тип крепления
Внутренняя резьба и центрирующая втулка; Со сквозным отверстием и центрирующей втулкой
Пневматическое присоединение
G1/8

Условия работы

Рабочее давление
3 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
18100 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Деформируемый алюминиевый сплав, анодированный
Материал губок захвата
Сталь закалённая

Принадлежности

Что подходит к HGPL-63-150-A-B

По разделу «Принадлежности» каталога Festo — для размера 63. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели24
Подключение воздуха24
Крепление6
Сменные части4

Документы

Документация

PDFТаблица данных HGPL-63-150-A-BPDF · Festo · на русскомPDFКаталог Festo HGPLPDF · на английском · Festo, 2026HGPLВсе исполнения серии19 позиций, подбор по параметрам

FAQ

Частые вопросы

HGPL-63-150-A-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HGPL-63-150-A-B?

Параллельный захват Festo HGPL-63-150-A-B, артикул 3361494: размер — 63; присоединение — G1/8; ход каждой губки захвата — 150 мм; макс. точность повторения — < 0,2 мм; макс. угловой люфт захвата ax, ay — < 0,2 °; масса — 18,10 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает параллельный захват?

Его губки сходятся и расходятся параллельно друг другу. Захват подбирают по размеру и массе детали, ходу губок и усилию захвата.

03При каком давлении и температуре работает HGPL-63-150-A-B?

По таблице данных Festo: рабочее давление — 3 … 8 бар; температура окружающей среды — 5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен HGPL-63-150-A-B?

Материал корпуса — деформируемый алюминиевый сплав, анодированный; материал губок захвата — сталь закалённая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение HGPL-63-150-A-B?

HGPL — параллельный захват; 63 — типоразмер: 63 мм; 150 — ход на губку: 150 мм; A — опрос положения: для датчиков положения; B — поколение: оптимизированное исполнение.

06Какие исполнения есть в серии HGPL, кроме HGPL-63-150-A-B?

В серии «Параллельный захват HGPL» — 19 позиций. У HGPL-63-150-A-B: ход каждой губки захвата — 150 мм. Другие варианты (ход каждой губки захвата: 60 мм, 100 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к HGPL-63-150-A-B?

В блоке «Принадлежности» на этой странице: датчики и кабели (24), подключение воздуха (24), крепление (6), сменные части (4). Например: SMT-8G-PS-24V-E-2,5Q-OE, QS-G1/8-8, ZBH-15, BUB-HGPL-63. Подобраны по каталогу Festo для этого размера.

08Есть ли на HGPL-63-150-A-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo HGPL; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит HGPL-63-150-A-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HGPL-63-150-A-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10HGPL-63-150-A-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 3361494; ввоз официальный, с грузовой таможенной декларацией.
