FestoМодуль перемещения

HSP-12-AP-SD-WR

GTIN 4052568167561 Оригинал Festo

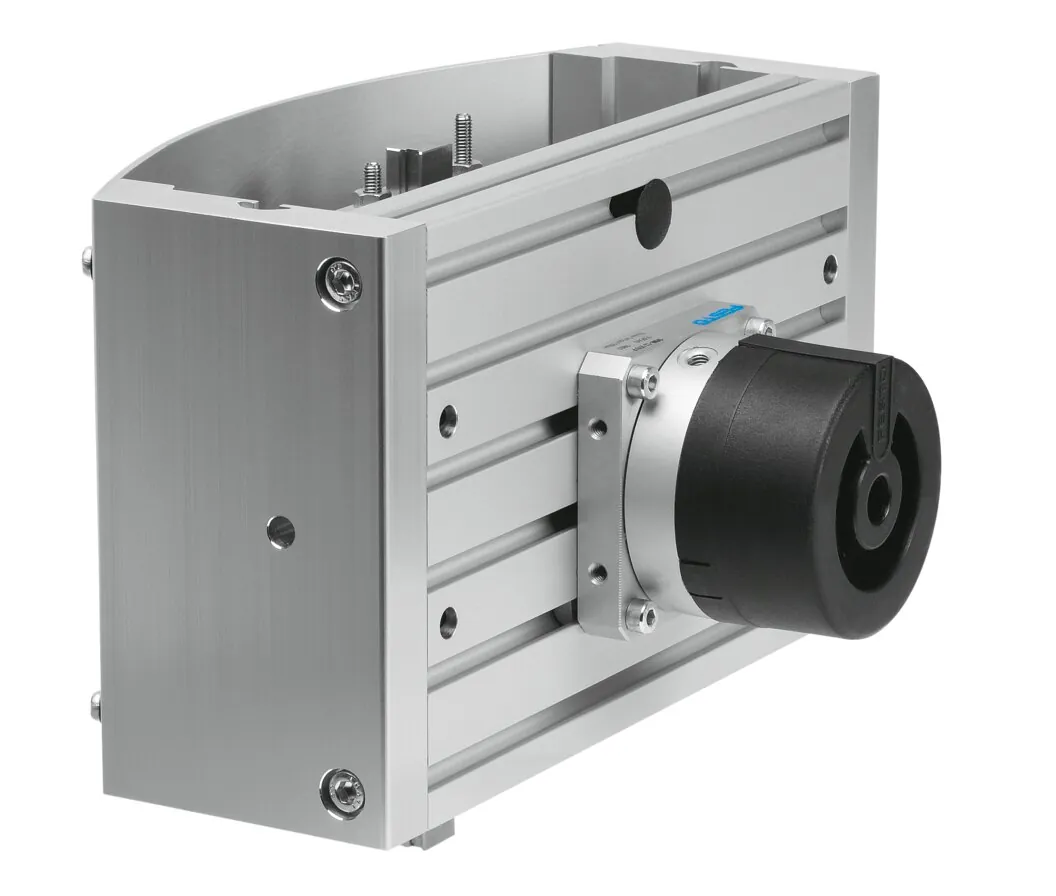

Модуль перемещения Festo HSP-12-AP-SD-WR: с неполноповоротным приводом, защитной крышкой и модулем позиции ожидания справа.

Размер
12
Минимальное время цикла
0,6 с
Ход Y
52 … 68 мм
Ход Z
20 … 30 мм
Максимальный Z-ход, позиция ожидания
15 мм
Масса
2,60 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает HSP-12-AP-SD-WR

  1. HSPСерия

    Модуль перемещения

  2. 12Типоразмер

    12 мм

  3. APПривод

    Пневматический неполноповоротный привод

  4. SDЗащитные устройства

    Защитный кожух

  5. WRМодуль позиции ожидания

    Вправо

Характеристики

Технические данные HSP-12-AP-SD-WR

Основные

Размер
12
Максимальный Z-ход, позиция ожидания
15 мм
Ход Y
52 … 68 мм
Ход Z
20 … 30 мм
Ход Z, рабочий ход
15 мм
Демпфирование
CC: амортизаторы с обеих сторон; Плавная характеристика
Положение при сборке
Направляющая рейка; Вертикальный
Режим работы
Двустороннего действия
Тип конструкции
Поперечина; Поворотный модуль; Позиция ожидания альтернативно слева; последовательность перемещения по направляющей
Определение позиции
Для герконов
Защита от скручивания/направляющая
Поперечина
Минимальное время цикла
0,6 с
Точность повторения
±0,01 мм
Макс. момент Mx, динамич.
1,1 Н·м
Макс. момент Mx, статич.
5 Н·м
Макс. момент My, динамич.
1,1 Н·м
Макс. момент My, статич.
5 Н·м
Макс. момент Mz, динамич.
1,1 Н·м
Макс. момент Mz, статич.
5 Н·м
Максимальная эффективная нагрузка
0,5 кг
Теоретическое усилие при 6 бар
40 Н
Крепление спереди блока
Со сквозным отверстием
Тип крепления
Со сквозным отверстием; С гайками для щели
Пневматическое подключение, позиция ожидания
M3
Пневматическое присоединение
M5

Условия работы

Рабочее давление
4 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
0 … 60 °C

Масса

Вес продукта
2600 г

Материалы

Материал монтажной плиты
Алюминиевый сплав
Материал крестоообразной направляющей
Закаленная сталь
Материал боковых панелей
Алюминиевый сплав

Принадлежности

Что подходит к HSP-12-AP-SD-WR

По разделу «Принадлежности» каталога Festo — для размера 12. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели9
Подключение воздуха22
Крепление6
Прочее1

Документы

Документация

PDFТаблица данных HSP-12-AP-SD-WRPDF · Festo · на русскомPDFКаталог Festo HSPPDF · на английском · Festo, 2026HSPВсе исполнения серии24 позиции, подбор по параметрам

FAQ

Частые вопросы

HSP-12-AP-SD-WR: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HSP-12-AP-SD-WR?

Модуль перемещения Festo HSP-12-AP-SD-WR, артикул 533601: размер — 12; минимальное время цикла — 0,6 с; ход Y — 52 … 68 мм; ход Z — 20 … 30 мм; максимальный Z-ход, позиция ожидания — 15 мм; масса — 2,60 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает HSP-12-AP-SD-WR?

По таблице данных Festo: рабочее давление — 4 … 8 бар; температура окружающей среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

03Из каких материалов изготовлен HSP-12-AP-SD-WR?

Материал монтажной плиты — алюминиевый сплав; материал крестоообразной направляющей — закаленная сталь; материал боковых панелей — алюминиевый сплав. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение HSP-12-AP-SD-WR?

HSP — модуль перемещения; 12 — типоразмер: 12 мм; AP — привод: пневматический неполноповоротный привод; SD — защитные устройства: защитный кожух; WR — модуль позиции ожидания: вправо.

05Какие исполнения есть в серии HSP, кроме HSP-12-AP-SD-WR?

В серии «Модуль перемещения HSP» — 24 позиции. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к HSP-12-AP-SD-WR?

В блоке «Принадлежности» на этой странице: датчики и кабели (9), подключение воздуха (22), крепление (6), прочее (1). Например: SMT-8M-A-PS-24V-E-0,3-M8D, QSM-M5-6, BSD-HSP-12, MKRP-1. Подобраны по каталогу Festo для этого размера.

07Есть ли на HSP-12-AP-SD-WR документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo HSP; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит HSP-12-AP-SD-WR и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HSP-12-AP-SD-WR в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09HSP-12-AP-SD-WR — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 533601; ввоз официальный, с грузовой таможенной декларацией.
