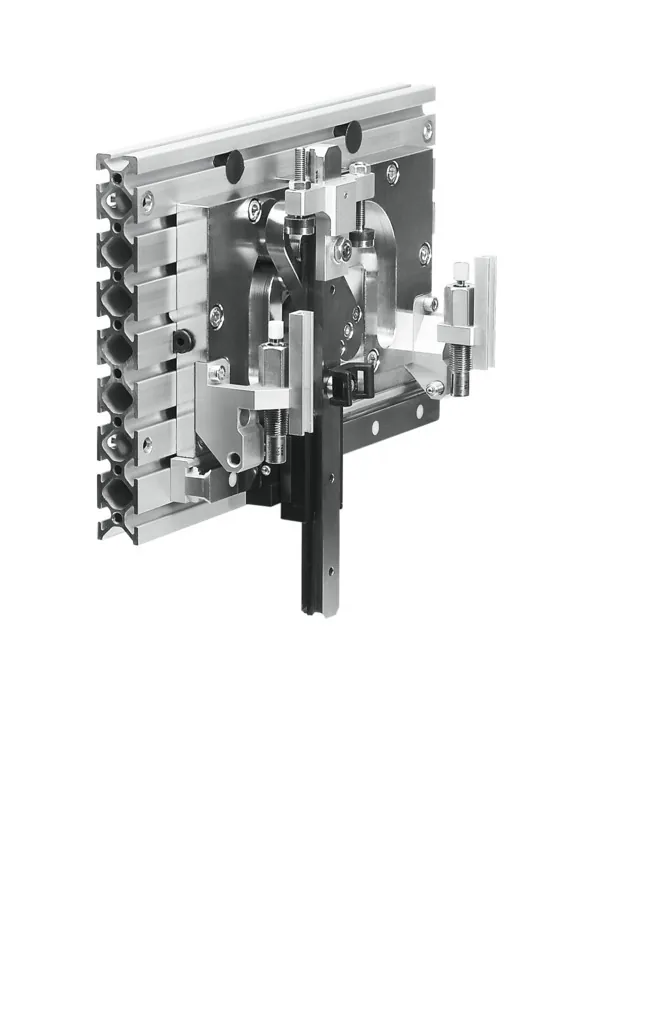

FestoМодуль перемещения

HSP-12-AS

GTIN 4052568167608 Оригинал Festo

Модуль перемещения Festo HSP-12-AS: вариант без привода с подшипником и валом.

Размер
12
Минимальное время цикла
0,6 с
Ход Y
52 … 68 мм
Ход Z
20 … 30 мм
Ход Z, рабочий ход
15 мм
Масса
1,80 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает HSP-12-AS

  1. HSPСерия

    Модуль перемещения

  2. 12Типоразмер

    12 мм

  3. ASПривод

    Приводной вал

Характеристики

Технические данные HSP-12-AS

Основные

Размер
12
Ход Y
52 … 68 мм
Ход Z
20 … 30 мм
Ход Z, рабочий ход
15 мм
Демпфирование
CC: амортизаторы с обеих сторон; Плавная характеристика
Положение при сборке
Направляющая рейка; Вертикальный
Тип конструкции
Приводной вал; Поперечина; последовательность перемещения по направляющей
Определение позиции
Для герконов
Защита от скручивания/направляющая
Поперечина
Минимальное время цикла
0,6 с
Точность повторения
±0,01 мм
Макс. приводной момент на валу
1,25 Н·м
Макс. осевое усилие на валу
18 Н
Макс. момент Mx, динамич.
1,1 Н·м
Макс. момент Mx, статич.
5 Н·м
Макс. момент My, динамич.
1,1 Н·м
Макс. момент My, статич.
5 Н·м
Макс. момент Mz, динамич.
1,1 Н·м
Макс. момент Mz, статич.
5 Н·м
Максимальная эффективная нагрузка
0,5 кг
Макс. радиальное усилие на приводном валу
45 Н
Теоретическое усилие при 6 бар
40 Н
Крепление спереди блока
Со сквозным отверстием
Тип крепления
Со сквозным отверстием; С гайками для щели

Условия работы

Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
0 … 60 °C

Масса

Вес продукта
1800 г

Материалы

Материал монтажной плиты
Алюминиевый сплав
Материал крестоообразной направляющей
Закаленная сталь
Материал боковых панелей
Алюминиевый сплав

Принадлежности

Что подходит к HSP-12-AS

По разделу «Принадлежности» каталога Festo — для размера 12.

Датчики и кабели9
Крепление6
Прочее1

Документы

Документация

PDFТаблица данных HSP-12-ASPDF · Festo · на русскомPDFКаталог Festo HSPPDF · на английском · Festo, 2026HSPВсе исполнения серии24 позиции, подбор по параметрам

FAQ

Частые вопросы

HSP-12-AS: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HSP-12-AS?

Модуль перемещения Festo HSP-12-AS, артикул 533605: размер — 12; минимальное время цикла — 0,6 с; ход Y — 52 … 68 мм; ход Z — 20 … 30 мм; ход Z, рабочий ход — 15 мм; масса — 1,80 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать HSP-12-AS?

По таблице данных Festo: температура окружающей среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

03Из каких материалов изготовлен HSP-12-AS?

Материал монтажной плиты — алюминиевый сплав; материал крестоообразной направляющей — закаленная сталь; материал боковых панелей — алюминиевый сплав. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение HSP-12-AS?

HSP — модуль перемещения; 12 — типоразмер: 12 мм; AS — привод: приводной вал.

05Какие исполнения есть в серии HSP, кроме HSP-12-AS?

В серии «Модуль перемещения HSP» — 24 позиции. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к HSP-12-AS?

В блоке «Принадлежности» на этой странице: датчики и кабели (9), крепление (6), прочее (1). Например: SMT-8M-A-PS-24V-E-0,3-M8D, BSD-HSP-12, MKRP-1. Подобраны по каталогу Festo для этого размера.

07Есть ли на HSP-12-AS документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo HSP; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит HSP-12-AS и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HSP-12-AS в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09HSP-12-AS — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 533605; ввоз официальный, с грузовой таможенной декларацией.
