FestoМодуль перемещения

HSP-16-AP

GTIN 4052568167622 Оригинал Festo

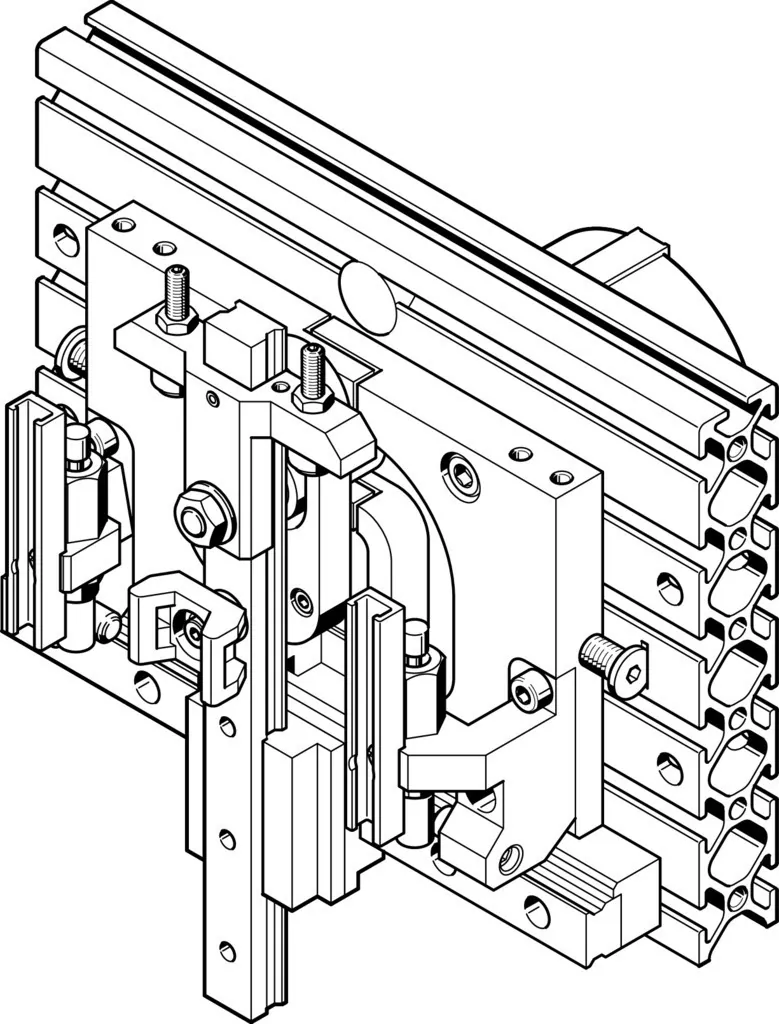

Модуль перемещения Festo HSP-16-AP: с неполноповоротным приводом.

Размер
16
Минимальное время цикла
0,8 с
Ход Y
90 … 110 мм
Ход Z
35 … 50 мм
Ход Z, рабочий ход
20 мм
Масса
3,30 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает HSP-16-AP

  1. HSPСерия

    Модуль перемещения

  2. 16Типоразмер

    16 мм

  3. APПривод

    Пневматический неполноповоротный привод

Характеристики

Технические данные HSP-16-AP

Основные

Размер
16
Ход Y
90 … 110 мм
Ход Z
35 … 50 мм
Ход Z, рабочий ход
20 мм
Демпфирование
CC: амортизаторы с обеих сторон; Плавная характеристика
Положение при сборке
Направляющая рейка; Вертикальный
Режим работы
Двустороннего действия
Тип конструкции
Поперечина; Поворотный модуль; последовательность перемещения по направляющей
Определение позиции
Для герконов
Защита от скручивания/направляющая
Поперечина
Минимальное время цикла
0,8 с
Точность повторения
±0,01 мм
Макс. момент Mx, динамич.
2,4 Н·м
Макс. момент Mx, статич.
10 Н·м
Макс. момент My, динамич.
2,4 Н·м
Макс. момент My, статич.
10 Н·м
Макс. момент Mz, динамич.
2,4 Н·м
Макс. момент Mz, статич.
10 Н·м
Максимальная эффективная нагрузка
1 кг
Теоретическое усилие при 6 бар
50 Н
Крепление спереди блока
Со сквозным отверстием
Тип крепления
Со сквозным отверстием; С гайками для щели
Пневматическое присоединение
M5

Условия работы

Рабочее давление
4 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
0 … 60 °C

Масса

Вес продукта
3300 г

Материалы

Материал монтажной плиты
Алюминиевый сплав
Материал крестоообразной направляющей
Закаленная сталь
Материал боковых панелей
Алюминиевый сплав

Принадлежности

Что подходит к HSP-16-AP

По разделу «Принадлежности» каталога Festo — для размера 16. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели9
Подключение воздуха22
Крепление6
Прочее1
