FestoМодуль перемещения

HSP-16-AS-SD

GTIN 4052568167691 Оригинал Festo

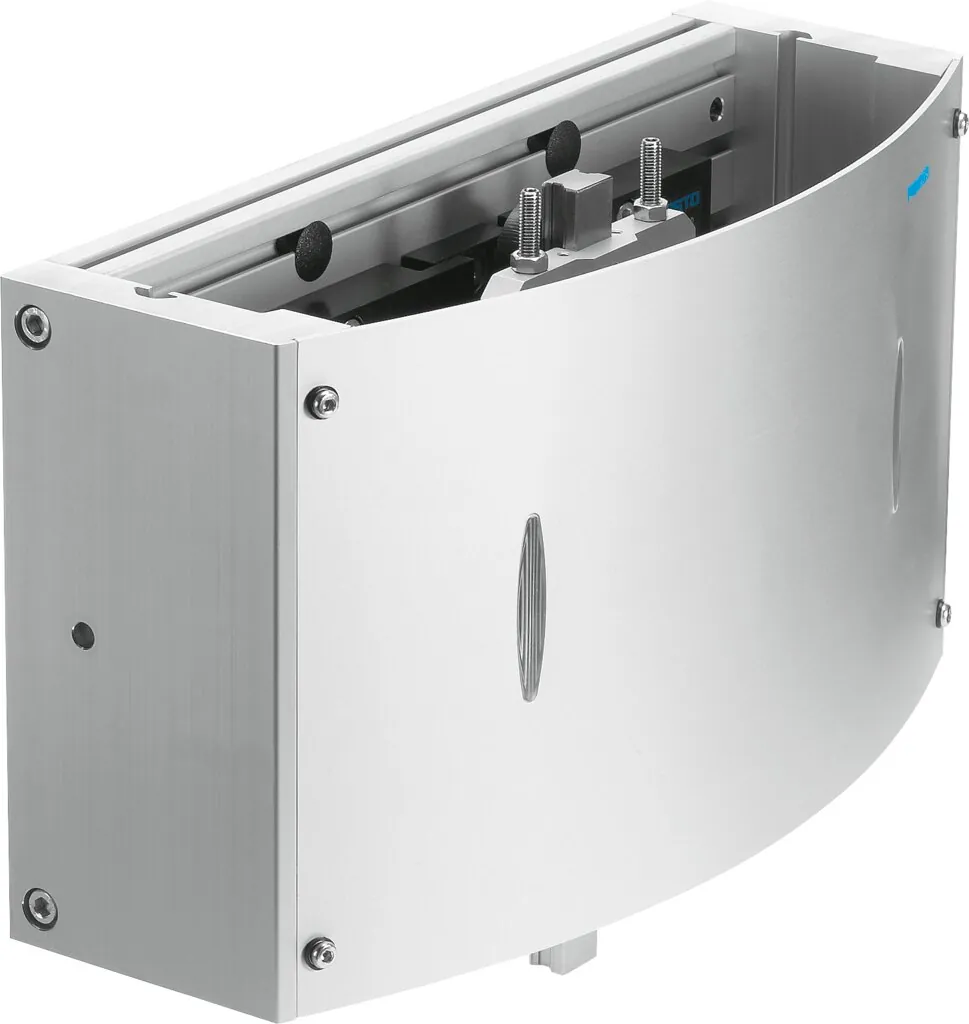

Модуль перемещения Festo HSP-16-AS-SD: вариант без привода с подшипником и валом, включая защитную крышку.

Размер
16
Минимальное время цикла
0,8 с
Ход Y
90 … 110 мм
Ход Z
35 … 50 мм
Ход Z, рабочий ход
20 мм
Масса
4,30 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает HSP-16-AS-SD

  1. HSPСерия

    Модуль перемещения

  2. 16Типоразмер

    16 мм

  3. ASПривод

    Приводной вал

  4. SDЗащитные устройства

    Защитный кожух

Характеристики

Технические данные HSP-16-AS-SD

Основные

Размер
16
Ход Y
90 … 110 мм
Ход Z
35 … 50 мм
Ход Z, рабочий ход
20 мм
Демпфирование
CC: амортизаторы с обеих сторон; Плавная характеристика
Положение при сборке
Направляющая рейка; Вертикальный
Тип конструкции
Приводной вал; Поперечина; последовательность перемещения по направляющей
Определение позиции
Для герконов
Защита от скручивания/направляющая
Поперечина
Минимальное время цикла
0,8 с
Точность повторения
±0,01 мм
Макс. приводной момент на валу
2,5 Н·м
Макс. осевое усилие на валу
30 Н
Макс. момент Mx, динамич.
2,4 Н·м
Макс. момент Mx, статич.
10 Н·м
Макс. момент My, динамич.
2,4 Н·м
Макс. момент My, статич.
10 Н·м
Макс. момент Mz, динамич.
2,4 Н·м
Макс. момент Mz, статич.
10 Н·м
Максимальная эффективная нагрузка
1 кг
Макс. радиальное усилие на приводном валу
75 Н
Теоретическое усилие при 6 бар
50 Н
Крепление спереди блока
Со сквозным отверстием
Тип крепления
Со сквозным отверстием; С гайками для щели

Условия работы

Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
0 … 60 °C

Масса

Вес продукта
4300 г

Материалы

Материал монтажной плиты
Алюминиевый сплав
Материал крестоообразной направляющей
Закаленная сталь
Материал боковых панелей
Алюминиевый сплав

Принадлежности

Что подходит к HSP-16-AS-SD

По разделу «Принадлежности» каталога Festo — для размера 16.

Датчики и кабели9
Крепление6
Прочее1

Документы

Документация

PDFТаблица данных HSP-16-AS-SDPDF · Festo · на русскомPDFКаталог Festo HSPPDF · на английском · Festo, 2026HSPВсе исполнения серии24 позиции, подбор по параметрам

FAQ

Частые вопросы

HSP-16-AS-SD: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HSP-16-AS-SD?

Модуль перемещения Festo HSP-16-AS-SD, артикул 533614: размер — 16; минимальное время цикла — 0,8 с; ход Y — 90 … 110 мм; ход Z — 35 … 50 мм; ход Z, рабочий ход — 20 мм; масса — 4,30 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать HSP-16-AS-SD?

По таблице данных Festo: температура окружающей среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

03Из каких материалов изготовлен HSP-16-AS-SD?

Материал монтажной плиты — алюминиевый сплав; материал крестоообразной направляющей — закаленная сталь; материал боковых панелей — алюминиевый сплав. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение HSP-16-AS-SD?

HSP — модуль перемещения; 16 — типоразмер: 16 мм; AS — привод: приводной вал; SD — защитные устройства: защитный кожух.

05Какие исполнения есть в серии HSP, кроме HSP-16-AS-SD?

В серии «Модуль перемещения HSP» — 24 позиции. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к HSP-16-AS-SD?

В блоке «Принадлежности» на этой странице: датчики и кабели (9), крепление (6), прочее (1). Например: SMT-8M-A-PS-24V-E-0,3-M8D, BSD-HSP-16, MKRP-2. Подобраны по каталогу Festo для этого размера.

07Есть ли на HSP-16-AS-SD документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo HSP; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит HSP-16-AS-SD и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HSP-16-AS-SD в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09HSP-16-AS-SD — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 533614; ввоз официальный, с грузовой таможенной декларацией.
