FestoМодуль перемещения

HSP-25-AP-SD

GTIN 4052568167714 Оригинал Festo

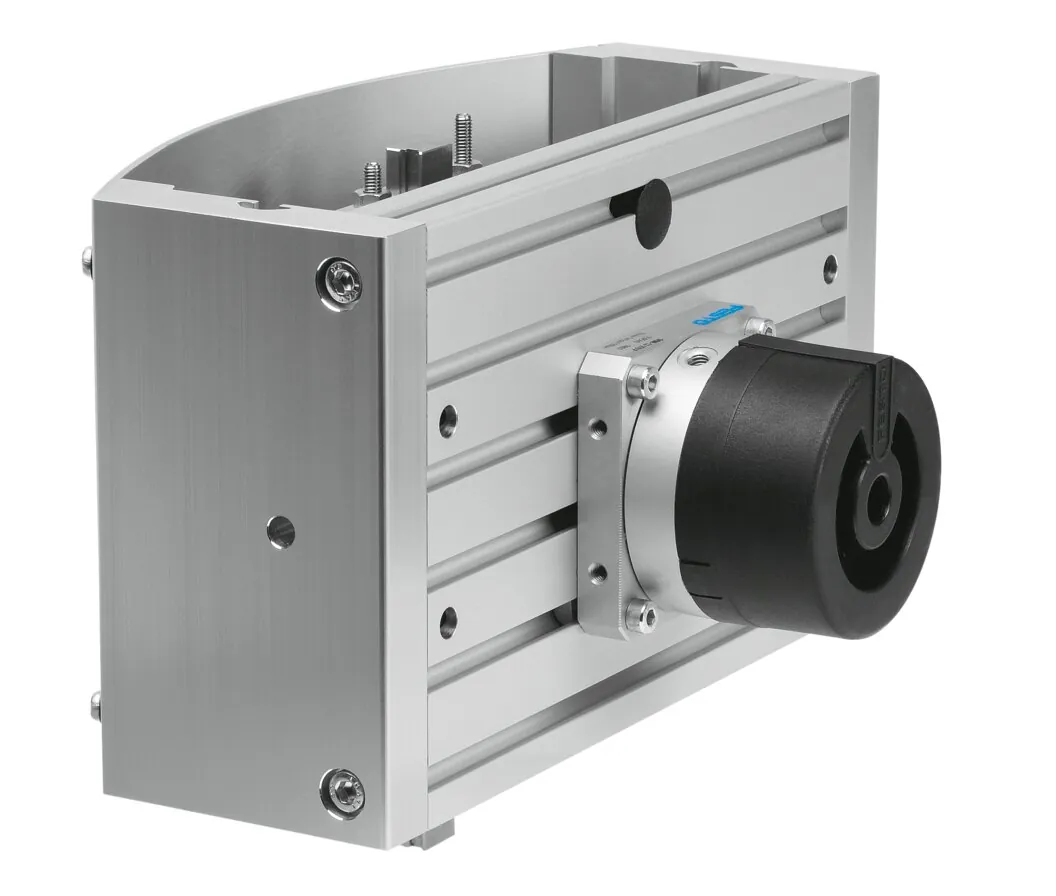

Модуль перемещения Festo HSP-25-AP-SD: с неполноповоротным приводом и защитной крышкой.

Размер
25
Минимальное время цикла
1 с
Ход Y
130 … 170 мм
Ход Z
50 … 70 мм
Ход Z, рабочий ход
25 мм
Масса
7,60 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает HSP-25-AP-SD

  1. HSPСерия

    Модуль перемещения

  2. 25Типоразмер

    25 мм

  3. APПривод

    Пневматический неполноповоротный привод

  4. SDЗащитные устройства

    Защитный кожух

Характеристики

Технические данные HSP-25-AP-SD

Основные

Размер
25
Ход Y
130 … 170 мм
Ход Z
50 … 70 мм
Ход Z, рабочий ход
25 мм
Демпфирование
CC: амортизаторы с обеих сторон; Плавная характеристика
Положение при сборке
Направляющая рейка; Вертикальный
Режим работы
Двустороннего действия
Тип конструкции
Поперечина; Поворотный модуль; последовательность перемещения по направляющей
Определение позиции
Для герконов
Защита от скручивания/направляющая
Поперечина
Минимальное время цикла
1 с
Точность повторения
±0,02 мм
Макс. момент Mx, динамич.
3,2 Н·м
Макс. момент Mx, статич.
15 Н·м
Макс. момент My, динамич.
3,2 Н·м
Макс. момент My, статич.
15 Н·м
Макс. момент Mz, динамич.
3,2 Н·м
Макс. момент Mz, статич.
15 Н·м
Максимальная эффективная нагрузка
1,5 кг
Теоретическое усилие при 6 бар
65 Н
Крепление спереди блока
Со сквозным отверстием
Тип крепления
Со сквозным отверстием; С гайками для щели
Пневматическое присоединение
M5

Условия работы

Рабочее давление
4 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
0 … 60 °C

Масса

Вес продукта
7600 г

Материалы

Материал монтажной плиты
Алюминиевый сплав
Материал крестоообразной направляющей
Закаленная сталь
Материал боковых панелей
Алюминиевый сплав

Принадлежности

Что подходит к HSP-25-AP-SD

По разделу «Принадлежности» каталога Festo — для размера 25. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели9
Подключение воздуха22
Крепление6
Прочее1

Документы

Документация

PDFТаблица данных HSP-25-AP-SDPDF · Festo · на русскомPDFКаталог Festo HSPPDF · на английском · Festo, 2026HSPВсе исполнения серии24 позиции, подбор по параметрам

FAQ

Частые вопросы

HSP-25-AP-SD: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HSP-25-AP-SD?

Модуль перемещения Festo HSP-25-AP-SD, артикул 533616: размер — 25; минимальное время цикла — 1 с; ход Y — 130 … 170 мм; ход Z — 50 … 70 мм; ход Z, рабочий ход — 25 мм; масса — 7,60 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает HSP-25-AP-SD?

По таблице данных Festo: рабочее давление — 4 … 8 бар; температура окружающей среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

03Из каких материалов изготовлен HSP-25-AP-SD?

Материал монтажной плиты — алюминиевый сплав; материал крестоообразной направляющей — закаленная сталь; материал боковых панелей — алюминиевый сплав. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение HSP-25-AP-SD?

HSP — модуль перемещения; 25 — типоразмер: 25 мм; AP — привод: пневматический неполноповоротный привод; SD — защитные устройства: защитный кожух.

05Какие исполнения есть в серии HSP, кроме HSP-25-AP-SD?

В серии «Модуль перемещения HSP» — 24 позиции. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к HSP-25-AP-SD?

В блоке «Принадлежности» на этой странице: датчики и кабели (9), подключение воздуха (22), крепление (6), прочее (1). Например: SMT-8M-A-PS-24V-E-0,3-M8D, QSM-M5-6, BSD-HSP-25, MKRP-3. Подобраны по каталогу Festo для этого размера.

07Есть ли на HSP-25-AP-SD документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo HSP; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит HSP-25-AP-SD и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HSP-25-AP-SD в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09HSP-25-AP-SD — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 533616; ввоз официальный, с грузовой таможенной декларацией.
