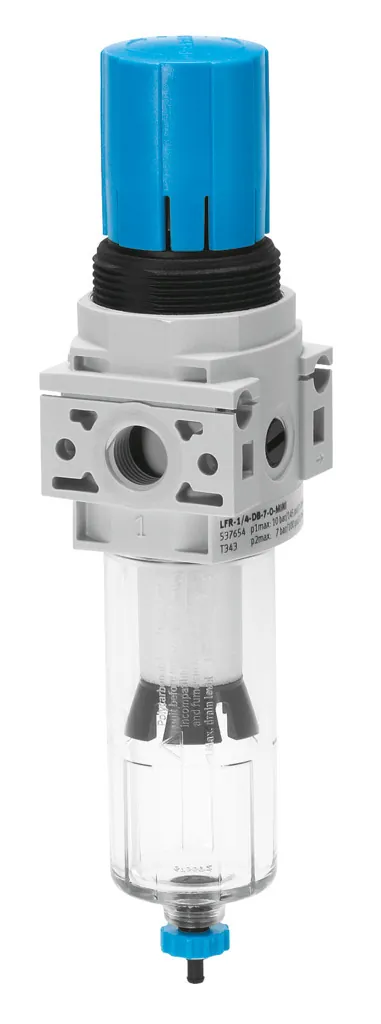

FestoФильтр-регулятор давления

LFR-1/4-DB-7-5M-O-MINI-H

GTIN 4052568088583 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2024 года. Подберём замену

Фильтр-регулятор давления Festo LFR-1/4-DB-7-5M-O-MINI-H: макс. выходное давление. 7 бар, без манометра, степень фильтрации 5 µm.

Размер
Mini
Присоединение 1
G1/4
Степень фильтрации
5 мкм
Диапазон давления управления
0,5 … 7 бар
Ширина
44 мм
Масса
200 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Степень фильтрации

Диапазон давления управления

Обозначение

Что означает LFR-1/4-DB-7-5M-O-MINI-H

  1. LFRСерия

    Фильтр-регулятор давления

  2. 1/4Пневматическое присоединение

    Внутренняя резьба G1/4

  3. DBИсполнение

    Серия D, полимерный корпус

  4. 7Диапазон регулирования давления

    0,5 … 7 бар (0,05 … 0,7 МПа)

  5. 5MТонкость фильтрации

    5 мкм

  6. OМанометр

    Без манометра

  7. MINIТипоразмер

    Шаг монтажа 40 мм (без соединительных плит)

  8. HОтвод конденсата

    Полуавтоматический

Характеристики

Технические данные LFR-1/4-DB-7-5M-O-MINI-H

Основные

Размер
Mini
Ширина
44 мм
Серия
DB
Фиксатор привода
Поворотная рукоятка с фиксацией
Положение при сборке
Вертикально +/- 5°
Степень фильтрации
5 мкм
Отвод конденсата
Полуавтоматический
Тип конструкции
Фильтр-регулятор без манометра
Функция контроллера
Со вторичным сбросом; с обратным протоком
Манометр
Подготовка для G1/8
Диапазон давления управления
0,5 … 7 бар
Макс. гистерезис давления
0,5 бар
Стандартный номинальный расход
>= 1000 л/мин
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [6:8:4]; Инертные газы
Тип крепления
Линейный монтаж; со сквозным отверстием; с монтажными скобками
Присоединение манометра
G1/8
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4

Условия работы

Рабочее давление
1,5 … 10 бар
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [-:9:-]; Инертные газы
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−5 … 50 °C
Температура окружающей среды
−5 … 50 °C

Масса

Вес продукта
200 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал рукоятки
POM
Материал фильтра
PE
Материал корпуса
PA с армированием
Материал стакана
PC

Принадлежности

Что подходит к LFR-1/4-DB-7-5M-O-MINI-H

По разделу «Принадлежности» каталога Festo — для размера 7. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22
Датчики и кабели4

Манометры10

Сменные части8

Документы

Документация

PDFТаблица данных LFR-1/4-DB-7-5M-O-MINI-HPDF · Festo · на русскомPDFКаталог Festo LFR-DPDF · на английском · Festo, 2023LFRВсе исполнения серии338 позиций, подбор по параметрам

FAQ

Частые вопросы

LFR-1/4-DB-7-5M-O-MINI-H: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у LFR-1/4-DB-7-5M-O-MINI-H?

Фильтр-регулятор давления Festo LFR-1/4-DB-7-5M-O-MINI-H, артикул 537646: размер — Mini; присоединение 1 — G1/4; степень фильтрации — 5 мкм; диапазон давления управления — 0,5 … 7 бар; ширина — 44 мм; масса — 200 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает фильтр-регулятор?

Объединяет фильтр и регулятор давления в одном корпусе: очищает сжатый воздух от частиц и конденсата и поддерживает заданное давление на выходе.

03При каком давлении и температуре работает LFR-1/4-DB-7-5M-O-MINI-H?

По таблице данных Festo: рабочее давление — 1,5 … 10 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух по ISO 8573-1:2010 [-:9:-], инертные газы.

04Из каких материалов изготовлен LFR-1/4-DB-7-5M-O-MINI-H?

Материал уплотнений — NBR; материал рукоятки — POM; материал фильтра — PE; материал корпуса — PA с армированием. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение LFR-1/4-DB-7-5M-O-MINI-H?

LFR — фильтр-регулятор давления; 1/4 — пневматическое присоединение: внутренняя резьба G1/4; DB — исполнение: серия D, полимерный корпус; 7 — диапазон регулирования давления: 0,5 … 7 бар (0,05 … 0,7 МПа); 5M — тонкость фильтрации: 5 мкм; O — манометр: без манометра; MINI — типоразмер: шаг монтажа 40 мм (без соединительных плит); H — отвод конденсата: полуавтоматический.

06Какие исполнения есть в серии LFR, кроме LFR-1/4-DB-7-5M-O-MINI-H?

В серии «Фильтр-регулятор давления LFR» — 338 позиций. У LFR-1/4-DB-7-5M-O-MINI-H: степень фильтрации — 5 мкм; диапазон давления управления — 0,5 … 7 бар. Другие варианты (степень фильтрации: 40 мкм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к LFR-1/4-DB-7-5M-O-MINI-H?

В блоке «Принадлежности» на этой странице: подключение воздуха (22), датчики и кабели (4), манометры (10), сменные части (8). Например: QS-G1/4-10, SPAU-P10R-T-R14M-L-PNLK-PNVBA-M12D, FMA-40-10-1/4-EN, LFP-D-MAXI-40M. Подобраны по каталогу Festo для этого размера.

08Есть ли на LFR-1/4-DB-7-5M-O-MINI-H документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo LFR-D; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит LFR-1/4-DB-7-5M-O-MINI-H и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте LFR-1/4-DB-7-5M-O-MINI-H в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10LFR-1/4-DB-7-5M-O-MINI-H — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 537646; ввоз официальный, с грузовой таможенной декларацией.

11Чем заменить LFR-1/4-DB-7-5M-O-MINI-H?

Производитель снял LFR-1/4-DB-7-5M-O-MINI-H с производства: по данным Festo позиция была доступна до 2024 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
