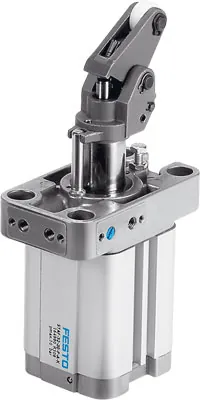

FestoСтопорный цилиндр

STAF-32-20-P-A-K

GTIN 4052568137298 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2022 года. Подберём замену

Стопорный цилиндр Festo STAF-32-20-P-A-K: с коромыслом и встроенной пластиной с фланцем. Этот продукт нельзя использовать во влажной среде. Возможен легкий переход на цилиндр двустороннего действия.

Диаметр поршня
32 мм
Ход
20 мм
Присоединение
M5
Тип конструкции
Шток с рычагом
Положение при сборке
Вертикальный
Масса
750 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные STAF-32-20-P-A-K

Основные

Ход
20 мм
Диаметр поршня
32 мм
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Вертикальный
Режим работы
Одностороннего действия; тянущее действие
Тип конструкции
Шток с рычагом
Определение позиции
Для герконов
Варианты
Односторонний шток
Защита от скручивания/направляющая
Направляющий стержень
Допустимая сила удара по выдвинутому штоку
480 Н
Тип крепления
Со сквозным отверстием
Пневматическое присоединение
M5

Условия работы

Рабочее давление
1,5 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Температура окружающей среды
0 … 60 °C

Масса

Вес продукта
750 г

Материалы

Замечания по материалу
Не содержит медь и PTFE
Материал крышки
Алюминий
Материал уплотнений
NBR
Материал корпуса
Алюминий
Материал штока
Легированная сталь, нержавеющая
Материал ролика
POM

Принадлежности

Что подходит к STAF-32-20-P-A-K

По разделу «Принадлежности» каталога Festo — для размера 32. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели17
Подключение воздуха22
Плиты и коллекторы2
Крепление1

Документы

Документация

PDFТаблица данных STAF-32-20-P-A-KPDF · Festo · на русскомPDFКаталог Festo STAPDF · на английском · Festo, 2020STAFВсе исполнения серии3 позиции, подбор по параметрам

FAQ

Частые вопросы

STAF-32-20-P-A-K: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у STAF-32-20-P-A-K?

Стопорный цилиндр Festo STAF-32-20-P-A-K, артикул 164880: диаметр поршня — 32 мм; ход — 20 мм; присоединение — M5; тип конструкции — шток с рычагом; положение при сборке — вертикальный; масса — 750 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен стопорный цилиндр?

Чтобы останавливать изделия на конвейере: шток выдвигается на пути детали или паллеты и принимает удар.

03При каком давлении и температуре работает STAF-32-20-P-A-K?

По таблице данных Festo: рабочее давление — 1,5 … 10 бар; температура окружающей среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен STAF-32-20-P-A-K?

Материал крышки — алюминий; материал уплотнений — NBR; материал корпуса — алюминий; материал штока — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии STAF, кроме STAF-32-20-P-A-K?

В серии «Стопорный цилиндр STAF» — 3 позиции. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к STAF-32-20-P-A-K?

В блоке «Принадлежности» на этой странице: датчики и кабели (17), подключение воздуха (22), плиты и коллекторы (2), крепление (1). Например: SMT-8M-A-PS-24V-E-0,3-M12, QSM-M5-6, ZVA-1, ABP-5-S. Подобраны по каталогу Festo для этого размера.

07Есть ли на STAF-32-20-P-A-K документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo STA; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит STAF-32-20-P-A-K и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте STAF-32-20-P-A-K в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09STAF-32-20-P-A-K — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 164880; ввоз официальный, с грузовой таможенной декларацией.

10Чем заменить STAF-32-20-P-A-K?

Производитель снял STAF-32-20-P-A-K с производства: по данным Festo позиция была доступна до 2022 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
