FestoСтопорный цилиндр

STAF-80-40-P-A-R

GTIN 4052568137311 Оригинал Festo

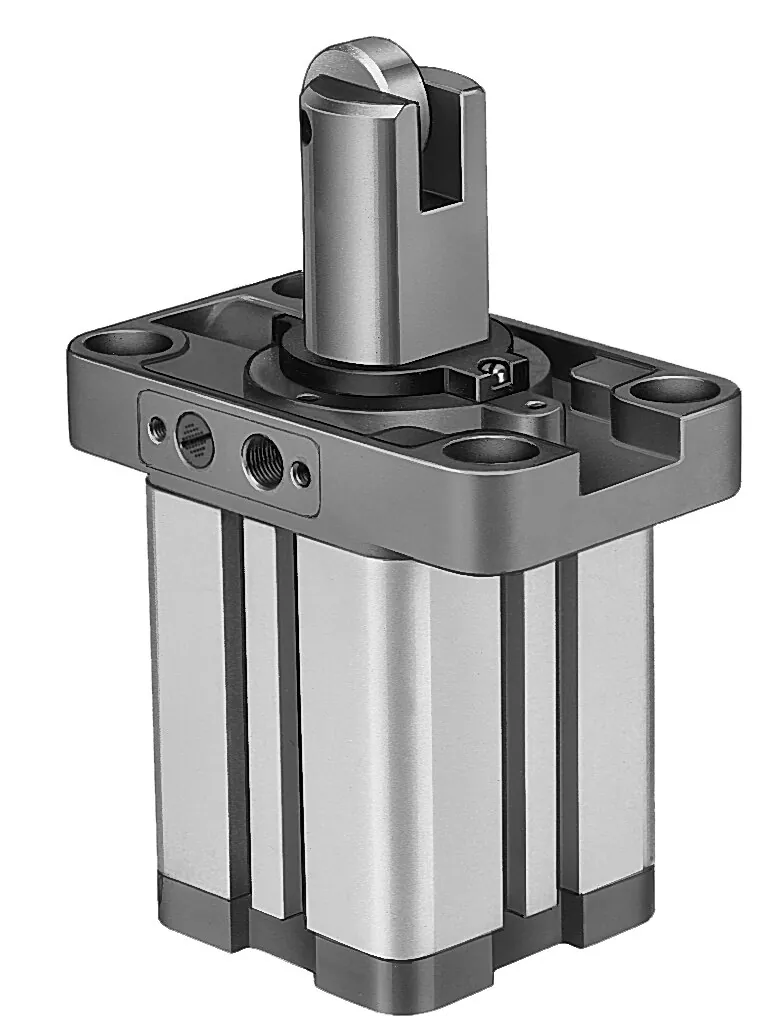

Стопорный цилиндр Festo STAF-80-40-P-A-R: с роликом и встроенной плитой с фланцем. Этот продукт нельзя использовать во влажной среде. Возможен легкий переход на цилиндр двустороннего действия.

Диаметр поршня
80 мм
Ход
40 мм
Присоединение
G1/8
Тип конструкции
Поршень; Шток с роликом
Положение при сборке
Любое
Масса
5,35 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Ход

Характеристики

Технические данные STAF-80-40-P-A-R

Основные

Ход
40 мм
Диаметр поршня
80 мм
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Режим работы
Одностороннего действия; тянущее действие
Тип конструкции
Поршень; Шток с роликом
Определение позиции
Для герконов
Варианты
Односторонний шток
Защита от скручивания/направляющая
Прямоугольный шток
Допустимая сила удара по выдвинутому штоку
13300 Н
Дупустимая боковая нагрузка во время операции переключения
4000 Н
Тип крепления
Со сквозным отверстием
Пневматическое присоединение
G1/8

Условия работы

Рабочее давление
1 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
0 … 60 °C

Масса

Вес продукта
5350 г

Материалы

Материал крышки
Алюминий
Материал уплотнений
NBR
Материал корпуса
Алюминий
Материал штока
Легированная сталь, нержавеющая
Материал ролика
Сталь

Принадлежности

Что подходит к STAF-80-40-P-A-R

По разделу «Принадлежности» каталога Festo — для размера 80. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели9
Подключение воздуха24
Крепление1

Документы

Документация

PDFТаблица данных STAF-80-40-P-A-RPDF · Festo · на русскомPDFКаталог Festo STAFPDF · на английском · Festo, 2026STAFВсе исполнения серии3 позиции, подбор по параметрам

FAQ

Частые вопросы

STAF-80-40-P-A-R: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у STAF-80-40-P-A-R?

Стопорный цилиндр Festo STAF-80-40-P-A-R, артикул 164894: диаметр поршня — 80 мм; ход — 40 мм; присоединение — G1/8; тип конструкции — поршень, шток с роликом; положение при сборке — любое; масса — 5,35 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен стопорный цилиндр?

Чтобы останавливать изделия на конвейере: шток выдвигается на пути детали или паллеты и принимает удар.

03При каком давлении и температуре работает STAF-80-40-P-A-R?

По таблице данных Festo: рабочее давление — 1 … 10 бар; температура окружающей среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен STAF-80-40-P-A-R?

Материал крышки — алюминий; материал уплотнений — NBR; материал корпуса — алюминий; материал штока — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии STAF, кроме STAF-80-40-P-A-R?

В серии «Стопорный цилиндр STAF» — 3 позиции. У STAF-80-40-P-A-R: ход — 40 мм. Другие варианты (ход: 30 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к STAF-80-40-P-A-R?

В блоке «Принадлежности» на этой странице: датчики и кабели (9), подключение воздуха (24), крепление (1). Например: SMT-8M-A-PS-24V-E-0,3-M8D, QS-G1/8-8, ABP-5-S1. Подобраны по каталогу Festo для этого размера.

07Есть ли на STAF-80-40-P-A-R документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo STAF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит STAF-80-40-P-A-R и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте STAF-80-40-P-A-R в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09STAF-80-40-P-A-R — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 164894; ввоз официальный, с грузовой таможенной декларацией.
