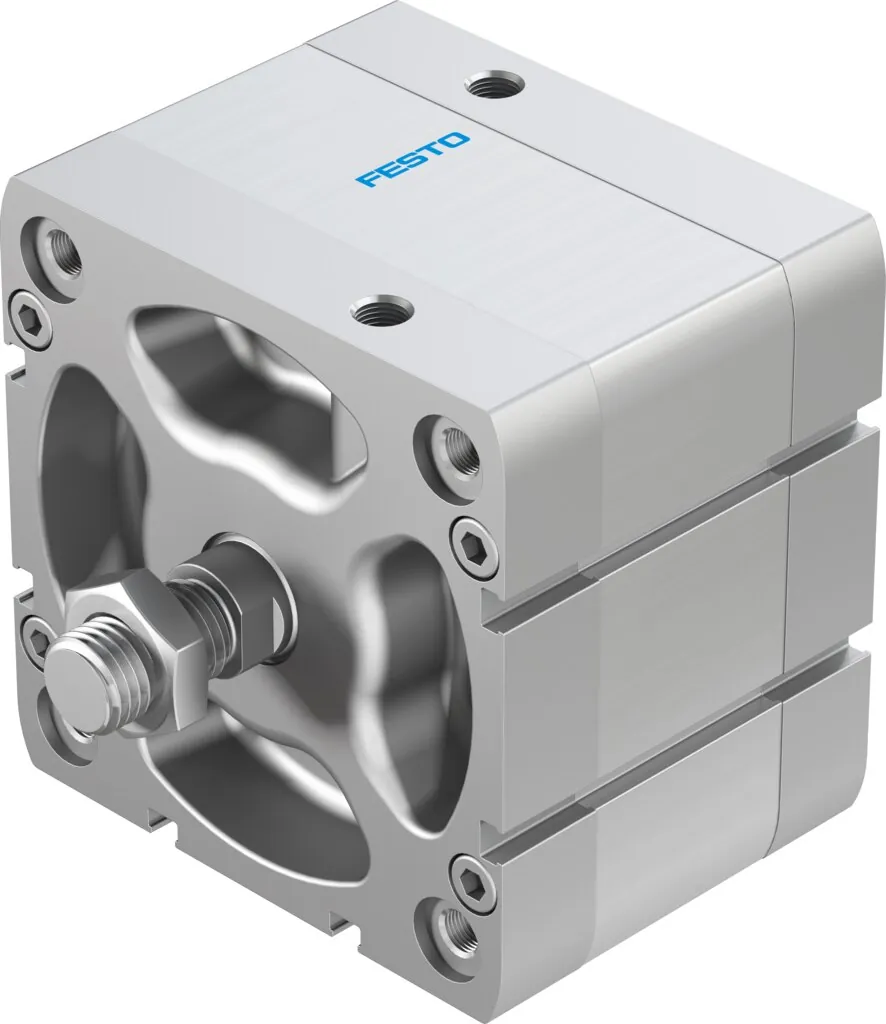

FestoКомпактный пневмоцилиндр ISO 21287

ADN-100-20-A-P-A

GTIN 4052568171650 Оригинал Festo

ADN-100-20-A-P-A — компактный пневмоцилиндр Festo по ISO 21287 с поршнем 100 мм и ходом 20 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 4712 Н на выдвижение и 4524 Н на втягивание.

Диаметр поршня
100 мм
Ход
20 мм
Усилие при 6 бар
4712 Н
Присоединение
G1/8
Резьба штока
M16x1,5
Масса
1,94 кг
