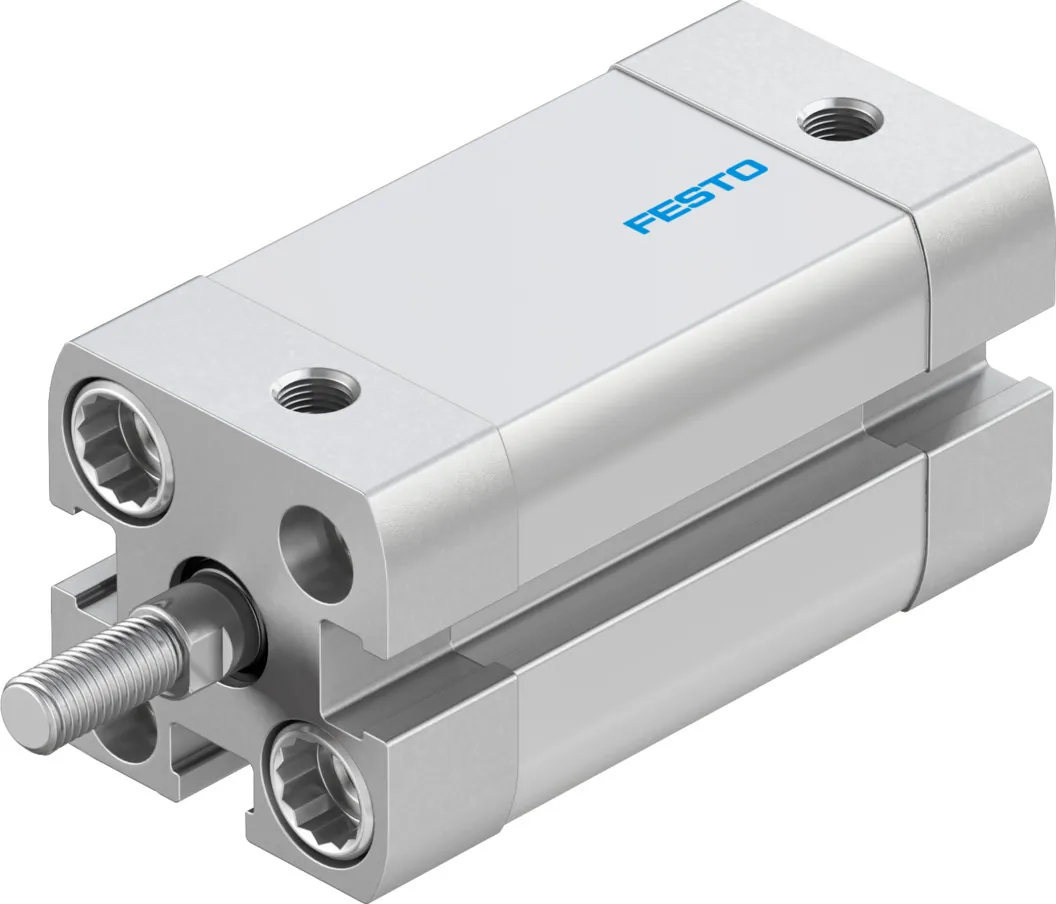

FestoКомпактный пневмоцилиндр

ADN-12-20-A-P-A

GTIN 4052568087159 Оригинал Festo

ADN-12-20-A-P-A — компактный пневмоцилиндр Festo с поршнем 12 мм и ходом 20 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 68 Н на выдвижение и 51 Н на втягивание.

Диаметр поршня
12 мм
Ход
20 мм
Усилие при 6 бар
68 Н
Присоединение
M5
Резьба штока
M5
Масса
88 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Исполнение

Другой ход или опции — собрать в конфигураторе ADN

Обозначение

Что означает ADN-12-20-A-P-A

  1. ADNСерия

    Компактный пневмоцилиндр

  2. 12Диаметр поршня

    12 мм

  3. 20Ход

    20 мм

  4. AРезьба штока

    Наружная резьба

  5. PДемпфирование

    Упругие демпфирующие кольца с двух сторон

  6. AОпрос положения

    С помощью датчиков положения

Характеристики

Технические данные ADN-12-20-A-P-A

Основные

Ход
20 мм
Диаметр поршня
12 мм
Резьба на штоке
M5
Основан на стандарте
ISO 21287
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Режим работы
Двустороннего действия
Конец штока
Наружная резьба
Определение позиции
Для герконов
Варианты
Односторонний шток
Энергия удара в крайних положениях
0,07 Дж
Теоретическое усилие при 6 бар, втягивание
51 Н
Теоретическое усилие при 6 бар, выдвижение
68 Н
Тип крепления
Со сквозным отверстием; с внутренней резьбой; с принадлежностями
Пневматическое присоединение
M5

Условия работы

Рабочее давление
1 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Класс чистоты помещения
Класс 6 по ISO
Температура окружающей среды
−20 … 80 °C

Масса

Масса изделия
88 г
Перемещаемая масса при ходе 0 мм
9 г
Дополнительный коэффициент массы на 10 мм хода
2 г
Базовый вес на 0 мм хода
77 г
Дополнительный вес на 10 мм хода
12 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал винта фланца
Сталь
Материал крышки
Анодированный алюминий
Материал уплотнений
TPE-U(PUR)
Материал штока
Легированная сталь
Материал колбы цилиндра
Деформируемый алюминиевый сплав, анодированный

С опросом положения и внешней резьбой на штоке.

Принадлежности

Что подходит к ADN-12-20-A-P-A

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных ADN-12-20-A-P-APDF · Festo · на русскомPDFКаталог серий ADN и AENPDF · на русскомADNВсе исполнения серии334 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

ADN-12-20-A-P-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ADN-12-20-A-P-A?

Компактный пневмоцилиндр Festo ADN-12-20-A-P-A, артикул 536207: диаметр поршня — 12 мм; ход — 20 мм; усилие при 6 бар — 68 Н; присоединение — M5; резьба штока — M5; масса — 88 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Когда выбирают компактный цилиндр?

Когда мало места по длине: компактный цилиндр короче стандартного при том же диаметре поршня и ходе.

03При каком давлении и температуре работает ADN-12-20-A-P-A?

По таблице данных Festo: рабочее давление — 1 … 10 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен ADN-12-20-A-P-A?

Материал винта фланца — сталь; материал крышки — анодированный алюминий; материал уплотнений — TPE-U(PUR); материал штока — легированная сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение ADN-12-20-A-P-A?

ADN — компактный пневмоцилиндр; 12 — диаметр поршня: 12 мм; 20 — ход: 20 мм; A — резьба штока: наружная резьба; P — демпфирование: упругие демпфирующие кольца с двух сторон; A — опрос положения: с помощью датчиков положения.

06Какие исполнения есть в серии ADN, кроме ADN-12-20-A-P-A?

В серии «Компактные пневмоцилиндры ADN» — 334 позиции. У ADN-12-20-A-P-A: диаметр поршня — 12 мм; ход — 20 мм; исполнение — A-P-A (наружная резьба штока, упругие демпферы, с опросом положения). Другие варианты (диаметр поршня: 6, 10, 16, 20, 25, 32, 40, 50 и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к ADN-12-20-A-P-A?

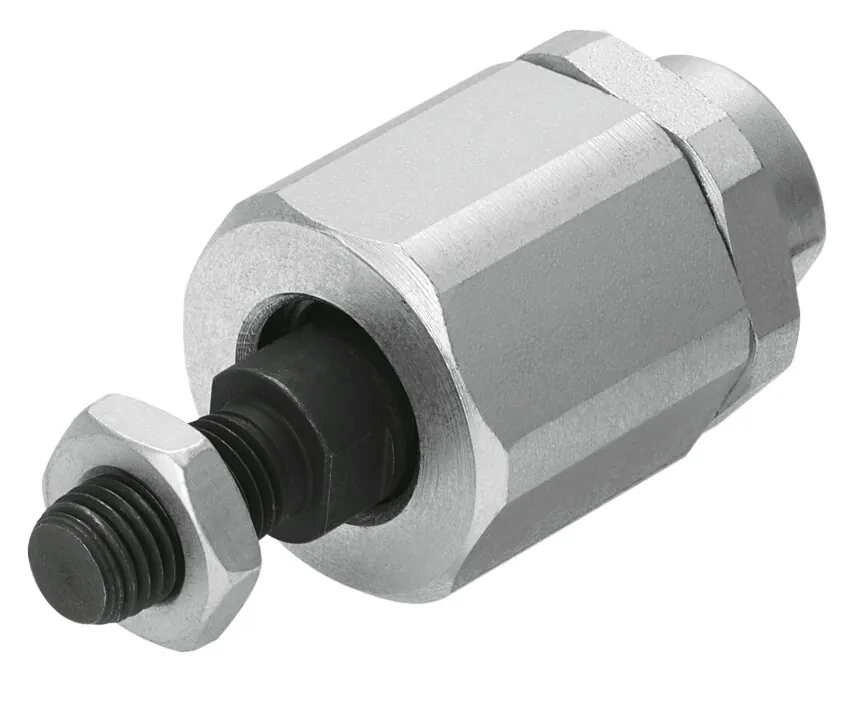

В блоке «Принадлежности» на этой странице: крепление цилиндра (4), крепление с защитой от коррозии (3), наконечники штока (1), датчики положения (10), дроссели с обратным клапаном (6), многопозиционные модули (1). Например: HNA-12, HNA-12-R3, FK-M5, SME-8-K-LED-24, GRLA-M5-QS-3-D. Подобраны по каталогу Festo для этого размера.

08Есть ли на ADN-12-20-A-P-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серий ADN и AEN; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Чем заменить ADN-12-20-A-P-A, если нужен другой ход?

В серии ADN с поршнем 12 мм в этом исполнении есть ходы от 5 до 40 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

10Сколько стоит ADN-12-20-A-P-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ADN-12-20-A-P-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

11ADN-12-20-A-P-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 536207; ввоз официальный, с грузовой таможенной декларацией.
