FestoКороткоходовой цилиндр

ADVC-4-2,5-A-P

GTIN 4052568076429 Оригинал Festo

Снимается с производстваПо данным Festo доступен до 2026 года. Подберём замену

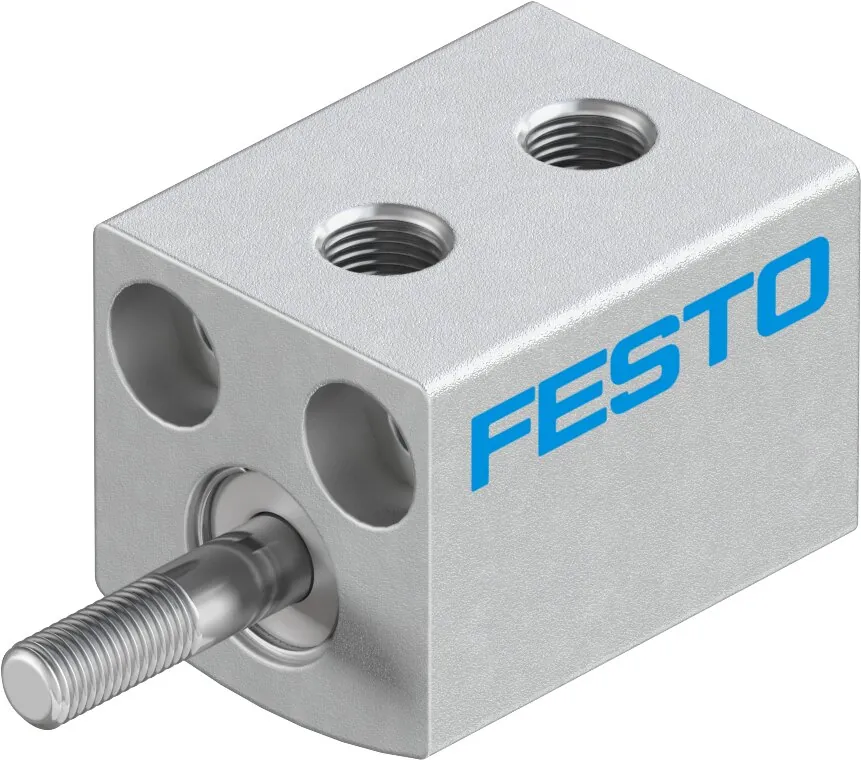

Короткоходовой цилиндр Festo ADVC-4-2,5-A-P: без возможности опроса, внешняя резьба на штоке.

Ход
2,5 мм
Диаметр поршня
4 мм
Положение при сборке
Любое
Режим работы
Двустороннего действия
Тип конструкции
Поршень; Шток
Масса
4 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные ADVC-4-2,5-A-P

Основные

Ход
2,5 мм
Диаметр поршня
4 мм
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Режим работы
Двустороннего действия
Тип конструкции
Поршень; Шток
Определение позиции
Без
Теоретическое усилие при 6 бар, втягивание
5,7 Н
Теоретическое усилие при 6 бар, выдвижение
7,5 Н
Тип крепления
Со сквозным отверстием; с принадлежностями
Пневматическое присоединение
M3

Условия работы

Рабочее давление
2 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−20 … 80 °C

Масса

Перемещаемая масса
0,2 г
Вес продукта
3,8 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Алюминиевый сплав; Анодированный
Материал уплотнений
HNBR; NBR
Материал корпуса
Алюминиевый сплав; Анодированный
Материал штока
Алюминиевый сплав; Анодированный

Принадлежности

Что подходит к ADVC-4-2,5-A-P

По разделу «Принадлежности» каталога Festo — для размера 4. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели13
Подключение воздуха24
Крепление24

Электрические модули6

Документы

Документация

PDFТаблица данных ADVC-4-2,5-A-PPDF · Festo · на русскомPDFКаталог Festo ADVCPDF · на английском · Festo, 2026ADVCВсе исполнения серии2 позиции, подбор по параметрам

FAQ

Частые вопросы

ADVC-4-2,5-A-P: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ADVC-4-2,5-A-P?

Короткоходовой цилиндр Festo ADVC-4-2,5-A-P, артикул 188054: ход — 2,5 мм; диаметр поршня — 4 мм; положение при сборке — любое; режим работы — двустороннего действия; тип конструкции — поршень, шток; масса — 4 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Когда выбирают короткоходовой цилиндр?

Когда нужно небольшое перемещение при малой монтажной длине — например, чтобы прижать или зажать деталь.

03При каком давлении и температуре работает ADVC-4-2,5-A-P?

По таблице данных Festo: рабочее давление — 2 … 8 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен ADVC-4-2,5-A-P?

Материал крышки — алюминиевый сплав, анодированный; материал уплотнений — HNBR, NBR; материал корпуса — алюминиевый сплав, анодированный; материал штока — алюминиевый сплав, анодированный. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии ADVC, кроме ADVC-4-2,5-A-P?

В серии «Короткоходовой цилиндр ADVC» — 2 позиции. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к ADVC-4-2,5-A-P?

В блоке «Принадлежности» на этой странице: датчики и кабели (13), подключение воздуха (24), крепление (24), электрические модули (6). Например: SMT-10M-PS-24V-E-0,3-L-M8D, QSM-M3-4, ABP-5-S, DPNC-100. Подобраны по каталогу Festo для этого размера.

07Есть ли на ADVC-4-2,5-A-P документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ADVC; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит ADVC-4-2,5-A-P и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ADVC-4-2,5-A-P в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09ADVC-4-2,5-A-P — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 188054; ввоз официальный, с грузовой таможенной декларацией.

10Чем заменить ADVC-4-2,5-A-P?

Производитель снимает ADVC-4-2,5-A-P с производства: по данным Festo позиция доступна до 2026 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
