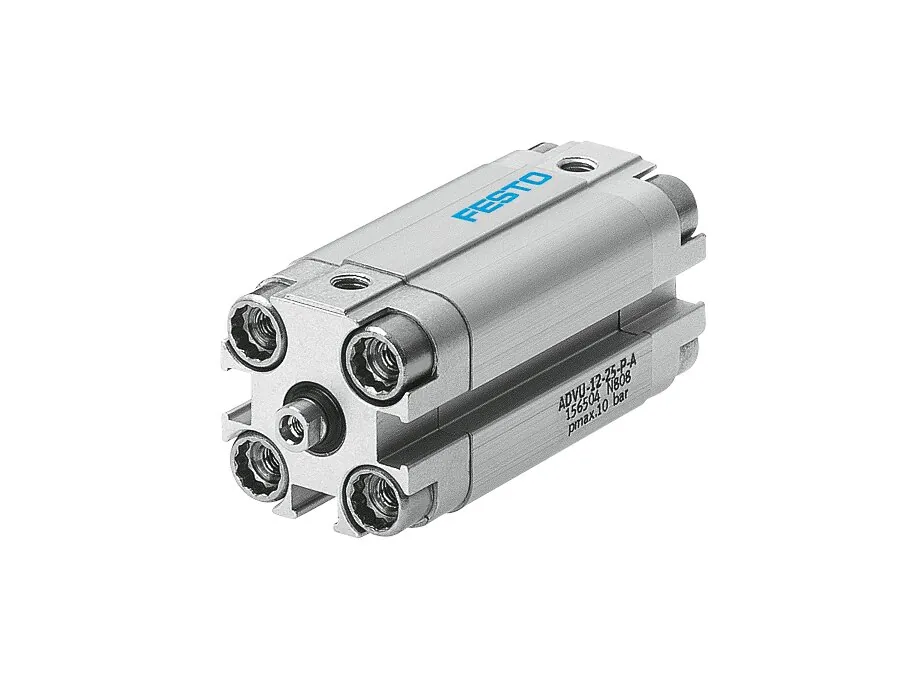

FestoКомпактный цилиндр

ADVU-12-40-P-A

GTIN 4052568071097 Оригинал Festo

ADVU-12-40-P-A — компактный цилиндр Festo с поршнем 12 мм и ходом 40 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 68 Н на выдвижение и 51 Н на втягивание.

Диаметр поршня
12 мм
Ход
40 мм
Усилие при 6 бар
68 Н
Присоединение
M5
Масса
147 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Исполнение

Обозначение

Что означает ADVU-12-40-P-A

  1. ADVUСерия

    Компактный цилиндр

  2. 12Диаметр поршня

    12 мм

  3. 40Ход

    40 мм

  4. PДемпфирование

    Нерегулируемое демпфирование, упругие кольца с обеих сторон

  5. AОпрос положения

    Для датчиков положения

Характеристики

Технические данные ADVU-12-40-P-A

Основные

Ход
40 мм
Диаметр поршня
12 мм
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Режим работы
Двустороннего действия
Конец штока
Внутренняя резьба
Тип конструкции
Поршень; Шток
Определение позиции
Для герконов
Варианты
Односторонний шток
Энергия удара в крайних положениях
0,07 Дж
Теоретическое усилие при 6 бар, втягивание
51 Н
Теоретическое усилие при 6 бар, выдвижение
68 Н
Тип крепления
Со сквозным отверстием; с принадлежностями
Пневматическое присоединение
M5

Условия работы

Рабочее давление
1,2 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−20 … 80 °C

Масса

Масса изделия
147 г
Перемещаемая масса при ходе 0 мм
8 г
Дополнительный коэффициент массы на 10 мм хода
2 г
Базовый вес на 0 мм хода
87 г
Дополнительный вес на 10 мм хода
15 г

Материалы

Материал винта фланца
Легированная сталь, нержавеющая
Материал крышки
Алюминиевый сплав
Материал динамических уплотнений
NBR; TPE-U(PU)
Материал штока
Легированная сталь, нержавеющая
Материал колбы цилиндра
Алюминиевый сплав

Для бесконтактного опроса. Внутренняя резьба на штоке.

Принадлежности

Что подходит к ADVU-12-40-P-A

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных ADVU-12-40-P-APDF · Festo · на русскомPDFКаталог серии ADVUPDF · на английском · Festo, 2026ADVUВсе исполнения серии190 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

ADVU-12-40-P-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ADVU-12-40-P-A?

Компактный цилиндр Festo ADVU-12-40-P-A, артикул 156506: диаметр поршня — 12 мм; ход — 40 мм; усилие при 6 бар — 68 Н; присоединение — M5; масса — 147 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Когда выбирают компактный цилиндр?

Когда мало места по длине: компактный цилиндр короче стандартного при том же диаметре поршня и ходе.

03При каком давлении и температуре работает ADVU-12-40-P-A?

По таблице данных Festo: рабочее давление — 1,2 … 10 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен ADVU-12-40-P-A?

Материал винта фланца — легированная сталь, нержавеющая; материал крышки — алюминиевый сплав; материал динамических уплотнений — NBR, TPE-U(PU); материал штока — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение ADVU-12-40-P-A?

ADVU — компактный цилиндр; 12 — диаметр поршня: 12 мм; 40 — ход: 40 мм; P — демпфирование: нерегулируемое демпфирование, упругие кольца с обеих сторон; A — опрос положения: для датчиков положения.

06Какие исполнения есть в серии ADVU, кроме ADVU-12-40-P-A?

В серии «Компактный цилиндр ADVU» — 190 позиций. У ADVU-12-40-P-A: диаметр поршня — 12 мм; ход — 40 мм; исполнение — P-A (внутренняя резьба). Другие варианты (диаметр поршня: 16, 20, 25, 32, 40, 50, 63, 80 и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к ADVU-12-40-P-A?

В блоке «Принадлежности» на этой странице: крепление цилиндра (1), крепление с защитой от коррозии (1), датчики положения (10). Например: LBN-12/16, CRLBN-12/16, SME-8M-DO-24V-K-7,5-OE. Подобраны по каталогу Festo для этого размера.

08Есть ли на ADVU-12-40-P-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии ADVU; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Чем заменить ADVU-12-40-P-A, если нужен другой ход?

В серии ADVU с поршнем 12 мм в этом исполнении есть ходы от 5 до 40 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

10Сколько стоит ADVU-12-40-P-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ADVU-12-40-P-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

11ADVU-12-40-P-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 156506; ввоз официальный, с грузовой таможенной декларацией.
