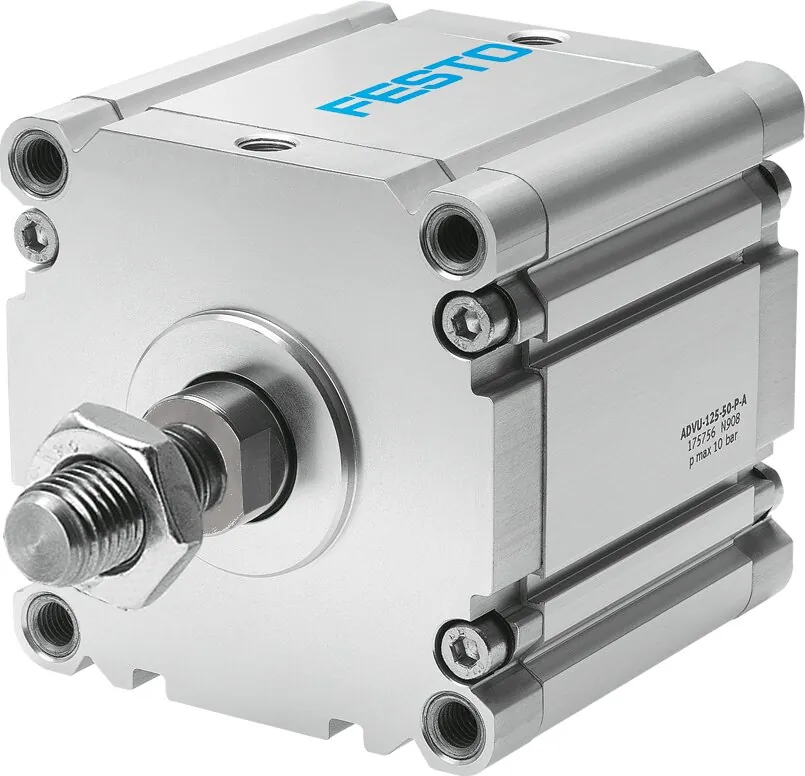

FestoКомпактный цилиндр

ADVU-125-20-A-P-A

GTIN 4052568143343 Оригинал Festo

ADVU-125-20-A-P-A — компактный цилиндр Festo с поршнем 125 мм и ходом 20 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 7363 Н на выдвижение и 6881 Н на втягивание.

Диаметр поршня
125 мм
Ход
20 мм
Усилие при 6 бар
7363 Н
Присоединение
G1/4
Масса
3,76 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Исполнение

Обозначение

Что означает ADVU-125-20-A-P-A

  1. ADVUСерия

    Компактный цилиндр

  2. 125Диаметр поршня

    125 мм

  3. 20Ход

    20 мм

  4. AРезьба штока

    Наружная резьба

  5. PДемпфирование

    Нерегулируемое демпфирование, упругие кольца с обеих сторон

  6. AОпрос положения

    Для датчиков положения

Характеристики

Технические данные ADVU-125-20-A-P-A

Основные

Ход
20 мм
Диаметр поршня
125 мм
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Режим работы
Двустороннего действия
Конец штока
Наружная резьба
Тип конструкции
Поршень; Шток
Определение позиции
Для герконов
Варианты
Односторонний шток
Энергия удара в крайних положениях
3,3 Дж
Теоретическое усилие при 6 бар, втягивание
6881 Н
Теоретическое усилие при 6 бар, выдвижение
7363 Н
Тип крепления
Со сквозным отверстием; с принадлежностями
Пневматическое присоединение
G1/4

Условия работы

Рабочее давление
0,5 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−20 … 80 °C

Масса

Масса изделия
3,76 кг
Перемещаемая масса при ходе 0 мм
1317 г
Дополнительный коэффициент массы на 10 мм хода
63 г
Базовый вес на 0 мм хода
3426 г
Дополнительный вес на 10 мм хода
168 г

Материалы

Материал винта фланца
Сталь, гальванизированная
Материал крышки
Алюминиевый сплав
Материал динамических уплотнений
NBR; TPE-U(PU)
Материал штока
Легированная сталь
Материал колбы цилиндра
Алюминиевый сплав

Для бесконтактного опроса, внешняя резьба на штоке.

Принадлежности

Что подходит к ADVU-125-20-A-P-A

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных ADVU-125-20-A-P-APDF · Festo · на русскомPDFКаталог серии ADVUPDF · на английском · Festo, 2026ADVUВсе исполнения серии190 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

ADVU-125-20-A-P-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ADVU-125-20-A-P-A?

Компактный цилиндр Festo ADVU-125-20-A-P-A, артикул 175764: диаметр поршня — 125 мм; ход — 20 мм; усилие при 6 бар — 7363 Н; присоединение — G1/4; масса — 3,76 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Когда выбирают компактный цилиндр?

Когда мало места по длине: компактный цилиндр короче стандартного при том же диаметре поршня и ходе.

03При каком давлении и температуре работает ADVU-125-20-A-P-A?

По таблице данных Festo: рабочее давление — 0,5 … 10 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен ADVU-125-20-A-P-A?

Материал винта фланца — сталь, гальванизированная; материал крышки — алюминиевый сплав; материал динамических уплотнений — NBR, TPE-U(PU); материал штока — легированная сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение ADVU-125-20-A-P-A?

ADVU — компактный цилиндр; 125 — диаметр поршня: 125 мм; 20 — ход: 20 мм; A — резьба штока: наружная резьба; P — демпфирование: нерегулируемое демпфирование, упругие кольца с обеих сторон; A — опрос положения: для датчиков положения.

06Какие исполнения есть в серии ADVU, кроме ADVU-125-20-A-P-A?

В серии «Компактный цилиндр ADVU» — 190 позиций. У ADVU-125-20-A-P-A: диаметр поршня — 125 мм; ход — 20 мм; исполнение — A-P-A (наружная резьба). Другие варианты (диаметр поршня: 12, 16, 20, 25, 32, 40, 50, 63 и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к ADVU-125-20-A-P-A?

В блоке «Принадлежности» на этой странице: крепление цилиндра (12), крепление с защитой от коррозии (5), датчики положения (10), многопозиционные модули (1). Например: HNC-125, CRHNC-125, SME-8M-DO-24V-K-7,5-OE, DPNC-125. Подобраны по каталогу Festo для этого размера.

08Есть ли на ADVU-125-20-A-P-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии ADVU; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Чем заменить ADVU-125-20-A-P-A, если нужен другой ход?

В серии ADVU с поршнем 125 мм в этом исполнении есть ходы от 10 до 80 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

10Сколько стоит ADVU-125-20-A-P-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ADVU-125-20-A-P-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

11ADVU-125-20-A-P-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 175764; ввоз официальный, с грузовой таможенной декларацией.
