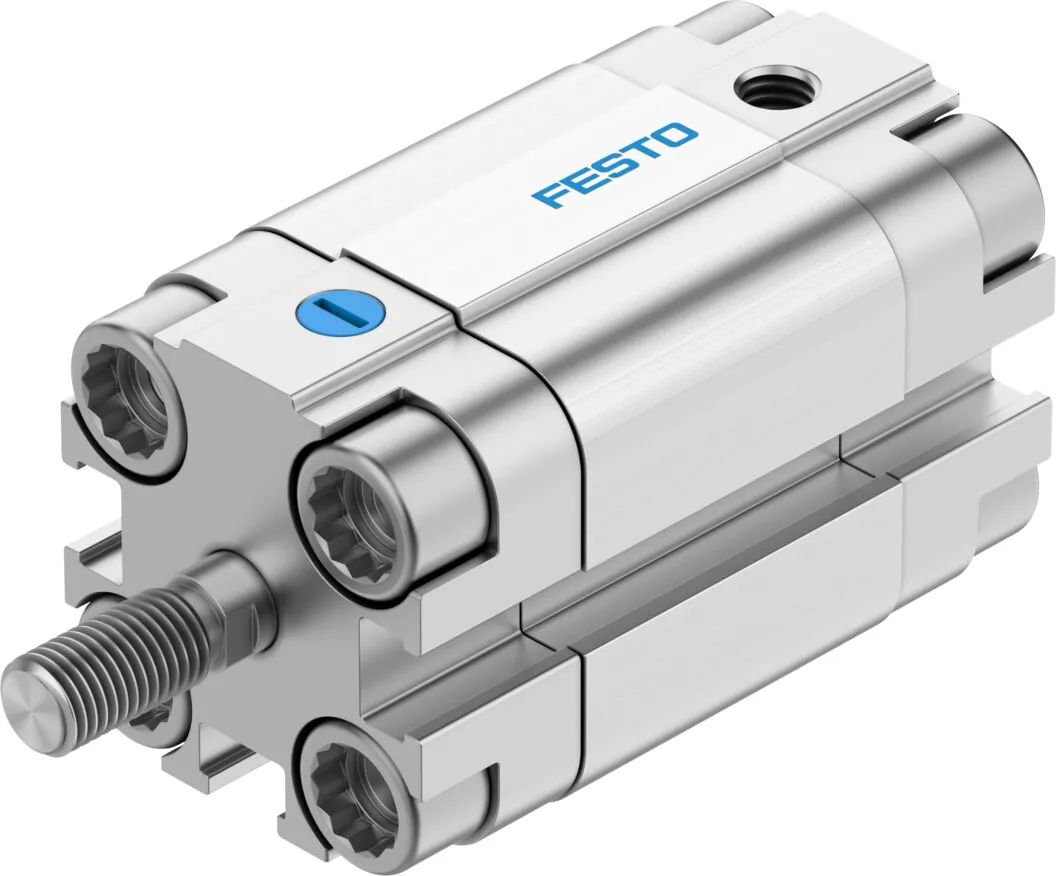

FestoКомпактный цилиндр

AEVU-20-25-A-P-A

GTIN 4052568122263 Оригинал Festo

AEVU-20-25-A-P-A — компактный цилиндр Festo с поршнем 20 мм и ходом 25 мм, одностороннего действия; нажимного действия. При давлении 6 бар теоретическое усилие — 171 Н на выдвижение.

Диаметр поршня
20 мм
Ход
25 мм
Усилие при 6 бар
171 Н
Присоединение
M5
Масса
206 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Исполнение

Обозначение

Что означает AEVU-20-25-A-P-A

  1. AEVUСерия

    Компактный цилиндр

  2. 20Диаметр поршня

    20 мм

  3. 25Ход

    25 мм

  4. AРезьба штока

    Наружная резьба

  5. PДемпфирование

    Нерегулируемое демпфирование, упругие кольца с обеих сторон

  6. AОпрос положения

    Для датчиков положения

Характеристики

Технические данные AEVU-20-25-A-P-A

Основные

Ход
25 мм
Диаметр поршня
20 мм
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Режим работы
Одностороннего действия; нажимного действия
Конец штока
Наружная резьба
Тип конструкции
Поршень; Шток
Определение позиции
Для герконов
Варианты
Односторонний шток
Энергия удара в крайних положениях
0,14 Дж
Теоретическое усилие при 6 бар, выдвижение
171 Н
Тип крепления
Со сквозным отверстием; с принадлежностями
Пневматическое присоединение
M5

Условия работы

Рабочее давление
1 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−20 … 80 °C

Масса

Масса изделия
206 г
Перемещаемая масса при ходе 0 мм
20 г
Дополнительный коэффициент массы на 10 мм хода
6 г
Базовый вес на 0 мм хода
149 г
Дополнительный вес на 10 мм хода
23 г

Материалы

Материал винта фланца
Сталь, гальванизированная
Материал крышки
Алюминиевый сплав
Материал динамических уплотнений
NBR; TPE-U(PU)
Материал штока
Легированная сталь, нержавеющая
Материал колбы цилиндра
Алюминиевый сплав

Для бесконтактного опроса, внешняя резьба на штоке.

Принадлежности

Что подходит к AEVU-20-25-A-P-A

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных AEVU-20-25-A-P-APDF · Festo · на русскомPDFКаталог серии AEVUPDF · на английском · Festo, 2026AEVUВсе исполнения серии86 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

AEVU-20-25-A-P-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у AEVU-20-25-A-P-A?

Компактный цилиндр Festo AEVU-20-25-A-P-A, артикул 156990: диаметр поршня — 20 мм; ход — 25 мм; усилие при 6 бар — 171 Н; присоединение — M5; масса — 206 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Когда выбирают компактный цилиндр?

Когда мало места по длине: компактный цилиндр короче стандартного при том же диаметре поршня и ходе.

03При каком давлении и температуре работает AEVU-20-25-A-P-A?

По таблице данных Festo: рабочее давление — 1 … 10 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен AEVU-20-25-A-P-A?

Материал винта фланца — сталь, гальванизированная; материал крышки — алюминиевый сплав; материал динамических уплотнений — NBR, TPE-U(PU); материал штока — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение AEVU-20-25-A-P-A?

AEVU — компактный цилиндр; 20 — диаметр поршня: 20 мм; 25 — ход: 25 мм; A — резьба штока: наружная резьба; P — демпфирование: нерегулируемое демпфирование, упругие кольца с обеих сторон; A — опрос положения: для датчиков положения.

06Какие исполнения есть в серии AEVU, кроме AEVU-20-25-A-P-A?

В серии «Компактный цилиндр AEVU» — 86 позиций. У AEVU-20-25-A-P-A: диаметр поршня — 20 мм; ход — 25 мм; исполнение — A-P-A (наружная резьба). Другие варианты (диаметр поршня: 12, 16, 25, 32, 40, 50, 63, 80 и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к AEVU-20-25-A-P-A?

В блоке «Принадлежности» на этой странице: крепление цилиндра (1), крепление с защитой от коррозии (1), датчики положения (10). Например: LBN-20/25, CRLBN-20/25, SME-8M-DO-24V-K-7,5-OE. Подобраны по каталогу Festo для этого размера.

08Есть ли на AEVU-20-25-A-P-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии AEVU; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Чем заменить AEVU-20-25-A-P-A, если нужен другой ход?

В серии AEVU с поршнем 20 мм в этом исполнении есть ходы от 5 до 25 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

10Сколько стоит AEVU-20-25-A-P-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте AEVU-20-25-A-P-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

11AEVU-20-25-A-P-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 156990; ввоз официальный, с грузовой таможенной декларацией.
