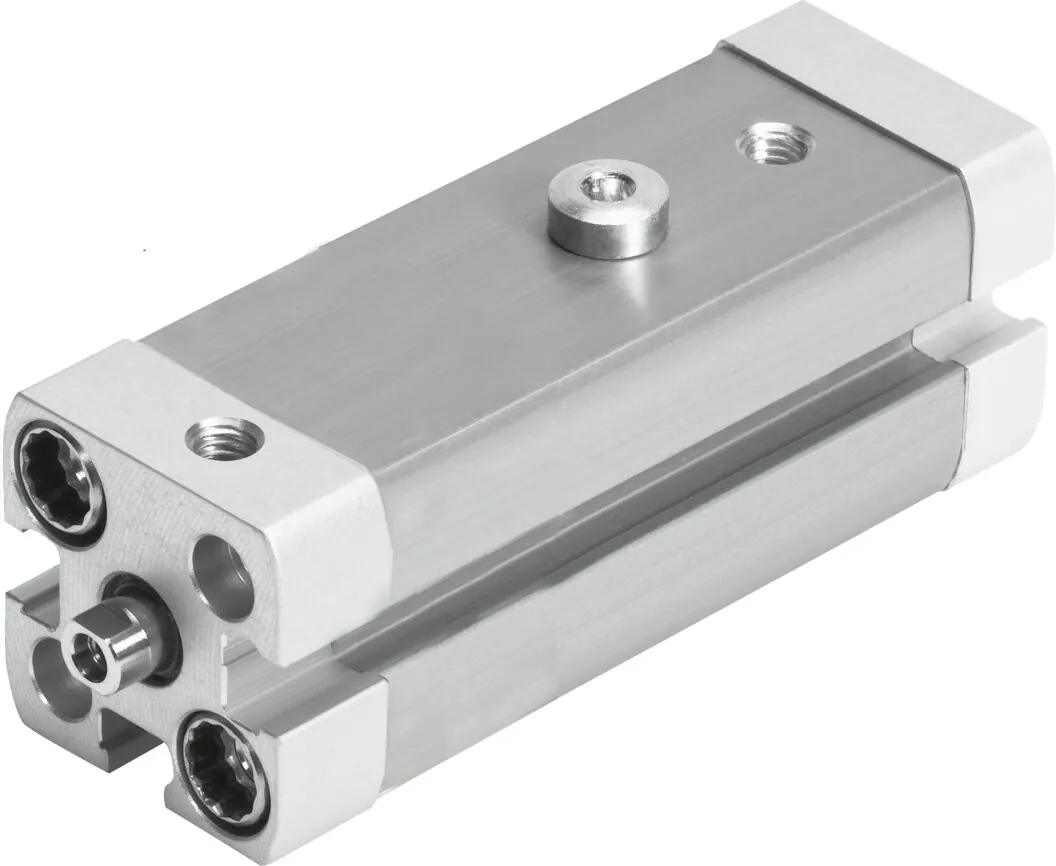

FestoЛинейно-поворотный зажим

CLR-20-10-R-P-A

GTIN 4052568168803 Оригинал Festo

CLR-20-10-R-P-A — линейно-поворотный зажим Festo: диаметр поршня 20 мм, ход зажима 10 мм, двустороннего действия.

Диаметр поршня
20 мм
Ход зажима
10 мм
Присоединение
M5
Резьба штока
M6
Усилие зажима при 6 бар
121 Н
Масса
335 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход зажима, мм

Исполнение

Обозначение

Что означает CLR-20-10-R-P-A

  1. CLRСерия

    Линейно-поворотный зажим

  2. 20Диаметр поршня

    20 мм

  3. 10Ход зажима

    10 мм

  4. RНаправление поворота

    Вправо

  5. PДемпфирование

    Нерегулируемое демпфирование, упругие кольца с обеих сторон

  6. AОпрос положения

    Для датчиков положения

Характеристики

Технические данные CLR-20-10-R-P-A

Основные

Общий ход
22 мм
Диаметр поршня
20 мм
Резьба на штоке
M6
Угол поворота
90 ° +/- 3 °
Ход зажима
10 мм
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Тип конструкции
Поршень; Шток; Корпус цилиндра
Определение позиции
Для герконов
Направление поворота
Правый
Режим работы
Двустороннего действия
Эффективное усилие зажима при 2 бар
35 Н
Эффективное усилие зажима при 4 бар
73 Н
Эффективное усилие зажима при 6 бар
109 Н
Maкс. момент затяжки, винт крепления пальца
12 Н·м
Теоретическое усилие зажима при 6 бар
121 Н
Тип крепления
Со сквозным отверстием; с внутренней резьбой; с принадлежностями
Пневматическое присоединение
M5

Условия работы

Рабочее давление
2 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
−10 … 80 °C

Масса

Вес продукта
335 г

Материалы

Материал винта фланца
Сталь; Гальванизирован
Материал крышки
Алюминиевый сплав; покрытый
Материал уплотнений
NBR; TPE-U(PU)
Материал корпуса
Алюминиевый сплав; Гладкое анодирование
Материал штока
Легированная сталь, нержавеющая
Материал колбы цилиндра
Алюминиевый сплав; Гладкое анодирование

Зажимная система с линейным и поворотным перемещением, 90° вправо, расположение отверстия по стандарту ISO 21287.

Принадлежности

Что подходит к CLR-20-10-R-P-A

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных CLR-20-10-R-P-APDF · Festo · на русскомPDFКаталог серии CLRPDF · на английском · Festo, 2026CLRВсе исполнения серии48 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

CLR-20-10-R-P-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CLR-20-10-R-P-A?

Линейно-поворотный зажим Festo CLR-20-10-R-P-A, артикул 535439: диаметр поршня — 20 мм; ход зажима — 10 мм; присоединение — M5; резьба штока — M6; усилие зажима при 6 бар — 121 Н; масса — 335 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает CLR-20-10-R-P-A?

По таблице данных Festo: рабочее давление — 2 … 10 бар; температура окружающей среды — −10 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

03Из каких материалов изготовлен CLR-20-10-R-P-A?

Материал винта фланца — сталь, гальванизирован; материал крышки — алюминиевый сплав, покрытый; материал уплотнений — NBR, TPE-U(PU); материал корпуса — алюминиевый сплав, гладкое анодирование. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение CLR-20-10-R-P-A?

CLR — линейно-поворотный зажим; 20 — диаметр поршня: 20 мм; 10 — ход зажима: 10 мм; R — направление поворота: вправо; P — демпфирование: нерегулируемое демпфирование, упругие кольца с обеих сторон; A — опрос положения: для датчиков положения.

05Какие исполнения есть в серии CLR, кроме CLR-20-10-R-P-A?

В серии «Линейно-поворотный зажим CLR» — 48 позиций. У CLR-20-10-R-P-A: диаметр поршня — 20 мм; ход зажима — 10 мм; исполнение — R-P-A (вправо, стандартный шток, стандартный грязесъёмник). Другие варианты (диаметр поршня: 12, 16, 25, 32, 40, 50, 63) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к CLR-20-10-R-P-A?

В блоке «Принадлежности» на этой странице: крепление цилиндра (2), датчики положения (10), дроссели с обратным клапаном (3). Например: HNA-20, SME-8M-DO-24V-K-7,5-OE, GRLA-M5-QS-3-D. Подобраны по каталогу Festo для этого размера.

07Есть ли на CLR-20-10-R-P-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии CLR; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит CLR-20-10-R-P-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CLR-20-10-R-P-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09CLR-20-10-R-P-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 535439; ввоз официальный, с грузовой таможенной декларацией.
