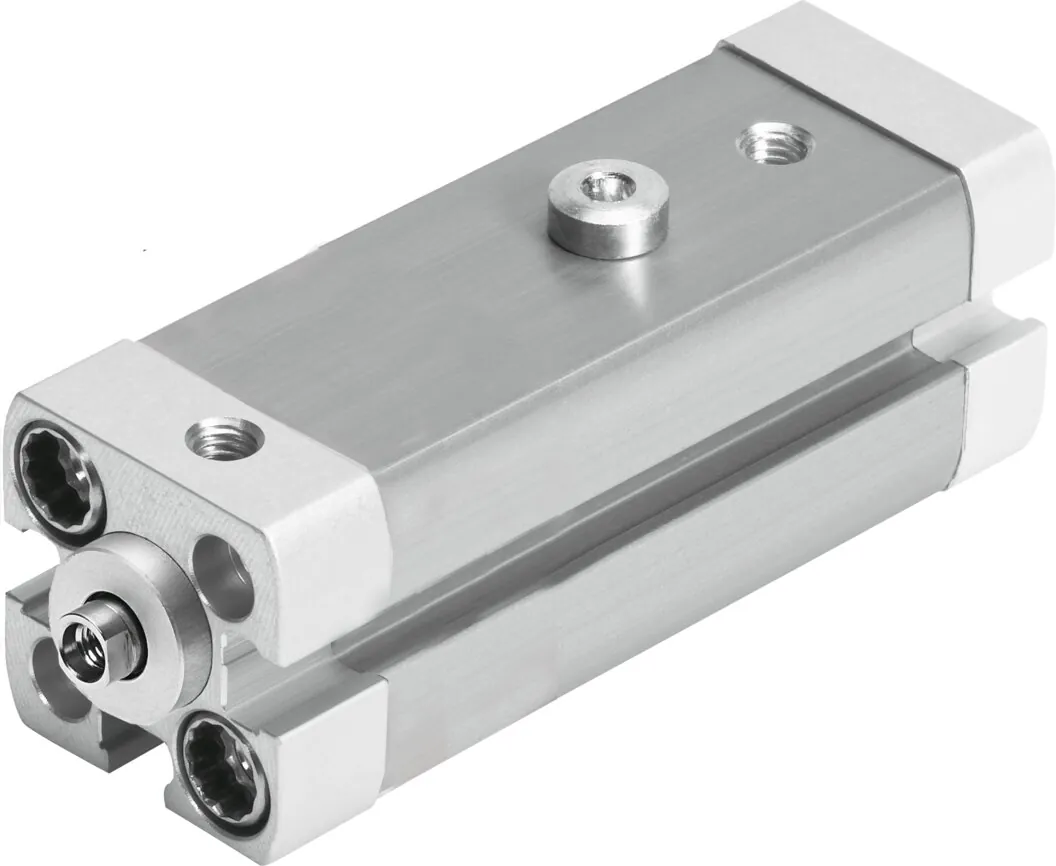

FestoЛинейно-поворотный зажим

CLR-25-20-R-P-A-K11-R8

GTIN 4052568169015 Оригинал Festo

CLR-25-20-R-P-A-K11-R8 — линейно-поворотный зажим Festo: диаметр поршня 25 мм, ход зажима 20 мм, двустороннего действия.

Диаметр поршня
25 мм
Ход зажима
20 мм
Присоединение
M5
Резьба штока
M6
Усилие зажима при 6 бар
227 Н
Масса
470 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход зажима, мм

Исполнение

Обозначение

Что означает CLR-25-20-R-P-A-K11-R8

  1. CLRСерия

    Линейно-поворотный зажим

  2. 25Диаметр поршня

    25 мм

  3. 20Ход зажима

    20 мм

  4. RНаправление поворота

    Вправо

  5. PДемпфирование

    Нерегулируемое демпфирование, упругие кольца с обеих сторон

  6. AОпрос положения

    Для датчиков положения

  7. K11Исполнение штока

    Защита от сварочных брызг

  8. R8Грязесъёмник

    Защита от пыли

Характеристики

Технические данные CLR-25-20-R-P-A-K11-R8

Основные

Общий ход
33 мм
Диаметр поршня
25 мм
Резьба на штоке
M6
Угол поворота
90 ° +/- 3 °
Ход зажима
20 мм
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Тип конструкции
Поршень; Шток; Корпус цилиндра
Определение позиции
Для герконов
Направление поворота
Правый
Варианты
Защита от брызг; защита от пыли
Режим работы
Двустороннего действия
Эффективное усилие зажима при 2 бар
63 Н
Эффективное усилие зажима при 4 бар
127 Н
Эффективное усилие зажима при 6 бар
188 Н
Maкс. момент затяжки, винт крепления пальца
12 Н·м
Теоретическое усилие зажима при 6 бар
227 Н
Тип крепления
Со сквозным отверстием; с внутренней резьбой; с принадлежностями
Пневматическое присоединение
M5

Условия работы

Рабочее давление
2 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
−10 … 80 °C

Масса

Вес продукта
470 г

Материалы

Материал скребка
PPS
Материал винта фланца
Сталь; Гальванизирован
Материал крышки
Алюминиевый сплав; покрытый
Материал уплотнений
NBR; TPE-U(PU)
Материал корпуса
Алюминиевый сплав; Гладкое анодирование
Материал штока
Покрытый; Легированная сталь, нержавеющая
Материал колбы цилиндра
Алюминиевый сплав; Гладкое анодирование

Зажимная система с линейным и поворотным перемещением на 90 градусов вправо. Стандартное расположение отверстий по ISO 21287. С защитой от пыли и сварочных брызг.

Принадлежности

Что подходит к CLR-25-20-R-P-A-K11-R8

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных CLR-25-20-R-P-A-K11-R8PDF · Festo · на русскомPDFКаталог серии CLRPDF · на английском · Festo, 2026CLRВсе исполнения серии48 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

CLR-25-20-R-P-A-K11-R8: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CLR-25-20-R-P-A-K11-R8?

Линейно-поворотный зажим Festo CLR-25-20-R-P-A-K11-R8, артикул 535485: диаметр поршня — 25 мм; ход зажима — 20 мм; присоединение — M5; резьба штока — M6; усилие зажима при 6 бар — 227 Н; масса — 470 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает CLR-25-20-R-P-A-K11-R8?

По таблице данных Festo: рабочее давление — 2 … 10 бар; температура окружающей среды — −10 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

03Из каких материалов изготовлен CLR-25-20-R-P-A-K11-R8?

Материал скребка — PPS; материал винта фланца — сталь, гальванизирован; материал крышки — алюминиевый сплав, покрытый; материал уплотнений — NBR, TPE-U(PU). Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение CLR-25-20-R-P-A-K11-R8?

CLR — линейно-поворотный зажим; 25 — диаметр поршня: 25 мм; 20 — ход зажима: 20 мм; R — направление поворота: вправо; P — демпфирование: нерегулируемое демпфирование, упругие кольца с обеих сторон; A — опрос положения: для датчиков положения; K11 — исполнение штока: защита от сварочных брызг; R8 — грязесъёмник: защита от пыли.

05Какие исполнения есть в серии CLR, кроме CLR-25-20-R-P-A-K11-R8?

В серии «Линейно-поворотный зажим CLR» — 48 позиций. У CLR-25-20-R-P-A-K11-R8: диаметр поршня — 25 мм; ход зажима — 20 мм; исполнение — R-P-A-K11-R8 (вправо, защита от сварочных брызг, защита от пыли). Другие варианты (диаметр поршня: 12, 16, 20, 32, 40, 50, 63) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к CLR-25-20-R-P-A-K11-R8?

В блоке «Принадлежности» на этой странице: крепление цилиндра (2), датчики положения (10), дроссели с обратным клапаном (3). Например: HNA-25, SME-8M-DO-24V-K-7,5-OE, GRLA-M5-QS-3-D. Подобраны по каталогу Festo для этого размера.

07Есть ли на CLR-25-20-R-P-A-K11-R8 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии CLR; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит CLR-25-20-R-P-A-K11-R8 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CLR-25-20-R-P-A-K11-R8 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09CLR-25-20-R-P-A-K11-R8 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 535485; ввоз официальный, с грузовой таможенной декларацией.
