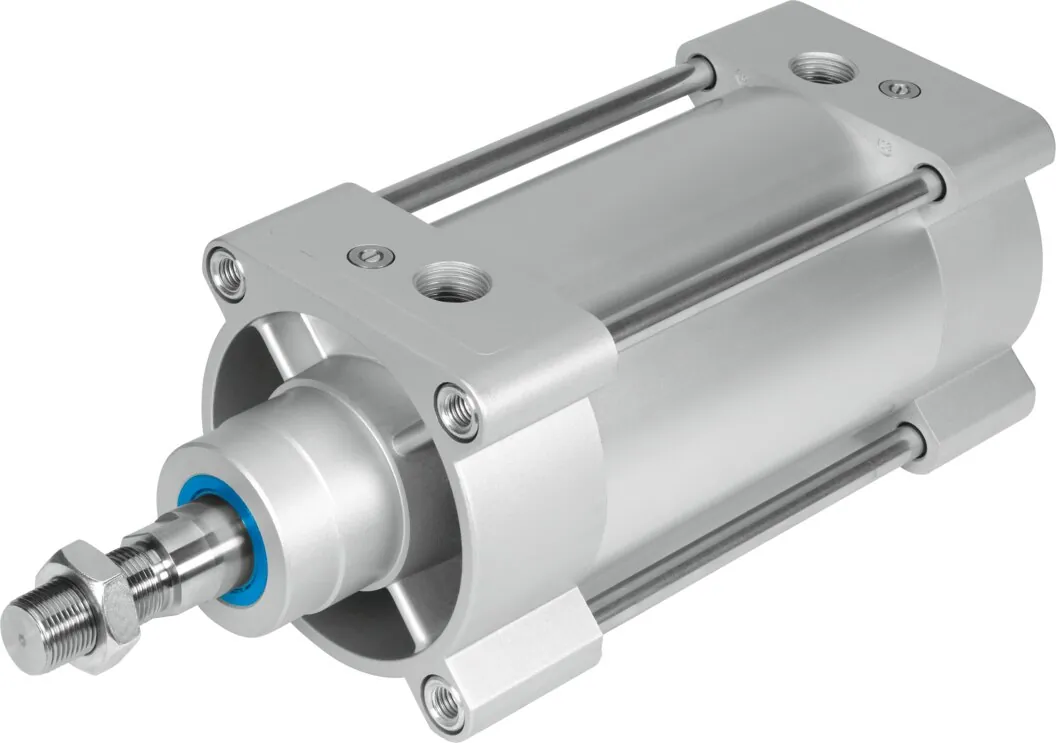

FestoСтандартный цилиндр ISO 15552

DSBG-100-125-PPVA-N3

GTIN 4052568244422 Оригинал Festo

DSBG-100-125-PPVA-N3 — стандартный цилиндр Festo по ISO 15552 с поршнем 100 мм и ходом 125 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 4712 Н на выдвижение и 4418 Н на втягивание.

Диаметр поршня
100 мм
Ход
125 мм
Усилие при 6 бар
4712 Н
Присоединение
G1/2
Резьба штока
M20x1,5
Масса
4,84 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Исполнение

Другой ход или опции — собрать в конфигураторе DSBG

Обозначение

Что означает DSBG-100-125-PPVA-N3

  1. DSBGСерия

    Стандартный цилиндр

  2. 100Диаметр поршня

    100 мм

  3. 125Ход

    125 мм

  4. PPVAДемпфирование и опрос положения

    Регулируемое пневматическое демпфирование с обеих сторон; для датчиков положения

  5. N3Стандарт

    Соответствует ISO 15552

Характеристики

Технические данные DSBG-100-125-PPVA-N3

Основные

Ход
125 мм
Диаметр поршня
100 мм
Резьба на штоке
M20x1,5
Демпфирование
PPV: регулируемое пневматическое демпфирование с обеих сторон
Положение при сборке
Любое
Соответствует стандарту
ISO 15552
Конец штока
Наружная резьба
Тип конструкции
Поршень; Шток; Шпилька; Корпус цилиндра
Определение позиции
Для герконов
Варианты
Односторонний шток
Режим работы
Двустороннего действия
Энергия удара в крайних положениях
2,5 Дж
Длина демпфирования
31 мм
Теоретическое усилие при 6 бар, втягивание
4418 Н
Теоретическое усилие при 6 бар, выдвижение
4712 Н
Тип крепления
С внутренней резьбой; с принадлежностями
Пневматическое присоединение
G1/2

Условия работы

Рабочее давление
0,4 … 12 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−20 … 80 °C

Масса

Перемещаемая масса
1488 г
Перемещаемая масса при ходе 0 мм
1000 г
Дополнительный коэффициент массы на 10 мм хода
39 г
Вес продукта
4840 г
Базовый вес на 0 мм хода
3665 г
Дополнительный вес на 10 мм хода
94 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Алюминиевое литьё с покрытием
Материал уплотнения поршня
TPE-U(PU)
Материал поршня
Алюминиевый сплав
Материал штока
Легированная сталь
Материал скребка штока
TPE-U(PU)
Материал демпфирующего уплотнения
TPE-U(PU)
Материал демпфирующего поршня
POM
Материал колбы цилиндра
Деформируемый алюминиевый сплав, анодированный
Материал гайки
Сталь, гальванизированная
Материал подшипника
POM
Материал накидной гайки
Гальванизированная сталь
Материал шпильки
Легированная сталь

Принадлежности

Что подходит к DSBG-100-125-PPVA-N3

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных DSBG-100-125-PPVA-N3PDF · Festo · на русскомPDFКаталог серии DSBGPDF · на английском · Festo, 2026DSBGВсе исполнения серии192 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

DSBG-100-125-PPVA-N3: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DSBG-100-125-PPVA-N3?

Стандартный цилиндр Festo DSBG-100-125-PPVA-N3, артикул 1646806: диаметр поршня — 100 мм; ход — 125 мм; усилие при 6 бар — 4712 Н; присоединение — G1/2; резьба штока — M20x1,5; масса — 4,84 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что значит «стандартный цилиндр»?

Так называют цилиндры, присоединительные размеры которых заданы стандартом: по креплениям они взаимозаменяемы с цилиндрами того же стандарта других производителей. Стандарт указан в характеристиках исполнения.

03При каком давлении и температуре работает DSBG-100-125-PPVA-N3?

По таблице данных Festo: рабочее давление — 0,4 … 12 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DSBG-100-125-PPVA-N3?

Материал крышки — алюминиевое литьё с покрытием; материал уплотнения поршня — TPE-U(PU); материал поршня — алюминиевый сплав; материал штока — легированная сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DSBG-100-125-PPVA-N3?

DSBG — стандартный цилиндр; 100 — диаметр поршня: 100 мм; 125 — ход: 125 мм; PPVA — демпфирование и опрос положения: регулируемое пневматическое демпфирование с обеих сторон, для датчиков положения; N3 — стандарт: соответствует ISO 15552.

06Какие исполнения есть в серии DSBG, кроме DSBG-100-125-PPVA-N3?

В серии «Стандартный цилиндр DSBG» — 192 позиции. У DSBG-100-125-PPVA-N3: диаметр поршня — 100 мм; ход — 125 мм. Другие варианты (диаметр поршня: 32, 40, 50, 63, 80, 125, 160, 200) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DSBG-100-125-PPVA-N3?

В блоке «Принадлежности» на этой странице: крепление цилиндра (14), крепление с защитой от коррозии (7), наконечники штока (9), датчики положения (10), дроссели с обратным клапаном (1), многопозиционные модули (1). Например: HNC-100, CRHNC-100, SGS-M20X1,5, SME-8M-DO-24V-K-7,5-OE, GRLA-1/2-QS-12-D. Подобраны по каталогу Festo для этого размера.

08Есть ли на DSBG-100-125-PPVA-N3 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии DSBG; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Чем заменить DSBG-100-125-PPVA-N3, если нужен другой ход?

В серии DSBG с поршнем 100 мм в этом исполнении есть ходы от 25 до 500 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

10Сколько стоит DSBG-100-125-PPVA-N3 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DSBG-100-125-PPVA-N3 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

11DSBG-100-125-PPVA-N3 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1646806; ввоз официальный, с грузовой таможенной декларацией.
