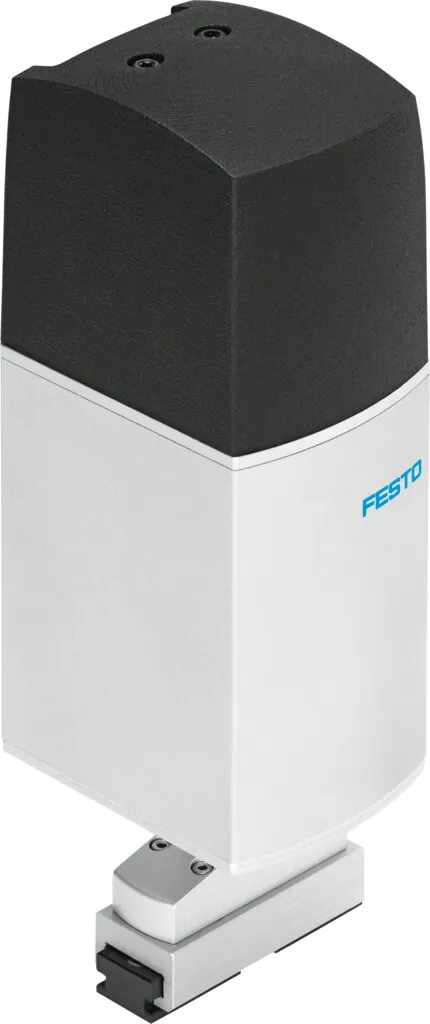

FestoМодуль поворотного захвата

EHMD-40-RE-GE

GTIN 4052568292041 Оригинал Festo

Модуль поворотного захвата Festo EHMD-40-RE-GE: электрический поворотный привод; Электрический захват; 5 мм; 0 … 5 мм.

Ход каждой губки захвата
5 мм
Диапазон регулируемого хода каждой губки захвата
0 … 5 мм
Размер
40
Угол поворота
Бесконтактный
Кол-во губок захватов
2
Масса
681 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает EHMD-40-RE-GE

  1. EHMDСерия

    Модуль поворотного захвата

  2. 40Типоразмер

    40 мм

  3. REПривод поворотного модуля

    Электрический

  4. GEПривод захвата

    Электрический

Характеристики

Технические данные EHMD-40-RE-GE

Основные

Размер
40
Угол поворота
Бесконтактный
Ход каждой губки захвата
5 мм
Диапазон регулируемого хода каждой губки захвата
0 … 5 мм
Кол-во губок захватов
2
Положение при сборке
Любое
Тип конструкции
Электрический поворотный привод; Электрический захват
Функция захвата
Параллельный
Тип мотора
Шаговый мотор
Датчик положения ротора
Инкрементальный энкодер
Интерфейс поворотного энкодера
RS422 TTL AB-канал + нулевой индекс
Принцип измерения поворотного энкодера
Оптический
Maкс. выходная скорость
240 1/min
Рабочий цикл
100 %
Класс защиты изоляции
B
Номинальный ток мотора
0,9 А
Номинальное напряжение DC
24 В
Авторизация
Знак RCM
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС
Относительная влажность воздуха
0 — 85 %
Класс защиты
IP20
Усилие на губке
7 … 35 Н
Максимальный выходной момент
0,3 Н·м
Макс. момент на захвате Mx, статич.
0,7 Н·м
Макс. момент на захвате My, статич.
1,5 Н·м
Макс. момент на захвате Mz, статич.
0,7 Н·м
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, технология подключения
Схема присоединения F1
Тип крепления
С пазом типа "ласточкин хвост"

Условия работы

Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура хранения
−20 … 70 °C
Температура окружающей среды
0 … 40 °C

Масса

Вес продукта
681 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
PA с армированием
Материал корпуса
Анодированный алюминий

Принадлежности

Что подходит к EHMD-40-RE-GE

По разделу «Принадлежности» каталога Festo — для размера 40.

Датчики и кабели24
Крепление5
Сменные части1

Документы

Документация

PDFТаблица данных EHMD-40-RE-GEPDF · Festo · на русскомPDFКаталог Festo EHMDPDF · на английском · Festo, 2026EHMDВсе исполнения серии3 позиции, подбор по параметрам

FAQ

Частые вопросы

EHMD-40-RE-GE: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у EHMD-40-RE-GE?

Модуль поворотного захвата Festo EHMD-40-RE-GE, артикул 4788875: ход каждой губки захвата — 5 мм; диапазон регулируемого хода каждой губки захвата — 0 … 5 мм; размер — 40; угол поворота — бесконтактный; кол-во губок захватов — 2; масса — 681 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать EHMD-40-RE-GE?

По таблице данных Festo: температура окружающей среды — 0 … 40 °C; класс защиты — IP20.

03Из каких материалов изготовлен EHMD-40-RE-GE?

Материал крышки — PA с армированием; материал корпуса — анодированный алюминий. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение EHMD-40-RE-GE?

EHMD — модуль поворотного захвата; 40 — типоразмер: 40 мм; RE — привод поворотного модуля: электрический; GE — привод захвата: электрический.

05Какие исполнения есть в серии EHMD, кроме EHMD-40-RE-GE?

В серии «Модуль поворотного захвата EHMD» — 3 позиции. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к EHMD-40-RE-GE?

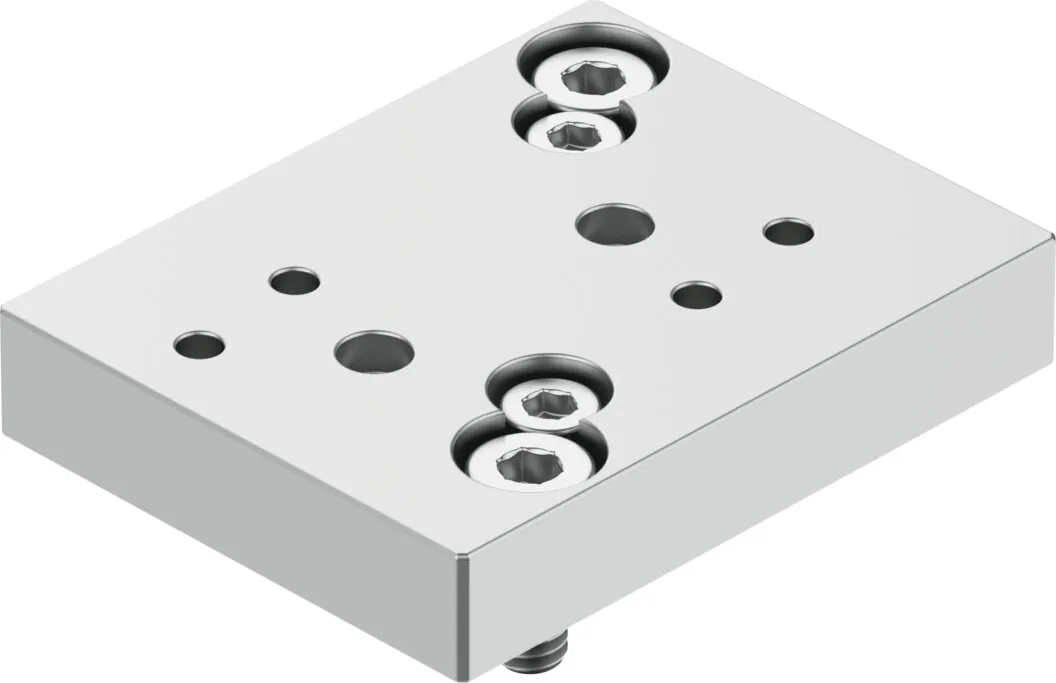

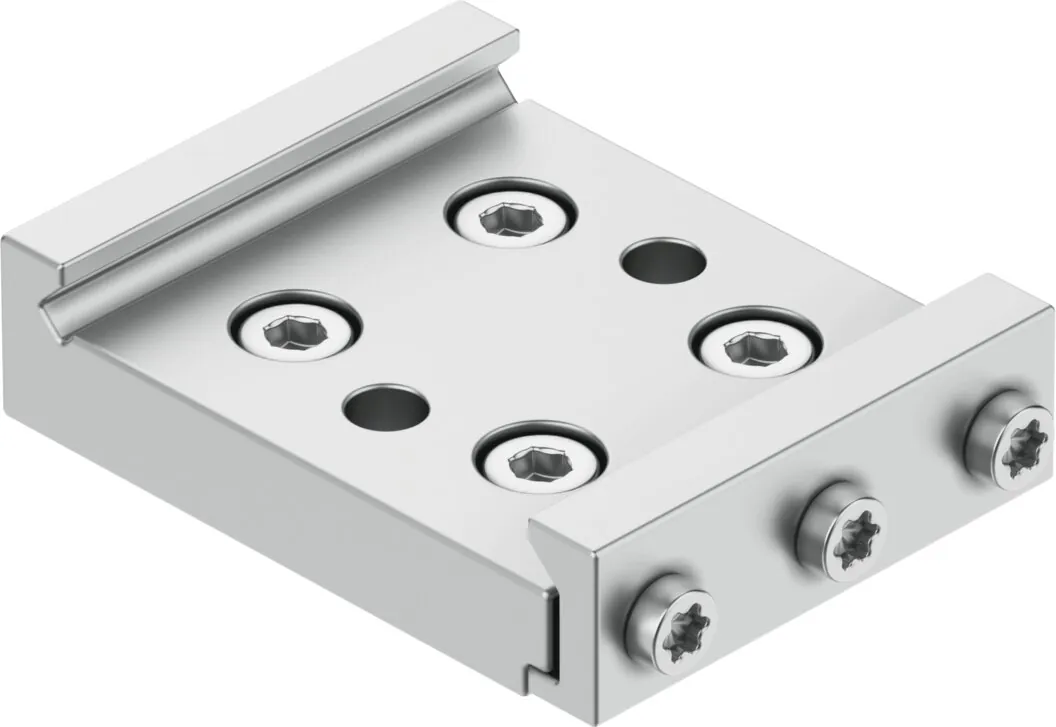

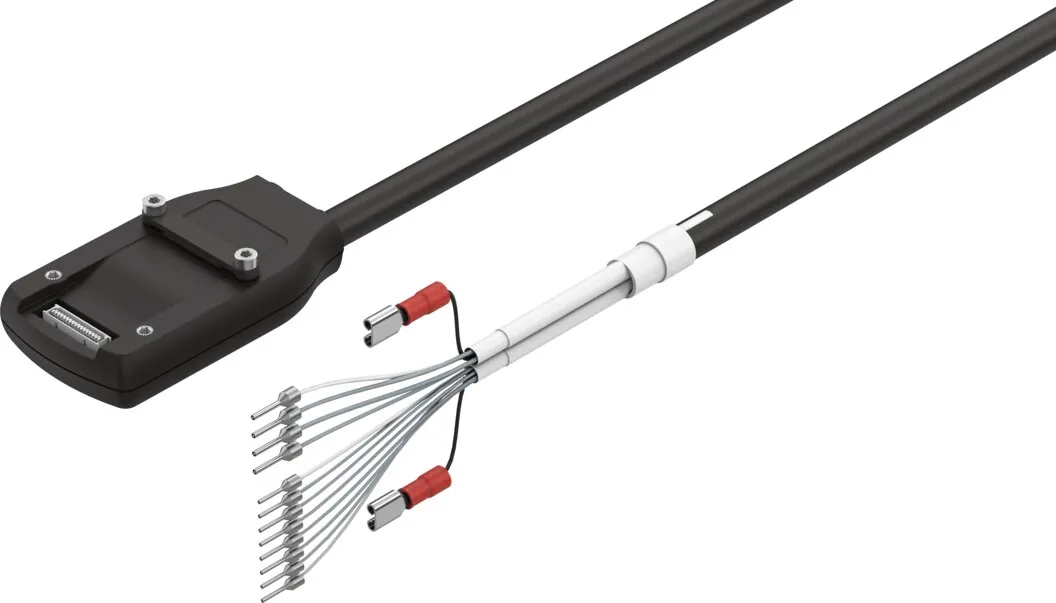

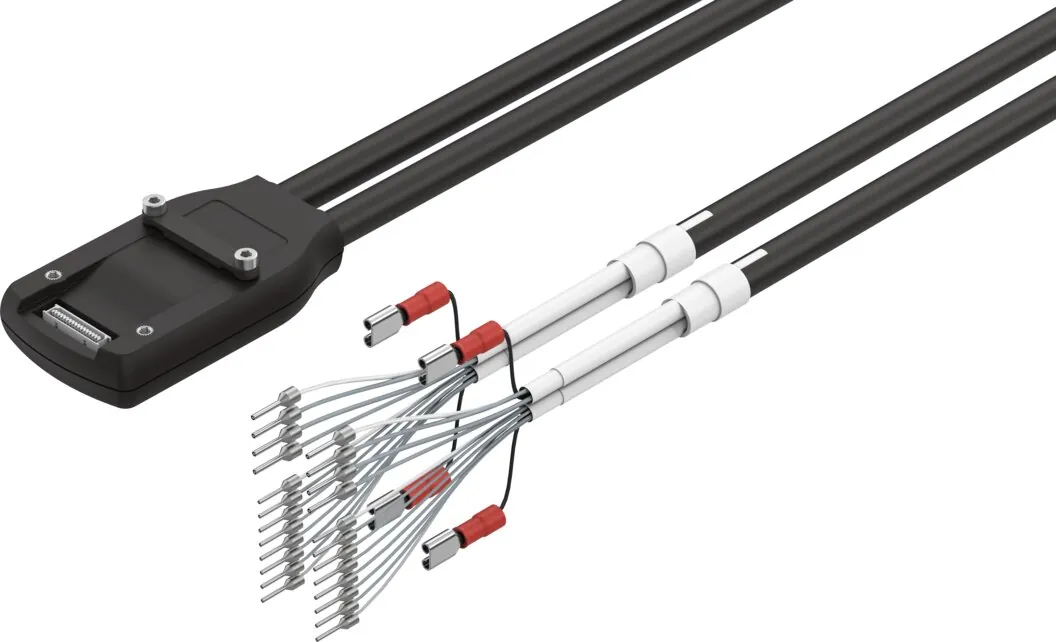

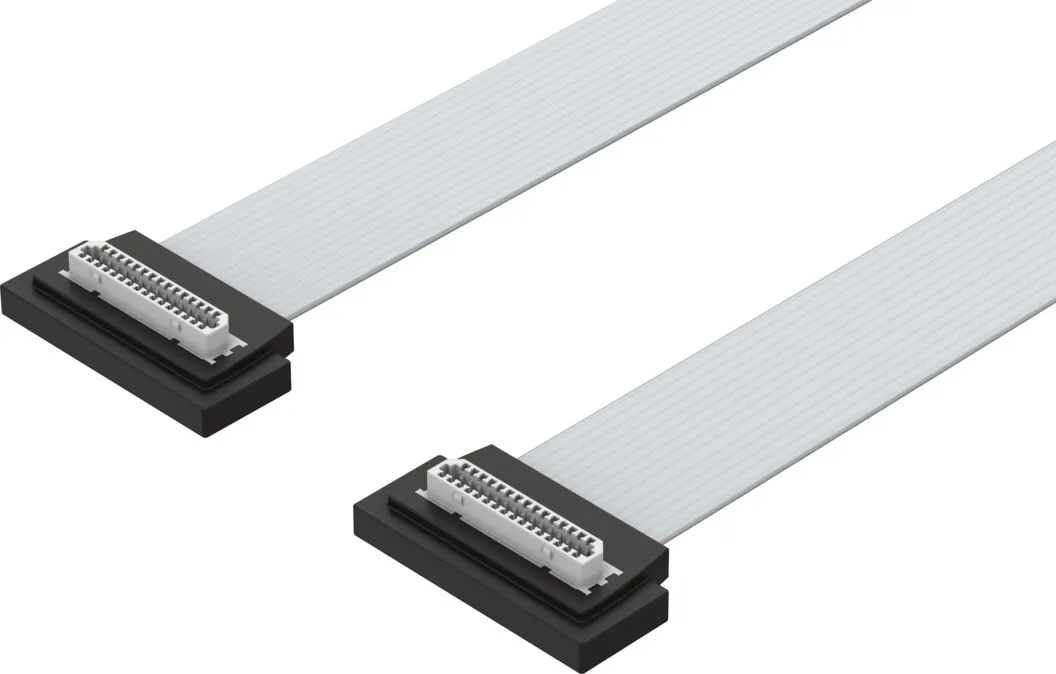

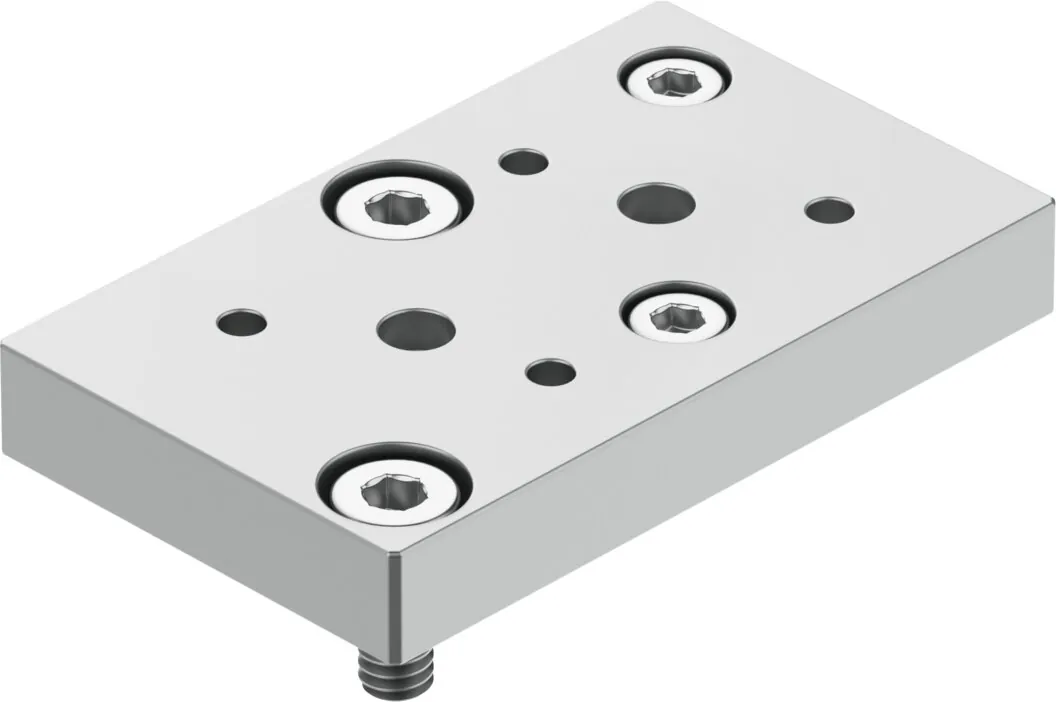

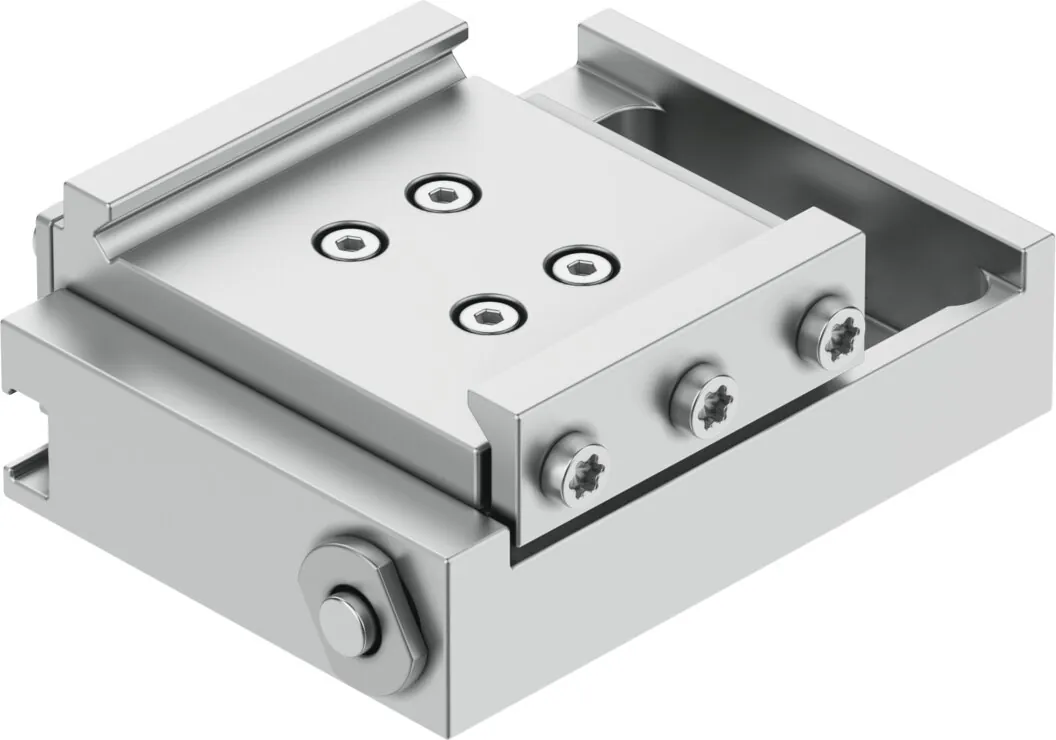

В блоке «Принадлежности» на этой странице: датчики и кабели (24), крепление (5), сменные части (1). Например: SIES-8M-PS-24V-K-0,3-M8D, EHAM-E20-40-E19-25, BUB-HGPT-16-B. Подобраны по каталогу Festo для этого размера.

07Есть ли на EHMD-40-RE-GE документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo EHMD; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит EHMD-40-RE-GE и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте EHMD-40-RE-GE в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09EHMD-40-RE-GE — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 4788875; ввоз официальный, с грузовой таможенной декларацией.
