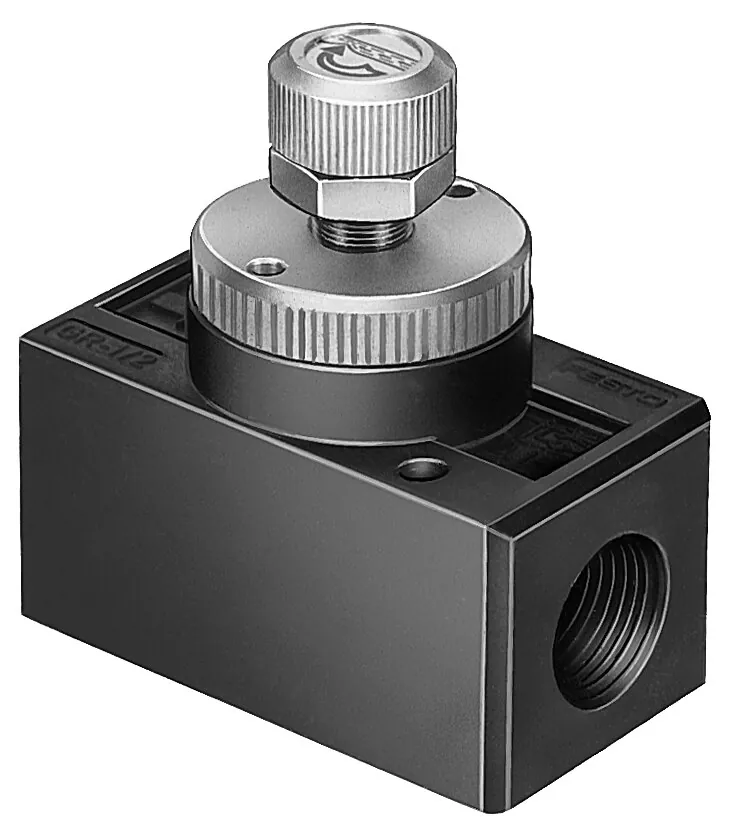

FestoДроссель с обратным клапаном

GR-1/2

GTIN 4052568000509 Оригинал Festo

Дроссель с обратным клапаном Festo GR-1/2: с потоком, регулируемым в одном направлении.

Присоединение 1
G1/2
Пневматическое подключение, канал 2
G1/2
Элемент настройки
Рифленый винт
Тип крепления
Со сквозным отверстием
Стандартный расход через дроссель
1620 л/мин
Масса
517 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Обозначение

Что означает GR-1/2

  1. GRСерия

    Дроссель с обратным клапаном

  2. 1/2Пневматическое присоединение

    Наружная резьба G1/2

Характеристики

Технические данные GR-1/2

Основные

Функция распределителя
Функция дросселирования в одном направлении
Пневматическое подключение, канал 1
G1/2
Пневматическое подключение, канал 2
G1/2
Элемент настройки
Рифленый винт
Тип крепления
Со сквозным отверстием
Стандартный расход через дроссель
1620 л/мин
Стандартный расход в направлении обратного клапана
2760 л/мин
Положение при сборке
Любое

Условия работы

Рабочее давление
0,1 … 10 бар
Температура окружающей среды
−20 … 75 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−20 … 75 °C

Масса

Вес продукта
517 г

Материалы

Материал корпуса
Цинковая штамповка
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал регулировочного винта
Латунь

Принадлежности

Что подходит к GR-1/2

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха14

Документы

Документация

PDFТаблица данных GR-1/2PDF · Festo · на русскомPDFКаталог Festo GR-GRAPDF · на английском · Festo, 2026GRВсе исполнения серии15 позиций, подбор по параметрам

FAQ

Частые вопросы

GR-1/2: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у GR-1/2?

Дроссель с обратным клапаном Festo GR-1/2, артикул 3720: присоединение 1 — G1/2; пневматическое подключение, канал 2 — G1/2; элемент настройки — рифленый винт; тип крепления — со сквозным отверстием; стандартный расход через дроссель — 1620 л/мин; масса — 517 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как дроссель с обратным клапаном регулирует скорость цилиндра?

В одном направлении воздух идёт через регулируемое сечение, в обратном — свободно через обратный клапан. Обычно дросселируют выхлоп из цилиндра: движение получается ровнее.

03При каком давлении и температуре работает GR-1/2?

По таблице данных Festo: рабочее давление — 0,1 … 10 бар; температура окружающей среды — −20 … 75 °C; температура среды — −20 … 75 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен GR-1/2?

Материал корпуса — цинковая штамповка; материал регулировочного винта — латунь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение GR-1/2?

GR — дроссель с обратным клапаном; 1/2 — пневматическое присоединение: наружная резьба G1/2.

06Какие исполнения есть в серии GR, кроме GR-1/2?

В серии «Дроссель с обратным клапаном GR» — 15 позиций. У GR-1/2: присоединение 1 — G1/2. Другие варианты (присоединение 1: G1/4, G1/8, G3/4, G3/8, M3, M5, QS-3, QS-4 и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к GR-1/2?

В блоке «Принадлежности» на этой странице: подключение воздуха (14). Например: QS-G1/2-12. Подобраны по каталогу Festo для этого размера.

08Есть ли на GR-1/2 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo GR-GRA; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит GR-1/2 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте GR-1/2 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10GR-1/2 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 3720; ввоз официальный, с грузовой таможенной декларацией.
