FestoДроссель с обратным клапаном
GR-1/4
GTIN 4052568000073 Оригинал Festo

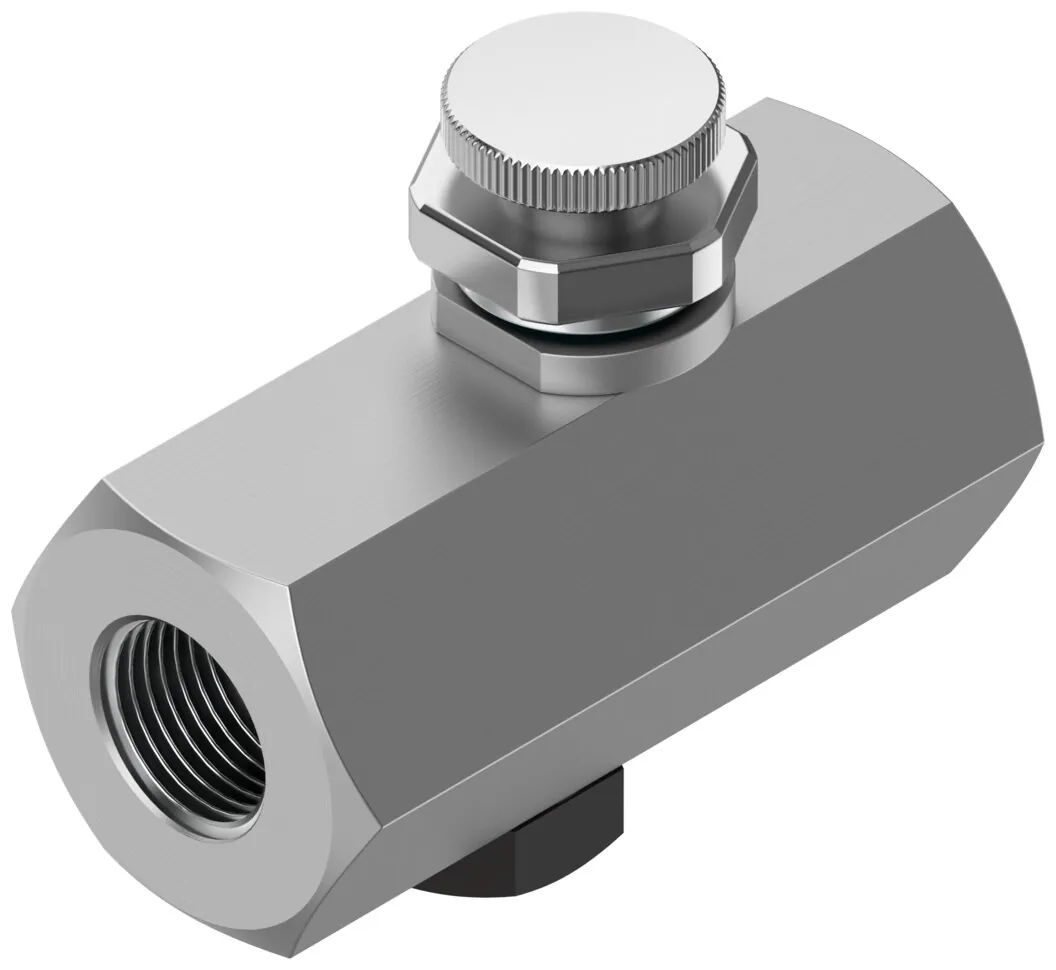

Дроссель с обратным клапаном Festo GR-1/4: с потоком, регулируемым в одном направлении.
- Присоединение 1
- G1/4
- Пневматическое подключение, канал 2
- G1/4
- Элемент настройки
- Рифленый винт
- Тип крепления
- Линейный монтаж
- Стандартный расход через дроссель
- 370 л/мин
- Масса
- 80 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Обозначение
Что означает GR-1/4
- GRСерия
Дроссель с обратным клапаном
- 1/4Пневматическое присоединение
Наружная резьба G1/4
Характеристики
Технические данные GR-1/4
Основные
- Функция распределителя
- Функция дросселирования в одном направлении
- Пневматическое подключение, канал 1
- G1/4
- Пневматическое подключение, канал 2
- G1/4
- Элемент настройки
- Рифленый винт
- Тип крепления
- Линейный монтаж
- Стандартный расход через дроссель
- 370 л/мин
- Стандартный расход в направлении обратного клапана
- 150 л/мин
- Положение при сборке
- Любое
- Стандартный расход в направлении дросселирования, 6 → 0 бар
- 570 л/мин
- Стандартный расход в направлении обратного клапана, 6 → 0 бар
- 340 л/мин
Условия работы
- Рабочее давление
- 0,5 … 10 бар
- Температура окружающей среды
- −20 … 75 °C
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
- Примечание по рабочей среде
- Возможна работа со смазкой (впоследствии требуется постоянная смазка)
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364-B1/B2-L
- Температура среды
- −20 … 75 °C
Масса
- Вес продукта
- 80 г
Материалы
- Материал корпуса
- Алюминиевый сплав
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал уплотнений
- NBR
- Материал регулировочного винта
- Сталь; Гальванизирован
Принадлежности
Что подходит к GR-1/4
Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.
Подключение воздуха22
- QS-G1/4-10Штуцер с цанговым соединением Арт. 186101
- QSL-G1/4-10Угловой штуцер с цанговым зажимом и резьбой Арт. 186122
- PUN-H-10X1,5-BLПолимерный пневмошланг Арт. 197386
- PUN-H-10X1,5-SWПолимерный пневмошланг Арт. 197393
- GRLA-1/4-QS-10-DДроссель с обратным клапаном Арт. 193148
- GRLA-1/4-QS-6-DДроссель с обратным клапаном Арт. 193146
- GRLA-1/4-QS-8-DДроссель с обратным клапаном Арт. 193147
- PUN-H-10X1,5-GEПолимерный пневмошланг Арт. 558302
- PUN-H-10X1,5-GNПолимерный пневмошланг Арт. 558295
- PUN-H-10X1,5-NTПолимерный пневмошланг Арт. 197379
- PUN-H-10X1,5-RTПолимерный пневмошланг Арт. 558288
- PUN-H-10X1,5-SIПолимерный пневмошланг Арт. 558281
- PUN-H-10X1,5-TBLПолимерный пневмошланг Арт. 8048701
- QS-G1/4-10-IШтуцер с цанговым соединением Арт. 186112
- QS-G1/4-12Штуцер с цанговым соединением Арт. 186350
- QS-G1/4-6Штуцер с цанговым соединением Арт. 186097
- QS-G1/4-6-IШтуцер с цанговым соединением Арт. 186108
- QS-G1/4-8Штуцер с цанговым соединением Арт. 186099
- QS-G1/4-8-IШтуцер с цанговым соединением Арт. 186110
- QSL-G1/4-12Угловой штуцер с цанговым зажимом и резьбой Арт. 186351
- QSL-G1/4-6Угловой штуцер с цанговым зажимом и резьбой Арт. 186118
- QSL-G1/4-8Угловой штуцер с цанговым зажимом и резьбой Арт. 186120
FAQ
Частые вопросы
GR-1/4: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у GR-1/4?
Дроссель с обратным клапаном Festo GR-1/4, артикул 2101: присоединение 1 — G1/4; пневматическое подключение, канал 2 — G1/4; элемент настройки — рифленый винт; тип крепления — линейный монтаж; стандартный расход через дроссель — 370 л/мин; масса — 80 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02Как дроссель с обратным клапаном регулирует скорость цилиндра?
В одном направлении воздух идёт через регулируемое сечение, в обратном — свободно через обратный клапан. Обычно дросселируют выхлоп из цилиндра: движение получается ровнее.
03При каком давлении и температуре работает GR-1/4?
По таблице данных Festo: рабочее давление — 0,5 … 10 бар; температура окружающей среды — −20 … 75 °C; температура среды — −20 … 75 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].
04Из каких материалов изготовлен GR-1/4?
Материал корпуса — алюминиевый сплав; материал уплотнений — NBR; материал регулировочного винта — сталь, гальванизирован. Материалы указаны по таблице данных Festo.
05Как расшифровать обозначение GR-1/4?
GR — дроссель с обратным клапаном; 1/4 — пневматическое присоединение: наружная резьба G1/4.
06Какие исполнения есть в серии GR, кроме GR-1/4?
В серии «Дроссель с обратным клапаном GR» — 15 позиций. У GR-1/4: присоединение 1 — G1/4. Другие варианты (присоединение 1: G1/2, G1/8, G3/4, G3/8, M3, M5, QS-3, QS-4 и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.
07Какие принадлежности подходят к GR-1/4?
В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QS-G1/4-10. Подобраны по каталогу Festo для этого размера.
08Есть ли на GR-1/4 документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; каталог Festo GR-GRA; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
09Сколько стоит GR-1/4 и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте GR-1/4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
10GR-1/4 — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 2101; ввоз официальный, с грузовой таможенной декларацией.
