FestoДроссель с обратным клапаном

GR-QS-3

GTIN 4052568044145 Оригинал Festo

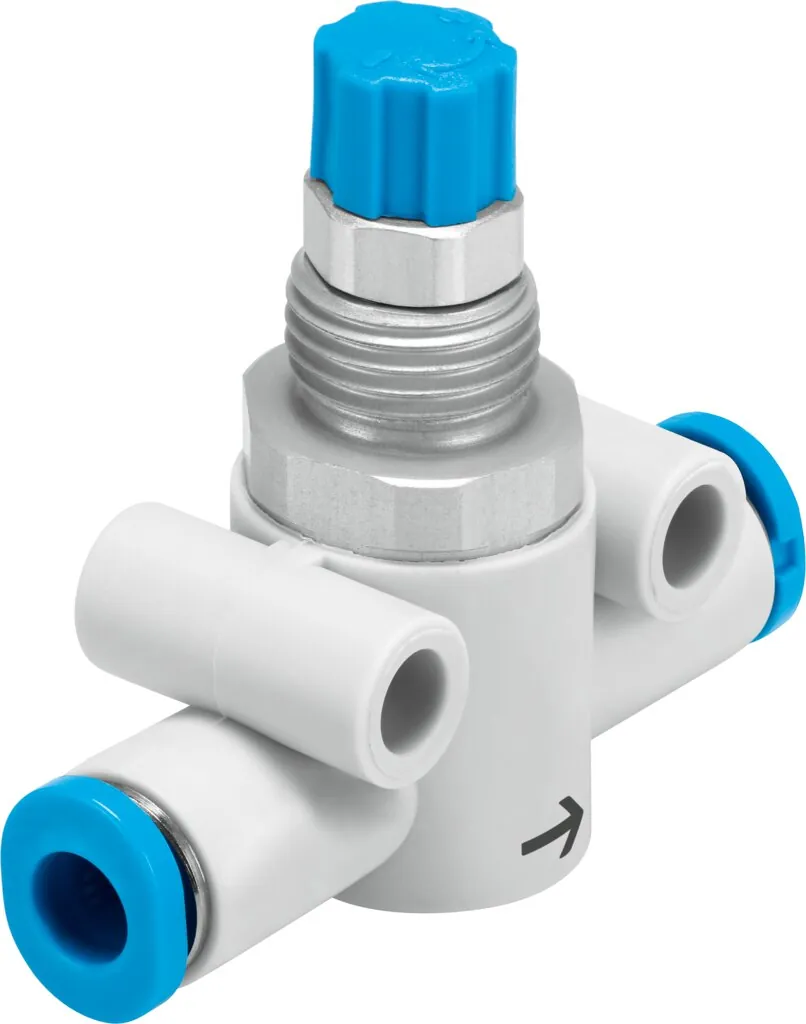

Дроссель с обратным клапаном Festo GR-QS-3: с потоком, регулируемым в одном направлении.

Присоединение 1
QS-3
Пневматическое подключение, канал 2
QS-3
Элемент настройки
Рифленый винт
Стандартный расход через дроссель
85 л/мин
Стандартный расход в направлении обратного клапана
120 л/мин
Масса
12 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Характеристики

Технические данные GR-QS-3

Основные

Функция распределителя
Функция дросселирования в одном направлении
Пневматическое подключение, канал 1
QS-3
Пневматическое подключение, канал 2
QS-3
Элемент настройки
Рифленый винт
Тип крепления
Установка передней панели; со сквозным отверстием; с принадлежностями
Стандартный расход через дроссель
85 л/мин
Стандартный расход в направлении обратного клапана
120 л/мин
Положение при сборке
Любое

Условия работы

Рабочее давление
0,2 … 10 бар
Температура окружающей среды
−10 … 60 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C

Масса

Вес продукта
12 г

Материалы

Материал корпуса
PA с армированием
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал отпускающего кольца
POM
Материал рифленой головки
PA с армированием
Материал регулировочного винта
Легированная сталь

Принадлежности

Что подходит к GR-QS-3

По разделу «Принадлежности» каталога Festo — для размера 3. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха7
Крепление1

Документы

Документация

PDFТаблица данных GR-QS-3PDF · Festo · на русскомPDFКаталог Festo GR-GRAPDF · на английском · Festo, 2026GRВсе исполнения серии15 позиций, подбор по параметрам

FAQ

Частые вопросы

GR-QS-3: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у GR-QS-3?

Дроссель с обратным клапаном Festo GR-QS-3, артикул 193965: присоединение 1 — QS-3; пневматическое подключение, канал 2 — QS-3; элемент настройки — рифленый винт; стандартный расход через дроссель — 85 л/мин; стандартный расход в направлении обратного клапана — 120 л/мин; масса — 12 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как дроссель с обратным клапаном регулирует скорость цилиндра?

В одном направлении воздух идёт через регулируемое сечение, в обратном — свободно через обратный клапан. Обычно дросселируют выхлоп из цилиндра: движение получается ровнее.

03При каком давлении и температуре работает GR-QS-3?

По таблице данных Festo: рабочее давление — 0,2 … 10 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен GR-QS-3?

Материал корпуса — PA с армированием; материал уплотнений — NBR; материал отпускающего кольца — POM; материал рифленой головки — PA с армированием. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии GR, кроме GR-QS-3?

В серии «Дроссель с обратным клапаном GR» — 15 позиций. У GR-QS-3: присоединение 1 — QS-3. Другие варианты (присоединение 1: G1/2, G1/4, G1/8, G3/4, G3/8, M3, M5, QS-4 и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к GR-QS-3?

В блоке «Принадлежности» на этой странице: подключение воздуха (7), крепление (1). Например: PUN-H-3X0,5-BL, GRM-3/8. Подобраны по каталогу Festo для этого размера.

07Есть ли на GR-QS-3 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo GR-GRA; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит GR-QS-3 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте GR-QS-3 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09GR-QS-3 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 193965; ввоз официальный, с грузовой таможенной декларацией.
