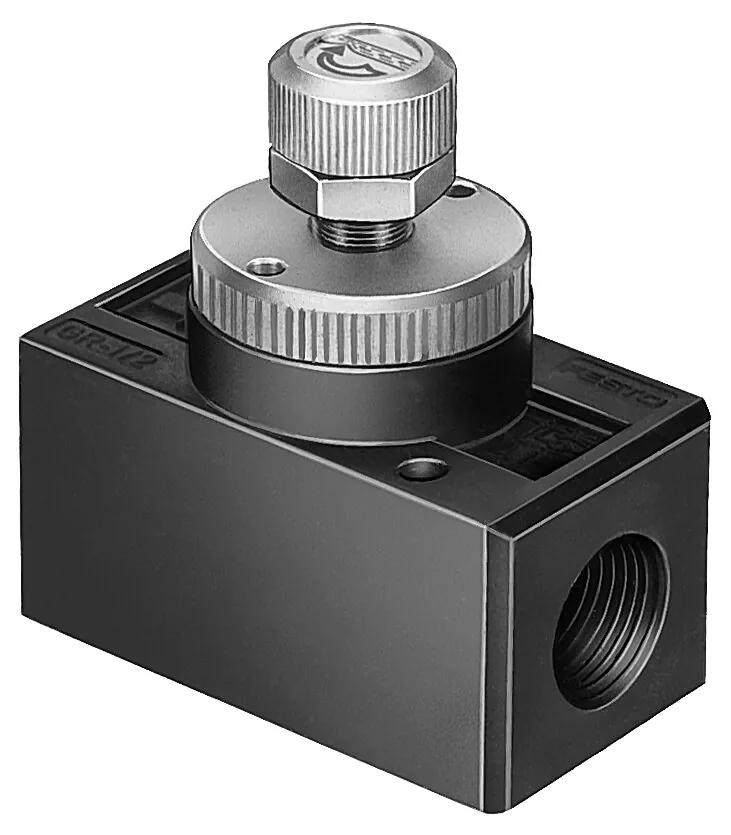

FestoДроссель с обратным клапаном

GR-3/8-B

GTIN 4052568001209 Оригинал Festo

Дроссель с обратным клапаном Festo GR-3/8-B: с потоком, регулируемым в одном направлении.

Присоединение 1: G3/8
Пневматическое подключение, канал 2: G3/8
Элемент настройки: Рифленый винт
Стандартный расход через дроссель: 1010 л/мин
Стандартный расход в направлении обратного клапана: 1150 л/мин
Масса: 225 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Обозначение

Что означает GR-3/8-B

GRСерия
Дроссель с обратным клапаном
3/8Пневматическое присоединение
Наружная резьба G3/8
BПоколение
Серия B

Характеристики

Технические данные GR-3/8-B

Основные

Функция распределителя: Функция дросселирования в одном направлении
Пневматическое подключение, канал 1: G3/8
Пневматическое подключение, канал 2: G3/8
Элемент настройки: Рифленый винт
Тип крепления: Установка передней панели; со сквозным отверстием
Стандартный расход через дроссель: 1010 л/мин
Стандартный расход в направлении обратного клапана: 1150 л/мин
Положение при сборке: Любое

Условия работы

Рабочее давление: 0,1 … 10 бар
Температура окружающей среды: −20 … 75 °C
Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске): VDMA24364-B1/B2-L
Температура среды: −20 … 75 °C

Масса

Вес продукта: 225 г

Материалы

Материал корпуса: Цинковая штамповка
Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал регулировочного винта: Латунь

Принадлежности

Что подходит к GR-3/8-B

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22

QS-G3/8-12Штуцер с цанговым соединением Арт. 186103
QSL-G3/8-12Угловой штуцер с цанговым зажимом и резьбой Арт. 186124
PUN-H-12X2-BLПолимерный пневмошланг Арт. 197387
PUN-H-12X2-SWПолимерный пневмошланг Арт. 197394
GRLA-3/8-QS-10-DДроссель с обратным клапаном Арт. 193151
GRLA-3/8-QS-6-DДроссель с обратным клапаном Арт. 193149
GRLA-3/8-QS-8-DДроссель с обратным клапаном Арт. 193150
PUN-H-12X2-GEПолимерный пневмошланг Арт. 558303
PUN-H-12X2-GNПолимерный пневмошланг Арт. 558296
PUN-H-12X2-NTПолимерный пневмошланг Арт. 197380
PUN-H-12X2-RTПолимерный пневмошланг Арт. 558289
PUN-H-12X2-SIПолимерный пневмошланг Арт. 558282
PUN-H-12X2-TBLПолимерный пневмошланг Арт. 8048711
QS-G3/8-10Штуцер с цанговым соединением Арт. 186102
QS-G3/8-10-IШтуцер с цанговым соединением Арт. 186113
QS-G3/8-12-IШтуцер с цанговым соединением Арт. 186114
QS-G3/8-16Штуцер с цанговым соединением Арт. 186347
QS-G3/8-8Штуцер с цанговым соединением Арт. 186100
QS-G3/8-8-IШтуцер с цанговым соединением Арт. 186111
QSL-G3/8-10Угловой штуцер с цанговым зажимом и резьбой Арт. 186123
QSL-G3/8-16Угловой штуцер с цанговым зажимом и резьбой Арт. 186348
QSL-G3/8-8Угловой штуцер с цанговым зажимом и резьбой Арт. 186121

Документы

Документация

PDFТаблица данных GR-3/8-BPDF · Festo · на русском PDFКаталог Festo GR-GRAPDF · на английском · Festo, 2026 GRВсе исполнения серии15 позиций, подбор по параметрам

FAQ

Частые вопросы

GR-3/8-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у GR-3/8-B?

Дроссель с обратным клапаном Festo GR-3/8-B, артикул 6308: присоединение 1 — G3/8; пневматическое подключение, канал 2 — G3/8; элемент настройки — рифленый винт; стандартный расход через дроссель — 1010 л/мин; стандартный расход в направлении обратного клапана — 1150 л/мин; масса — 225 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как дроссель с обратным клапаном регулирует скорость цилиндра?

В одном направлении воздух идёт через регулируемое сечение, в обратном — свободно через обратный клапан. Обычно дросселируют выхлоп из цилиндра: движение получается ровнее.

03При каком давлении и температуре работает GR-3/8-B?

По таблице данных Festo: рабочее давление — 0,1 … 10 бар; температура окружающей среды — −20 … 75 °C; температура среды — −20 … 75 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен GR-3/8-B?

Материал корпуса — цинковая штамповка; материал регулировочного винта — латунь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение GR-3/8-B?

GR — дроссель с обратным клапаном; 3/8 — пневматическое присоединение: наружная резьба G3/8; B — поколение: серия B.

06Какие исполнения есть в серии GR, кроме GR-3/8-B?

В серии «Дроссель с обратным клапаном GR» — 15 позиций. У GR-3/8-B: присоединение 1 — G3/8. Другие варианты (присоединение 1: G1/2, G1/4, G1/8, G3/4, M3, M5, QS-3, QS-4 и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к GR-3/8-B?

В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QS-G3/8-12. Подобраны по каталогу Festo для этого размера.

08Есть ли на GR-3/8-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo GR-GRA; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит GR-3/8-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте GR-3/8-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10GR-3/8-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 6308; ввоз официальный, с грузовой таможенной декларацией.
