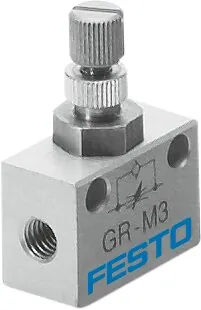

FestoДроссель с обратным клапаном

GR-M3

GTIN 4052568009328 Оригинал Festo

Дроссель с обратным клапаном Festo GR-M3: с потоком, регулируемым в одном направлении.

Присоединение 1: M3
Пневматическое подключение, канал 2: M3
Элемент настройки: Рифленый винт
Стандартный расход через дроссель: 29,5 л/мин
Стандартный расход в направлении обратного клапана: 26 … 27,5 л/мин
Масса: 2 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Обозначение

Что означает GR-M3

GRСерия
Дроссель с обратным клапаном
M3Пневматическое присоединение
Наружная резьба M3

Характеристики

Технические данные GR-M3

Основные

Функция распределителя: Функция дросселирования в одном направлении
Пневматическое подключение, канал 1: M3
Пневматическое подключение, канал 2: M3
Элемент настройки: Рифленый винт
Тип крепления: Установка передней панели; со сквозным отверстием
Стандартный расход через дроссель: 29,5 л/мин
Стандартный расход в направлении обратного клапана: 26 … 27,5 л/мин
Положение при сборке: Любое

Условия работы

Рабочее давление: 0,3 … 8 бар
Температура окружающей среды: −10 … 60 °C
Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4]
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске): VDMA24364-B1/B2-L
Температура среды: −10 … 60 °C

Масса

Вес продукта: 2,5 г

Материалы

Материал корпуса: Алюминиевый сплав
Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений: NBR
Материал регулировочного винта: Латунь

Принадлежности

Что подходит к GR-M3

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха17

QSM-M3-4Штуцер с цанговым соединением Арт. 153303
QSML-M3-4Угловой штуцер с цанговым зажимом и резьбой Арт. 153332
PUN-H-4X0,75-BLПолимерный пневмошланг Арт. 197383
PUN-H-4X0,75-SWПолимерный пневмошланг Арт. 197390
PUN-H-4X0,75-GEПолимерный пневмошланг Арт. 558299
PUN-H-4X0,75-GNПолимерный пневмошланг Арт. 558292
PUN-H-4X0,75-NTПолимерный пневмошланг Арт. 197376
PUN-H-4X0,75-RTПолимерный пневмошланг Арт. 558285
PUN-H-4X0,75-SIПолимерный пневмошланг Арт. 558278
PUN-H-4X0,75-TBLПолимерный пневмошланг Арт. 8048671
QSM-M3-2Штуцер с цанговым соединением Арт. 133027
QSM-M3-2-IШтуцер с цанговым соединением Арт. 133026
QSM-M3-3Штуцер с цанговым соединением Арт. 153301
QSM-M3-3-IШтуцер с цанговым соединением Арт. 153312
QSM-M3-4-IШтуцер с цанговым соединением Арт. 153314
QSML-M3-2Угловой штуцер с цанговым зажимом и резьбой Арт. 133030
QSML-M3-3Угловой штуцер с цанговым зажимом и резьбой Арт. 153330

Документы

Документация

PDFТаблица данных GR-M3PDF · Festo · на русском PDFКаталог Festo GR-GRAPDF · на английском · Festo, 2026 GRВсе исполнения серии15 позиций, подбор по параметрам

FAQ

Частые вопросы

GR-M3: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у GR-M3?

Дроссель с обратным клапаном Festo GR-M3, артикул 15899: присоединение 1 — M3; пневматическое подключение, канал 2 — M3; элемент настройки — рифленый винт; стандартный расход через дроссель — 29,5 л/мин; стандартный расход в направлении обратного клапана — 26 … 27,5 л/мин; масса — 2 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как дроссель с обратным клапаном регулирует скорость цилиндра?

В одном направлении воздух идёт через регулируемое сечение, в обратном — свободно через обратный клапан. Обычно дросселируют выхлоп из цилиндра: движение получается ровнее.

03При каком давлении и температуре работает GR-M3?

По таблице данных Festo: рабочее давление — 0,3 … 8 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4].

04Из каких материалов изготовлен GR-M3?

Материал корпуса — алюминиевый сплав; материал уплотнений — NBR; материал регулировочного винта — латунь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение GR-M3?

GR — дроссель с обратным клапаном; M3 — пневматическое присоединение: наружная резьба M3.

06Какие исполнения есть в серии GR, кроме GR-M3?

В серии «Дроссель с обратным клапаном GR» — 15 позиций. У GR-M3: присоединение 1 — M3. Другие варианты (присоединение 1: G1/2, G1/4, G1/8, G3/4, G3/8, M5, QS-3, QS-4 и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к GR-M3?

В блоке «Принадлежности» на этой странице: подключение воздуха (17). Например: QSM-M3-4. Подобраны по каталогу Festo для этого размера.

08Есть ли на GR-M3 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo GR-GRA; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит GR-M3 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте GR-M3 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10GR-M3 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 15899; ввоз официальный, с грузовой таможенной декларацией.
