FestoПережимной клапан

VZQA-C-M22C-6-TT-V2V4E-4

GTIN 4052568418564 Оригинал Festo

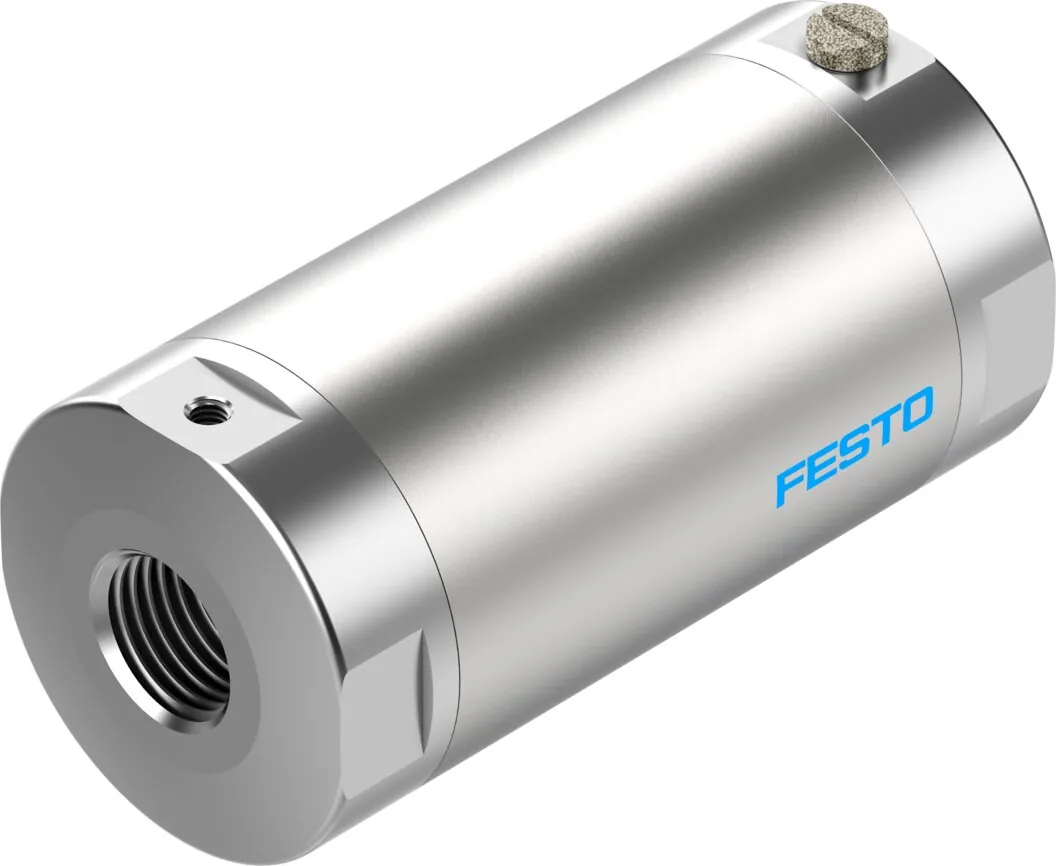

Пережимной клапан Festo VZQA-C-M22C-6-TT-V2V4E-4: 2/2 Н.З., моностабильный; 6; механическая пружина; EPDM.

Функция
2/2 Н.З., моностабильный
DN
6
Тип сброса
Механическая пружина
Материал отсечного элемента
EPDM
Тип управления
Пневматический
Масса
253 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

DN

Обозначение

Что означает VZQA-C-M22C-6-TT-V2V4E-4

  1. VZQAСерия

    Пережимной клапан

  2. CИсполнение

    Исполнение, удобное для мойки

  3. M22CФункция распределителя

    2/2-распределитель, нормально закрытый

  4. 6Условный проход DN

    6 мм

  5. TTПрисоединение арматуры 1 и присоединение арматуры 2

    Внутренняя резьба NPT; внутренняя резьба NPT

  6. V2V4EМатериал корпуса и материал крышки корпуса и материал запорного элемента

    Нержавеющая сталь аустенитная (1.4301, 1.4303, 1.4306 / AISI 304L); нержавеющая сталь аустенитная (1.4401, 1.4404 / AISI 316L, 1.4408); EPDM

  7. 4Диапазон давления среды

    0 … 4 бар

Характеристики

Технические данные VZQA-C-M22C-6-TT-V2V4E-4

Основные

Тип конструкции
Пережимной клапан с пневмоуправлением
Тип управления
Пневматический
Тип уплотнения
Мягкий
Положение при сборке
Любое
Тип крепления
Линейный монтаж
Присоединие запорного клапана
1/4 NPT
Номинальный внутренний диаметр DN
6
Функция распределителя
2/2 Н.З., моностабильный
Направление потока
Реверсивный
Номинальное давление, запорно-регулирующая арматура
10
Разрушающее давление
1,6 МПа
Тип сброса
Механическая пружина
Тип пилотного управления
С внешним управлением
Подвод пилотного воздуха 12
M3
Среда
Сжатый воздух по ISO 8573-1:2010 [-:-:1]; Вода
Макс. вязкость
4000 mm2/s
Расход Kv
0,7 m3/h
Время включения
125 мс
Время выключения
125 мс
Номер материала корпуса
1.4301
Номер материала крышки корпуса
1.4404 / AISI 316L
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале

Условия работы

Давление среды
0 … 0,4 МПа
Рабочее давление
3,5 … 6 бар
Давление разрушения
16 бар
Рабочая среда пилотного каскада
Сжатый воздух по ISO 8573-1:2010 [7:4:1]
Температура среды
−5 … 100 °C
Температура окружающей среды
−5 … 60 °C
Температура хранения
5 … 20 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III

Масса

Вес продукта
253 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Легированная сталь, нержавеющая
Материал крышки корпуса
Легированная сталь, нержавеющая
Материал уплотнений
FPM
Материал отсечного элемента
EPDM
Материал стакана
PPS

Принадлежности

Что подходит к VZQA-C-M22C-6-TT-V2V4E-4

По разделу «Принадлежности» каталога Festo — для размера 6.

Датчики и кабели24
Сменные части4

Документы

Документация

PDFТаблица данных VZQA-C-M22C-6-TT-V2V4E-4PDF · Festo · на русскомPDFКаталог Festo VZQAPDF · на английском · Festo, 2026VZQAВсе исполнения серии30 позиций, подбор по параметрам

FAQ

Частые вопросы

VZQA-C-M22C-6-TT-V2V4E-4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VZQA-C-M22C-6-TT-V2V4E-4?

Пережимной клапан Festo VZQA-C-M22C-6-TT-V2V4E-4, артикул 4748311: функция — 2/2 Н.З., моностабильный; DN — 6; тип сброса — механическая пружина; материал отсечного элемента — EPDM; тип управления — пневматический; масса — 253 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает пережимной клапан?

Он перекрывает поток, пережимая эластичный рукав: среда не касается механизма клапана.

03При каком давлении и температуре работает VZQA-C-M22C-6-TT-V2V4E-4?

По таблице данных Festo: рабочее давление — 3,5 … 6 бар; температура окружающей среды — −5 … 60 °C; температура среды — −5 … 100 °C.

04Из каких материалов изготовлен VZQA-C-M22C-6-TT-V2V4E-4?

Материал корпуса — легированная сталь, нержавеющая; материал крышки корпуса — легированная сталь, нержавеющая; материал уплотнений — FPM; материал отсечного элемента — EPDM. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VZQA-C-M22C-6-TT-V2V4E-4?

VZQA — пережимной клапан; C — исполнение: исполнение, удобное для мойки; M22C — функция распределителя: 2/2-распределитель, нормально закрытый; 6 — условный проход DN: 6 мм; TT — присоединение арматуры 1 и присоединение арматуры 2: внутренняя резьба NPT, внутренняя резьба NPT; V2V4E — материал корпуса и материал крышки корпуса и материал запорного элемента: нержавеющая сталь аустенитная (1.4301, 1.4303, 1.4306 / AISI 304L), нержавеющая сталь аустенитная (1.4401, 1.4404 / AISI 316L, 1.4408), EPDM; 4 — диапазон давления среды: 0 … 4 бар.

06Какие исполнения есть в серии VZQA, кроме VZQA-C-M22C-6-TT-V2V4E-4?

В серии «Пережимной клапан VZQA» — 30 позиций. У VZQA-C-M22C-6-TT-V2V4E-4: DN — 6. Другие варианты (DN: 15) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VZQA-C-M22C-6-TT-V2V4E-4?

В блоке «Принадлежности» на этой странице: датчики и кабели (24), сменные части (4). Например: SMT-8G-PS-24V-E-2,5Q-OE, VAVC-Q2-M22C-6-E. Подобраны по каталогу Festo для этого размера.

08Есть ли на VZQA-C-M22C-6-TT-V2V4E-4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VZQA; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VZQA-C-M22C-6-TT-V2V4E-4 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VZQA-C-M22C-6-TT-V2V4E-4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VZQA-C-M22C-6-TT-V2V4E-4 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 4748311; ввоз официальный, с грузовой таможенной декларацией.
