FestoПережимной клапан

VZQA-C-M22U-15-GG-ALPOMN-4

GTIN 4052568268695 Оригинал Festo

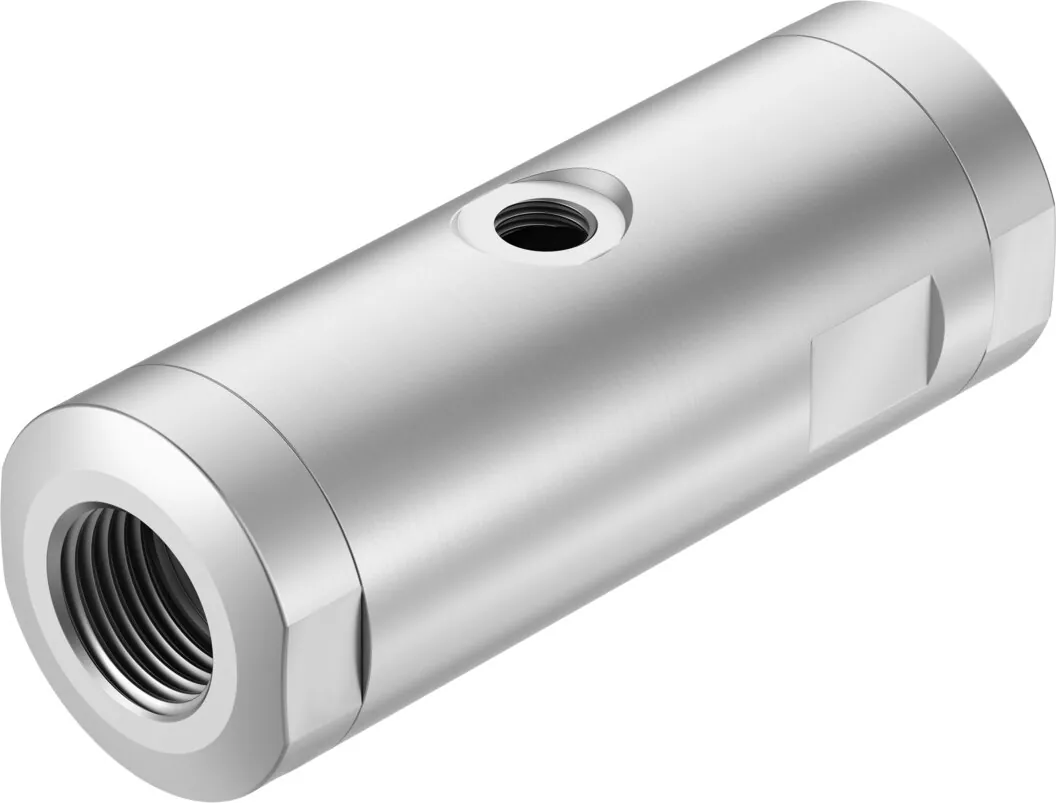

Пережимной клапан Festo VZQA-C-M22U-15-GG-ALPOMN-4: pneumatically actuated pinch valve in aluminium, safety position open, NPT thread, DN15.

DN
15
Тип сброса
Упругий отскок
Материал отсечного элемента
NBR
Тип управления
Пневматический
Тип уплотнения
Мягкий
Масса
158 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

DN

  • 6
  • 15
  • 25

Материал отсечного элемента

Характеристики

Технические данные VZQA-C-M22U-15-GG-ALPOMN-4

Основные

Тип конструкции
Пережимной клапан с пневмоуправлением
Тип управления
Пневматический
Тип уплотнения
Мягкий
Положение при сборке
Любое
Тип крепления
Линейный монтаж
Присоединие запорного клапана
G1/2
Номинальный внутренний диаметр DN
15
Функция распределителя
2/2 нормально открытый, моностабильный
Направление потока
Реверсивный
Номинальное давление, запорно-регулирующая арматура
10
Дифференциальное давление
2,5 бар
Разрушающее давление
1,6 МПа
Избыточное давление
7,8 бар
Тип сброса
Упругий отскок
Тип пилотного управления
С внешним управлением
Подвод пилотного воздуха 12
G1/8
Среда
Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]
Макс. вязкость
4000 mm2/s
Расход Kv
5 m3/h
Время включения
250 мс
Время выключения
250 мс

Условия работы

Давление среды
0 … 0,4 МПа
Рабочее давление
1 … 6,5 бар
Давление разрушения
16 бар
Давление перегрузки
0,78 МПа
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура среды
−5 … 60 °C
Температура окружающей среды
−5 … 60 °C
Температура хранения
5 … 20 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III

Масса

Вес продукта
158 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Алюминиевый сплав
Материал крышки корпуса
POM
Материал уплотнений
FPM
Материал отсечного элемента
NBR
Материал стакана
PA6

Принадлежности

Что подходит к VZQA-C-M22U-15-GG-ALPOMN-4

По разделу «Принадлежности» каталога Festo — для размера 15.

Датчики и кабели24
Сменные части4

Документы

Документация

PDFТаблица данных VZQA-C-M22U-15-GG-ALPOMN-4PDF · Festo · на русскомPDFКаталог Festo VZQAPDF · на английском · Festo, 2026VZQAВсе исполнения серии30 позиций, подбор по параметрам

FAQ

Частые вопросы

VZQA-C-M22U-15-GG-ALPOMN-4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VZQA-C-M22U-15-GG-ALPOMN-4?

Пережимной клапан Festo VZQA-C-M22U-15-GG-ALPOMN-4, артикул 3022832: DN — 15; тип сброса — упругий отскок; материал отсечного элемента — NBR; тип управления — пневматический; тип уплотнения — мягкий; масса — 158 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает пережимной клапан?

Он перекрывает поток, пережимая эластичный рукав: среда не касается механизма клапана.

03При каком давлении и температуре работает VZQA-C-M22U-15-GG-ALPOMN-4?

По таблице данных Festo: рабочее давление — 1 … 6,5 бар; температура окружающей среды — −5 … 60 °C; температура среды — −5 … 60 °C.

04Из каких материалов изготовлен VZQA-C-M22U-15-GG-ALPOMN-4?

Материал корпуса — алюминиевый сплав; материал крышки корпуса — POM; материал уплотнений — FPM; материал отсечного элемента — NBR. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии VZQA, кроме VZQA-C-M22U-15-GG-ALPOMN-4?

В серии «Пережимной клапан VZQA» — 30 позиций. У VZQA-C-M22U-15-GG-ALPOMN-4: DN — 15; материал отсечного элемента — NBR. Другие варианты (DN: 6) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к VZQA-C-M22U-15-GG-ALPOMN-4?

В блоке «Принадлежности» на этой странице: датчики и кабели (24), сменные части (4). Например: SMT-8G-PS-24V-E-2,5Q-OE, VAVC-Q2-M22C-15-E. Подобраны по каталогу Festo для этого размера.

07Есть ли на VZQA-C-M22U-15-GG-ALPOMN-4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VZQA; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит VZQA-C-M22U-15-GG-ALPOMN-4 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VZQA-C-M22U-15-GG-ALPOMN-4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09VZQA-C-M22U-15-GG-ALPOMN-4 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 3022832; ввоз официальный, с грузовой таможенной декларацией.
