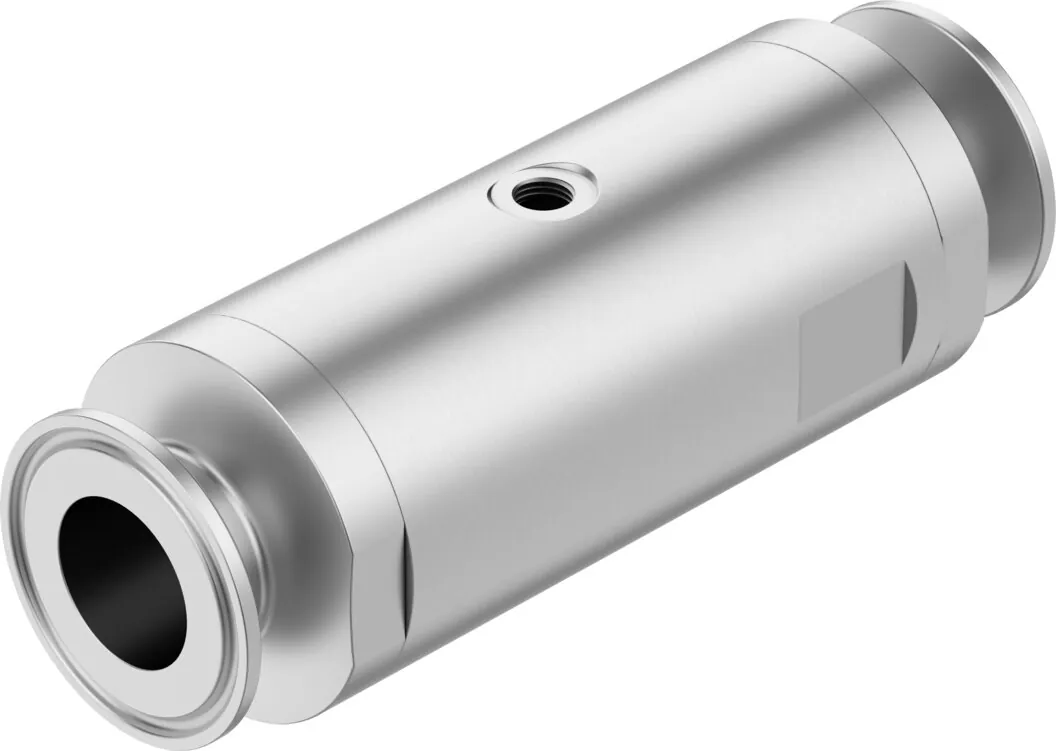

FestoПережимной клапан

VZQA-C-M22U-25-S5S5-V4V4S1-4

GTIN 4052568291013 Оригинал Festo

Пережимной клапан Festo VZQA-C-M22U-25-S5S5-V4V4S1-4: pneumatically actuated pinch valve in stainless steel, safety position opened, clamping nozzle connection, DN25, food materials and articles.

DN
25
Тип сброса
Упругий отскок
Материал отсечного элемента
VMQ (силикон)
Тип управления
Пневматический
Тип уплотнения
Мягкий
Масса
1,47 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

DN

Материал отсечного элемента

  • EPDM
  • NBR
  • VMQ (силикон)

Обозначение

Что означает VZQA-C-M22U-25-S5S5-V4V4S1-4

  1. VZQAСерия

    Пережимной клапан

  2. CИсполнение

    Исполнение, удобное для мойки

  3. M22UФункция распределителя

    2/2-распределитель, нормально открытый

  4. 25Условный проход DN

    25 мм

  5. S5S5Присоединение арматуры 1 и присоединение арматуры 2

    Зажимное соединение (кламп) по DIN 32676, ряд A; зажимное соединение (кламп) по DIN 32676, ряд A

  6. V4V4S1Материал корпуса и материал крышки корпуса и материал запорного элемента

    Нержавеющая сталь аустенитная (1.4401, 1.4404 / AISI 316L, 1.4408); нержавеющая сталь аустенитная (1.4401, 1.4404 / AISI 316L, 1.4408); силикон

  7. 4Диапазон давления среды

    0 … 4 бар

Характеристики

Технические данные VZQA-C-M22U-25-S5S5-V4V4S1-4

Основные

Тип конструкции
Пережимной клапан с пневмоуправлением
Тип управления
Пневматический
Тип уплотнения
Мягкий
Положение при сборке
Любое
Тип крепления
Линейный монтаж
Присоединие запорного клапана
Зажим по DIN 32676 серия А
Номинальный внутренний диаметр DN
25
Функция распределителя
2/2 нормально открытый, моностабильный
Направление потока
Реверсивный
Номинальное давление, запорно-регулирующая арматура
10
Дифференциальное давление
3 бар
Разрушающее давление
1,6 МПа
Избыточное давление
7,8 бар
Тип сброса
Упругий отскок
Тип пилотного управления
С внешним управлением
Подвод пилотного воздуха 12
G1/8
Среда
Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]
Макс. вязкость
4000 mm2/s
Расход Kv
18 m3/h
Время включения
250 мс
Время выключения
250 мс
Номер материала корпуса
1.4404
Безопасны для пищевых продуктов
См. декларацию соответствия

Условия работы

Давление среды
0 … 0,4 МПа
Рабочее давление
1 … 6,5 бар
Давление разрушения
16 бар
Давление перегрузки
0,78 МПа
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура среды
−5 … 150 °C
Температура окружающей среды
−5 … 60 °C
Температура хранения
5 … 30 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III

Масса

Вес продукта
1474 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Легированная сталь, нержавеющая
Материал крышки корпуса
Легированная сталь, нержавеющая
Материал уплотнений
FPM
Материал отсечного элемента
VMQ (силикон)
Материал стакана
PA6

Принадлежности

Что подходит к VZQA-C-M22U-25-S5S5-V4V4S1-4

По разделу «Принадлежности» каталога Festo — для размера 25.

Датчики и кабели24
Сменные части3

Документы

Документация

PDFТаблица данных VZQA-C-M22U-25-S5S5-V4V4S1-4PDF · Festo · на русскомPDFКаталог Festo VZQAPDF · на английском · Festo, 2026VZQAВсе исполнения серии30 позиций, подбор по параметрам

FAQ

Частые вопросы

VZQA-C-M22U-25-S5S5-V4V4S1-4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VZQA-C-M22U-25-S5S5-V4V4S1-4?

Пережимной клапан Festo VZQA-C-M22U-25-S5S5-V4V4S1-4, артикул 3968925: DN — 25; тип сброса — упругий отскок; материал отсечного элемента — VMQ (силикон); тип управления — пневматический; тип уплотнения — мягкий; масса — 1,47 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает пережимной клапан?

Он перекрывает поток, пережимая эластичный рукав: среда не касается механизма клапана.

03При каком давлении и температуре работает VZQA-C-M22U-25-S5S5-V4V4S1-4?

По таблице данных Festo: рабочее давление — 1 … 6,5 бар; температура окружающей среды — −5 … 60 °C; температура среды — −5 … 150 °C.

04Из каких материалов изготовлен VZQA-C-M22U-25-S5S5-V4V4S1-4?

Материал корпуса — легированная сталь, нержавеющая; материал крышки корпуса — легированная сталь, нержавеющая; материал уплотнений — FPM; материал отсечного элемента — VMQ (силикон). Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VZQA-C-M22U-25-S5S5-V4V4S1-4?

VZQA — пережимной клапан; C — исполнение: исполнение, удобное для мойки; M22U — функция распределителя: 2/2-распределитель, нормально открытый; 25 — условный проход DN: 25 мм; S5S5 — присоединение арматуры 1 и присоединение арматуры 2: зажимное соединение (кламп) по DIN 32676, ряд A, зажимное соединение (кламп) по DIN 32676, ряд A; V4V4S1 — материал корпуса и материал крышки корпуса и материал запорного элемента: нержавеющая сталь аустенитная (1.4401, 1.4404 / AISI 316L, 1.4408), нержавеющая сталь аустенитная (1.4401, 1.4404 / AISI 316L, 1.4408), силикон. Остальные части — в блоке «Обозначение» на этой странице.

06Какие исполнения есть в серии VZQA, кроме VZQA-C-M22U-25-S5S5-V4V4S1-4?

В серии «Пережимной клапан VZQA» — 30 позиций. У VZQA-C-M22U-25-S5S5-V4V4S1-4: DN — 25; материал отсечного элемента — VMQ (силикон). Другие варианты (DN: 6, 15) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VZQA-C-M22U-25-S5S5-V4V4S1-4?

В блоке «Принадлежности» на этой странице: датчики и кабели (24), сменные части (3). Например: SMT-8G-PS-24V-E-2,5Q-OE, VAVC-Q2-M22U-25-E. Подобраны по каталогу Festo для этого размера.

08Есть ли на VZQA-C-M22U-25-S5S5-V4V4S1-4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VZQA; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VZQA-C-M22U-25-S5S5-V4V4S1-4 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VZQA-C-M22U-25-S5S5-V4V4S1-4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VZQA-C-M22U-25-S5S5-V4V4S1-4 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 3968925; ввоз официальный, с грузовой таможенной декларацией.
