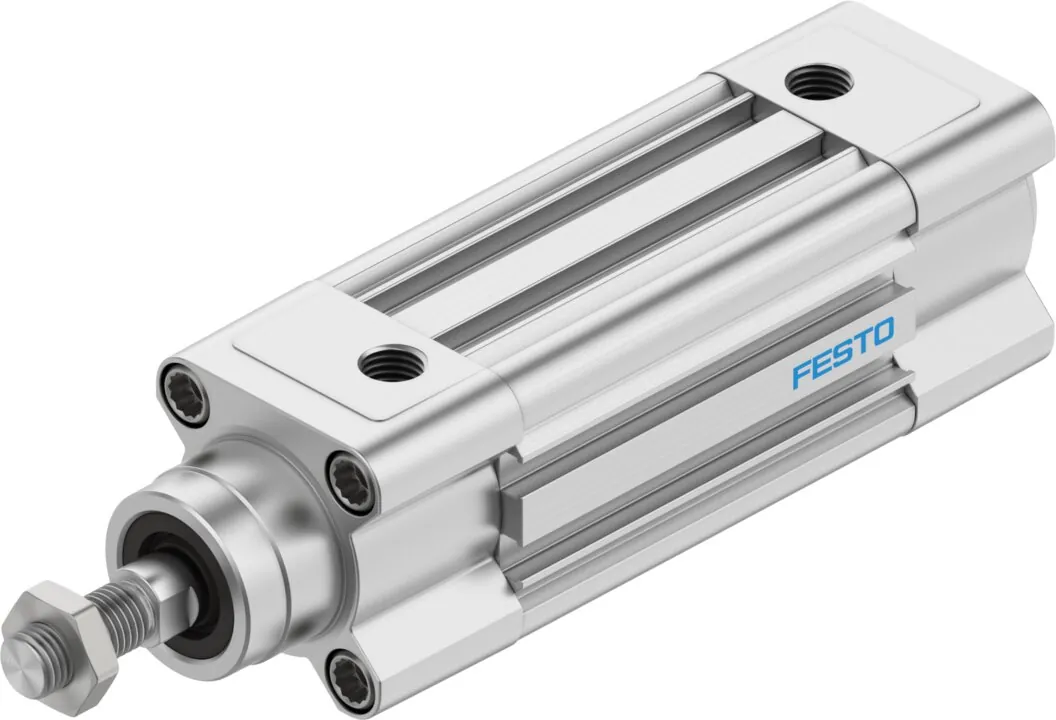

FestoСтандартный пневмоцилиндр ISO 15552

DSBC-32-40-D3-PPSA-N3

GTIN 4052568272654 Оригинал Festo

DSBC-32-40-D3-PPSA-N3 — пневмоцилиндр Festo двустороннего действия по ISO 15552 с поршнем 32 мм и ходом 40 мм. При давлении 6 бар теоретическое усилие — 483 Н на выдвижение и 415 Н на втягивание.

Диаметр поршня
32 мм
Ход
40 мм
Усилие при 6 бар
483 Н
Присоединение
G1/8
Резьба штока
M10x1,25
Масса
603 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Демпфирование

Пазы для датчиков

Другой ход или опции — собрать в конфигураторе DSBC

Обозначение

Что означает DSBC-32-40-D3-PPSA-N3

  1. DSBCСерия

    Стандартный пневмоцилиндр двустороннего действия

  2. 32Диаметр поршня

    32 мм

  3. 40Ход

    40 мм

  4. D3Профиль

    Пазы для датчиков положения с трёх сторон

  5. PPSДемпфирование

    Самонастраивающееся пневматическое демпфирование с двух сторон

  6. AОпрос положения

    С помощью датчиков положения

  7. N3Стандарт

    Соответствует ISO 15552

Характеристики

Технические данные DSBC-32-40-D3-PPSA-N3

Основные

Диаметр поршня
32 мм
Ход
40 мм
Принцип действия
Двустороннего действия
Демпфирование
PPS — самонастраивающееся пневматическое демпфирование с двух сторон
Опрос положения
С помощью датчиков положения
Пазы для датчиков
С трёх сторон
Исполнение штока
Односторонний, с наружной резьбой
Резьба штока
M10x1,25
Пневматическое присоединение
G1/8
Стандарт
ISO 15552
Конструкция
Поршень, шток, профильный корпус
Тип монтажа
С помощью внутренней резьбы или принадлежностей
Положение при монтаже
Любое

Условия работы

Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Смазка воздуха
Допускается; если начали подавать воздух с маслом, прекращать нельзя
Рабочее давление
0,6 … 12 бар
Температура окружающей среды
−20 … +80 °C
Класс коррозионной стойкости CRC
2 — умеренное коррозионное воздействие

Усилие и энергия

Теоретическое усилие при 6 бар, выдвижение
483 Н
Теоретическое усилие при 6 бар, втягивание
415 Н

Масса

Масса изделия
603 г
Масса при ходе 0 мм
479 г
Добавочная масса на 10 мм хода
31 г
Перемещаемая масса
146 г

Материалы

Шток
Высоколегированная сталь
Крышки
Алюминиевое литьё с покрытием
Профиль корпуса
Анодированный алюминий
Уплотнение штока
Полиуретан (PUR)
Демпфирующее уплотнение
Полиуретан (PUR)
Демпфирующая втулка
Полиацеталь (POM)
Примечание по материалам
Соответствует RoHS

Демпфирование PPS: самонастраивающееся пневматическое демпфирование с двух сторон. Цилиндр сам подстраивает торможение под нагрузку и скорость — настраивать винтами не нужно.

Сжатый воздух подводится через резьбу G1/8, на штоке — наружная резьба M10x1,25. Пазы для датчиков положения — с трёх сторон. Масса цилиндра — 603 г.

Размеры

Габаритные и присоединительные размеры

Буквы — обозначения размеров по ISO 15552, значения в миллиметрах.

БукваРазмерЗначение
EСторона квадрата корпуса45
TGРасстояние между крепёжными отверстиями32,5
RTРезьба крепёжных отверстийM6
BGГлубина крепёжной резьбы, не менее16
L8Длина корпуса между торцами крышек134
ZJДлина от заплечика штока до задней крышки159,1
WHВылет штока от передней крышки25
AMДлина резьбы штока22
KKРезьба штокаM10x1,25
MMДиаметр штока12
BДиаметр центрирующего буртика30
EEПневматическое присоединениеG1/8
PLОт торца крышки до оси присоединения19,5
SW1Размер под ключ на штоке10

Принадлежности

Что подходит к DSBC-32-40-D3-PPSA-N3

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных DSBC-32-40-D3-PPSA-N3PDF · Festo · на русскомPDFКаталог серии DSBCPDF · на русском · 61 страницаDSBCВсе исполнения серии388 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

DSBC-32-40-D3-PPSA-N3: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у DSBC-32-40-D3-PPSA-N3?

Пневмоцилиндр Festo DSBC-32-40-D3-PPSA-N3, артикул 3659377: диаметр поршня — 32 мм; ход — 40 мм; усилие при 6 бар — 483 Н; присоединение — G1/8; резьба штока — M10x1,25; масса — 603 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что значит «цилиндр по ISO 15552»?

Присоединительные размеры цилиндра заданы стандартом ISO 15552, поэтому по креплениям он взаимозаменяем с цилиндрами того же стандарта других производителей.

03При каком давлении и температуре работает DSBC-32-40-D3-PPSA-N3?

По таблице данных Festo: рабочее давление — 0,6 … 12 бар; температура окружающей среды — −20 … +80 °C; рабочая среда — сжатый воздух по ISO 8573-1:2010 [7:4:4].

04Из каких материалов изготовлен DSBC-32-40-D3-PPSA-N3?

Шток — высоколегированная сталь; крышки — алюминиевое литьё с покрытием; профиль корпуса — анодированный алюминий; уплотнение штока — полиуретан (PUR). Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение DSBC-32-40-D3-PPSA-N3?

DSBC — стандартный пневмоцилиндр двустороннего действия; 32 — диаметр поршня: 32 мм; 40 — ход: 40 мм; D3 — профиль: пазы для датчиков положения с трёх сторон; PPS — демпфирование: самонастраивающееся пневматическое демпфирование с двух сторон; A — опрос положения: с помощью датчиков положения; N3 — стандарт: соответствует ISO 15552.

06Какие исполнения есть в серии DSBC, кроме DSBC-32-40-D3-PPSA-N3?

В серии «Стандартные пневмоцилиндры DSBC» — 388 позиций. У DSBC-32-40-D3-PPSA-N3: диаметр поршня — 32 мм; ход — 40 мм; демпфирование — PPS (самонастраивающееся); пазы для датчиков — с трёх сторон (D3). Другие варианты (диаметр поршня: 40, 50, 63, 80) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к DSBC-32-40-D3-PPSA-N3?

В блоке «Принадлежности» на этой странице: крепление цилиндра (15), крепление с защитой от коррозии (8), наконечники штока (9), датчики положения (10), дроссели с обратным клапаном (3). Например: HNC-32, CRHNC-32, SGS-M10X1,25, SME-8M-DO-24V-K-7,5-OE, GRLA-1/8-QS-4-D. Подобраны по каталогу Festo для этого размера.

08Есть ли на DSBC-32-40-D3-PPSA-N3 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии DSBC; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Чем заменить DSBC-32-40-D3-PPSA-N3, если нужен другой ход?

В серии DSBC с поршнем 32 мм есть ходы от 20 до 500 мм — переключатель исполнений вверху страницы. Нестандартный ход от 1 до 2800 мм и опции — проходной шток, защита от проворота, термостойкие уплотнения — Festo делает под заказ: соберите код в конфигураторе DSBC — ссылка под переключателем исполнений.

10Какие датчики подходят к DSBC-32-40-D3-PPSA-N3?

В пазы корпуса устанавливаются датчики положения Festo SME-8M и SMT-8M — они перечислены в блоке «Принадлежности».

11Сколько стоит DSBC-32-40-D3-PPSA-N3 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте DSBC-32-40-D3-PPSA-N3 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

12DSBC-32-40-D3-PPSA-N3 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 3659377; ввоз официальный, с грузовой таможенной декларацией.
